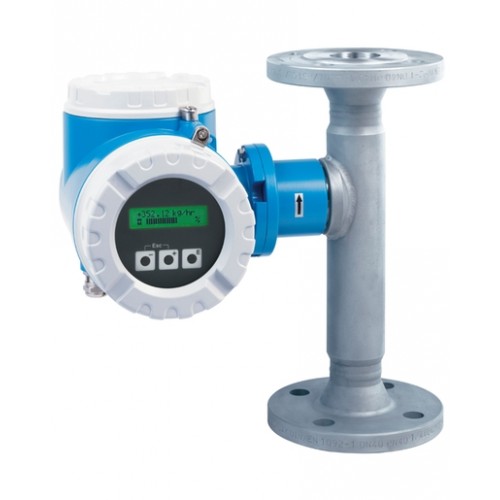

Витратомір масовий t-mass 65I, 65F.

Термально-масовий витратомір для прямого вимірювання масової витрати газу.

Переваги:

1. незначні втрати тиску під час вимірювання середовища.

2. широкий динамічний діапазон (100:1).

3. сертифікати на застосування у вибухонебезпечних зонах.

4. широкий вибір діаметрів трубопроводу (DN15...1500).

Перевірений у різних сферах застосування, термально-масовий витратомір t-mass 65 є ідеальним рішенням для прямого вимірювання масової

витрати стисненого повітря, біогазу та інших газів. З динамічним діапазоном 100:1 і нехтувано малими втратами тиску, t-mass 65 вимірює витрату

за малої швидкості потоку і виконує моніторинг витоків, що дає змогу оптимізувати промислові процеси.

З вбудованим "газовим двигуном", користувачам доступний вибір із 20 чистих газів, серед яких азот, кисень тощо, а також є можливість вказати

специфічну суміш газів під час вимірювання біогазу.

Це дає змогу вам вибрати чистий газ або газову суміш і запрограмувати прилад на відповідну роботу, знижуючи залежність від заводських

приладів і даючи змогу вам налаштовувати прилад відповідно до ваших вимог. t-mass АТ65, завдяки інтерактивній діагностиці, змінним польовим

сенсорам, вбудованим таблицям з параметрами газу і режиму меню, забезпечує зручне швидке вимірювання масової витрати газу.

Області застосування

- Генерація та розподіл стисненого повітря

- Витрата природного газу в котлах/ сушильних камерах

- Біогаз

- Вимірювання витрати кисню та азоту

- Аерація

- Виявлення витоків

Технічні характеристики

1. перетворювач: 2х-рядковий жк дисплей, керування за допомогою кнопок діаметр: DN15...100 (65F), DN80...1500 (65I)

2. напруга живлення: 5...260В АС, 20...,55В АС, 16...62В DС

3. вихід: струмовий вихід

4. активний 0/4...20мА

5. пасивний 4...20мА, 18...З0В DС

6. імпульсний/частотний вихід: активний 24В DС, 25мА пасивний З0В DС, 25мА пасивний З0В DС

7. діапазон вимірювання: 0.5...720,000 кг/год

8. ступінь захисту: IР67

9. вибухозахист: Ех d, Ех ia

10. похибка: 1,5%.

Термальне вимірювання на даний момент вже є широко поширеним методом вимірювання масової витрати.

Він працює, ґрунтуючись на моніторингу ефекту охолодження потоку газу в момент його проходження через первинний перетворювач, що

підігрівається.

Газ, що проходить через чутливі елементи, проходить через 2 датчики температури Рt100.

Перший Рt100 зазвичай використовується як звичайний датчик температури, а інший - як нагрівач. Датчик температури виконує моніторинг

поточної робочої температури газу, тоді як датчик-нагрівач підтримують при постійній порівняльній температурі за рахунок подачі на нього струму.

Що більша масова витрата, що проходить через датчик-нагрівач, то більшим буде ефект охолодження, і, отже, то більший потрібен буде струм

для підтримання постійної порівняльної температури. Виміряний струм для нагрівача є, таким чином, мірою масової витрати газу.
