Liquicap M FMI51, FMI52 Endress+Hauser.

Ємнісні рівнеміри для рідких продуктів.

Прилади застосовні у вибухонебезпечних зонах.

Призначений для вимірювання рівня або рівня межі розділу рідких продуктів (міжфазного вимірювання рівня).

Постачається відкаліброваним (для провідних продуктів).

Доступний у стрижневому і тросовому виконанні, Liquicap M FMI51, FMI52 вимірює рівень до 10 м.

Різні виконання корпусу, приєднання до процесу (починаючи від G1/2), сертифікації - Вам є, з чого вибрати, Liquicap M має чудові робочі характеристики під час вимірювання рівня продукту в сховищах, буферних і очисних резервуарах.

    Ідеально підходить для харчової промисловості, Liquicap M FMI51, FMI52 може бути застосований із системами очищення, має різні виконання гігієнічних приєднань і поставляється з сертифікатами.

Спеціально для застосувань із продуктами з тенденцією до налипання Liquicap M має унікальний вбудований алгоритм, що дає змогу виконувати безперервні достовірні вимірювання.

    Висока швидкодія означає, що датчик може використовуватися в резервуарах малого розміру, з частою і швидкою зміною рівня, при цьому діапазон вимірювання повинен покривати всі значення рівня даного резервуара.

    Також ідеально підходить для хімічної промисловості, Liquicap M FMI51, FMI52 має функціональну безпеку.

Обладнаний газонепроникним вводом для захисту від агресивних і токсичних середовищ.

Прилад виконує безперервний моніторинг ізоляції зонда, таким чином, будь-яке пошкодження зонда або ізоляції миттєво визначається, що мінімізує помилки вимірювання і час простою заводу.

Технічні характеристики

температура процесу: -80...+200°С

Робочий тиск: до 100 бар

Вихід: 2-провідний 4...20мА

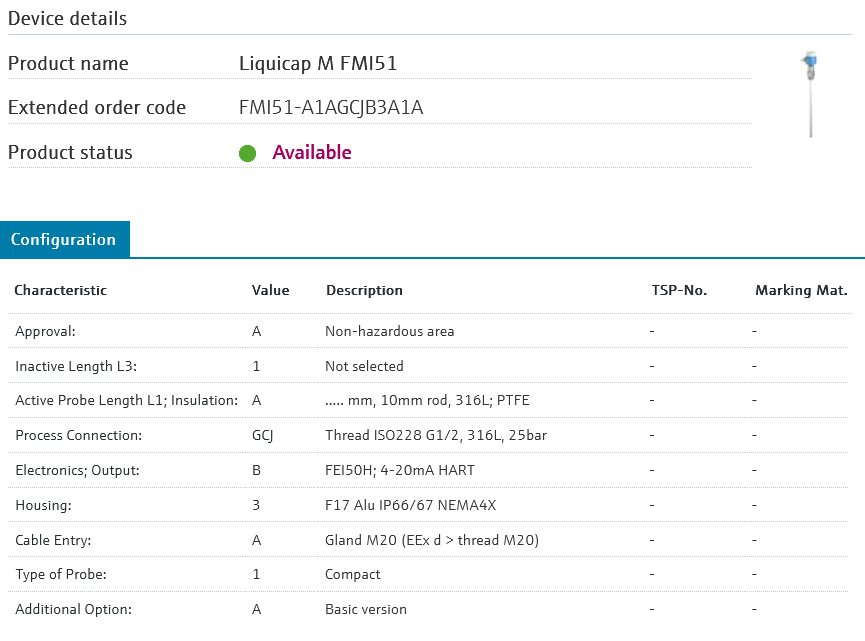

Приклад виконання Liquicap M FMI51

Ємнісне вимірювання рівня, теорія.

    Між зондом і стінкою резервуара утворюється ємнісний опір. Він збільшується разом зі збільшенням рівня.

    Метод ємнісного вимірювання рівня заснований на ефекті зміни ємності конденсатора, в якому дві металеві обкладки відокремлені одна від одної шаром діелектрика. Ємність конденсатора залежить від властивостей продукту (діелектрик), відстані між обкладками і ступенем їх занурення в продукт.

На практиці однією з обкладок конденсатора є стінка резервуара, другою - металевий зонд, який під час монтажу електрично ізолюється від стінки резервуара.

    Вимірювання рівня ємнісним способом часто можливе навіть якщо у резервуара або силосу стінки виготовлені з непровідного матеріалу. Наприклад, відстійники в технології очищення стічної води виготовляються із залізобетону, арматура якого відіграє роль обкладки конденсатора.

        Оскільки у будь-якого продукту діелектрична постійна вища, ніж у повітря, зонд, вкритий продуктом, завжди матиме більшу ємність, ніж непокритий або частково покритий електрод. Цей ефект зміни ємності (дельта С) лежить в основі ємнісного принципу вимірювання рівня.

Перетворення зміни ємності (дельта С) у вимірювальний сигнал здійснюється в електронній вставці, яка розташована в "голові" зонда.

Сигнал цієї вставки несприйнятливий до зовнішніх перешкод і зазвичай перетворюється у встановленому окремо перетворювачі в аналоговий вимірювальний сигнал (напр., 4...20 мА) або ініціює контакт у віддаленому реле.

    Також є ємнісні рівнеміри з функцією перетворювача, реалізованою безпосередньо в "голові" зонда. Це так звані ємнісні рівнеміри з живленням по сигнальному ланцюгу.
