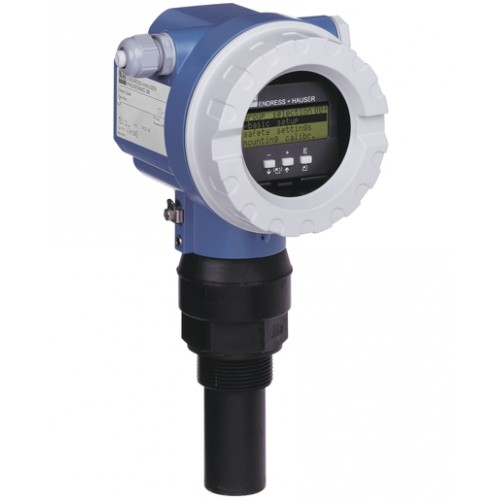

Endress+Hauser Prosonic M FMU40, FMU41, FMU42, FMU43, FMU44.

Безконтактний ультразвуковий рівнемір для рідких і сипучих продуктів. Принцип вимірювання часу поширення сигналу.

- Просте управління на місці експлуатації за допомогою меню і 4-х рядкового текстового дисплея.

Огинаюча крива на дисплеї.

- ви бачите те, що "бачить" прилад.

Не потребує технічного обслуговування.

Безкоштовне ПЗ.

Області застосування

Endress+Hauser Prosonic M компактний і надійний прилад для безперервного безконтактного вимірювання рівня рідких і сипучих продуктів.

Для вимірювання рівня рідких продуктів, Prosonic M ідеально підходить для моніторингу рівня води і стічних вод, оскільки був випробуваний відповідно до стандартів IР68/NЕМА6Р.

Під час вимірювання сипучих продуктів, Prosonic M забезпечує надійний безперервний контроль рівня в резервуарах, бункерах і на конвеєрних стрічках.

Prosonic M - стійкий до зовнішніх впливів, економічний і універсальний. Може застосовуватися для вимірювання витрати на відкритих каналах у поєднанні з нашим дисплеєм РМА422 (див. розділ Реєстратори/Системні компоненти).

Prosonic M - економічне рішення для одночасного вимірювання витрати і керування насосами.

    Доступний у 2х- і 4х-провідному виконанні, Prosonic M обладнано вбудованим датчиком температури для коригування часу поширення сигналу, що забезпечує точність вимірювання навіть у разі зміни температури.

    Prosonic M обладнаний 4х-рядковим дисплеєм з навігаційним меню і поставляється разом з ПЗ, для простого введення в експлуатацію, проведення технічного обслуговування, діагностики та ведення документації вимірювальної точки.

    Prosonic M легко інтегрується в наявні системи управління процесом, і поставляється з сертифікатами на іскробезпечне і вибухозахищене застосування ЕExx ua і ЕExd.

Діапазон вимірювання:

5 м рідких продуктах /2 м сипучих продуктах (FMU40 Endress+Hauser)

8 м рідких продуктах /3.5 м сипучих продуктах (FMU41 Endress+Hauser)

10 м рідких продуктах / 5 м сипучих продуктах (FMU42 Endress+Hauser)

15 м рідких продуктах /7 м сипучих продуктах (FMU43 Endress+Hauser)

20м рідких продуктах /10 м сипучих продуктах (FMU44 Endress+Hauser)

Ультразвукове безконтактне вимірювання рівня, теорія.

Принцип ультразвукового вимірювання рівня заснований на вимірюванні часу прольоту акустичного сигналу.

Сигнал випромінюється і приймається одним і тим самим чутливим елементом датчика після його відбиття від поверхні продукту.

Відстань, пройдена акустичним імпульсом, у метрах дорівнює часу прольоту в секундах, помноженому на швидкість звуку в м/с.

Швидкість поширення звуку в повітрі дорівнює 331 м/с за 0°С і залежить від температури.

Поправочний коефіцієнт становить 0,17%/°С.

Таким чином, у всіх ультразвукових рівнемірах має застосовуватися компенсація температури.

    Вимірювальна система складається з датчика і перетворювача, який може бути встановлений окремо.

Перетворювач має вихідний сигнал 0/4...20 мА, значення якого пропорційне величині рівня.

Є рівнеміри з вихідними сигналами в інших форматах. Датчик складається з вимірювальної мембрани, з'єднаної з п'єзоелектричними кристалами.

    Під дією електричної напруги в п'єзоелементах збуджуються механічні коливання, що перетворюються мембраною в ультразвукові імпульси. Коли відбитий від поверхні продукту ультразвуковий імпульс повертається на мембрану, він збуджує в ній коливання.

    П'єзокристали перетворюють ці коливання на слабкий електричний сигнал, так званий "зворотний імпульс". Різниця в часі між випромінюванням сигналу й отриманням його луни і є час прольоту сигналу.

    Для інших середовищ у приладах використовуються інші швидкості звуку.

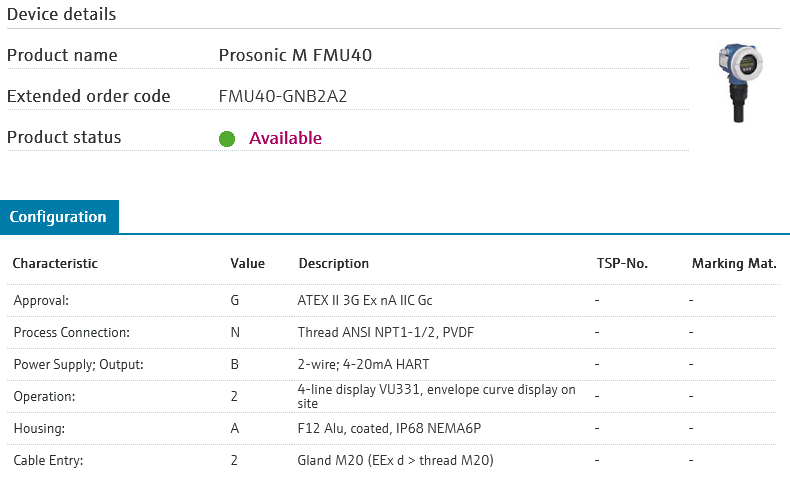

Приклад виконання Prosonic M FMU40
