Область застосування.

Liquiphant FTL31 - вібраційний датчик граничного рівня, призначений для рідин, що встановлюється в резервуарах, контейнерах або трубопроводах.

Він застосовується для забезпечення захисту від переливу або захисту насосів від сухого ходу в системах очищення і фільтрації.

Також застосовують в резервуарах зі змащувальними та охолоджувальними рідинами.

Прилад ідеально підходить для тих сфер застосування, в яких раніше використовували поплавкові, кондуктивні, ємнісні та оптичні датчики.

Крім того, датчик Liquiphant FTL31 також можна застосовувати в тих галузях, де використання цих принципів неможливе з огляду на особливості провідності, наявність відкладень, турбулентності, умов потоку або повітряних бульбашок.

Граничні робочі температури для датчика Liquiphant FTL31 endress+hauser:

1) 100 °C

2) 150 °C

Не застосовується у вибухонебезпечних зонах.

Рекомендується використовувати прилад Liquiphant FTL33 Endress+Hauser у сферах із підвищеними вимогами до гігієни.

В наявності підтримуються наступні виконання датчиків граничного рівню:

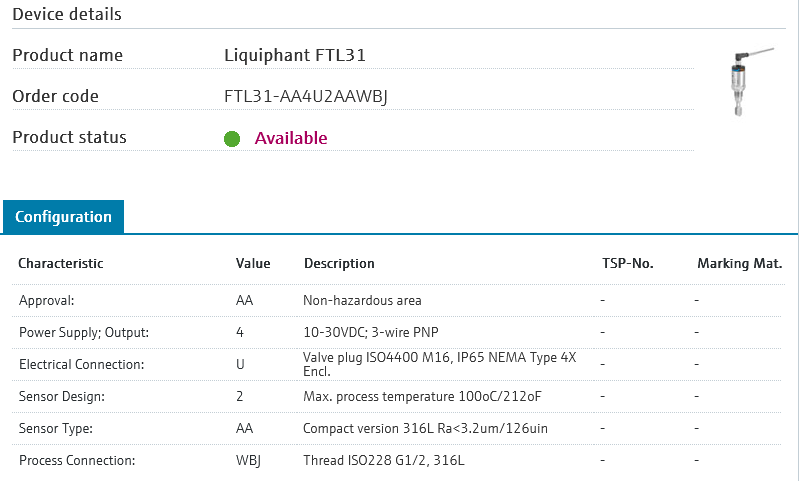

датчик рівню компактного виконання FTL31-AA4U2AAWBJ

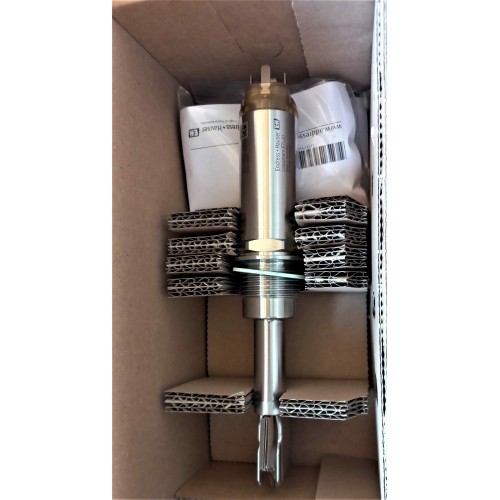

датчик рівню з вкороченою трубкою

Вимірювання рівня рідин за допомогою вібровилки, теорія.

Датчик граничного рівня вібраційного типу, широко відомий як Liquiphant, складається із симетричної вібровилки завдовжки 40 мм з лопатями, що мають розширення на кінцях.

В основі вібровилки розташована мембрана завтовшки близько 1,5 мм, що становить єдине ціле з різьбовою втулкою.

Таким чином, частина приладу, що контактує із середовищем, є собою єдиним цілим.

П'єзоелектричний генератор збуджує коливання вібровилки на резонансній частоті, яка в повітрі становить близько 1000 Гц.

Конструкція вібровилки така, що під час занурення в рідину її резонансна частота зазнає зсуву приблизно на 15%.

П'єзокристалічний приймач реєструє зсув частоти і використовує його для формування релейного вихідного сигналу.

В сигналізаторі Liquiphant також можна вибрати граничні значення резонансної частоти, при виході за які прилад автоматично повідомляє про помилку.

FTL31-AA4M2AAWBJ (FTL31-1102/0)

FTL31-AA1U3BAWSJ (FTL31-11W5/0)

FTL31-CA4M2AAWBJ

FTL31-AA4M2AAW5J

FTL31-AA4M3AAWBJ (FTL31-1395/0)

FTL31-AA1U2AAWBJ

FTL31-AA4U2BAWDJ

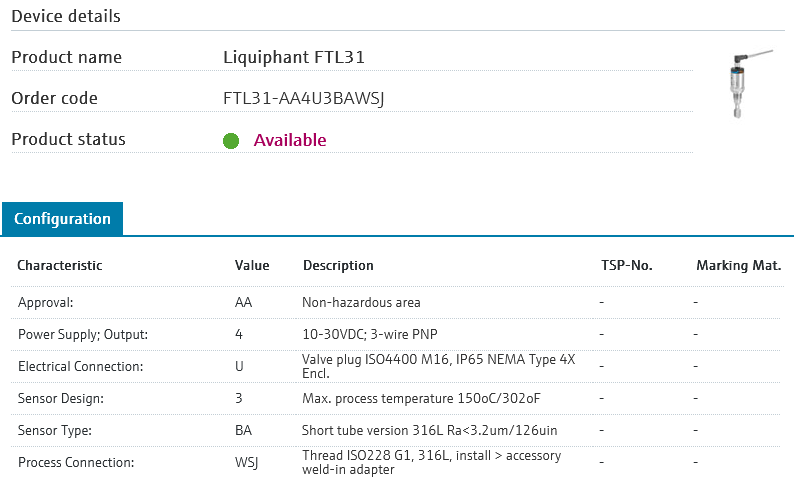

FTL31-AA4U3BAWSJ (FTL31-11V0/0)

FTL31-AA4U3BAWSJ+LC FTL31-15R9/0)

FTL31-AA4U2AAWBJ (FTL31-11U4/0)

FTL31-AA4S2AAWBJ (FTL31-13K3/0)

FTL31-CA4U3AAW5J (FTL31-1PC4/0)

FTL31-AA4M3AAWSJ (FTL31-14K7/0)

FTL31-AA4U2AAW5J+I9 (FTL31-1P63/0)
