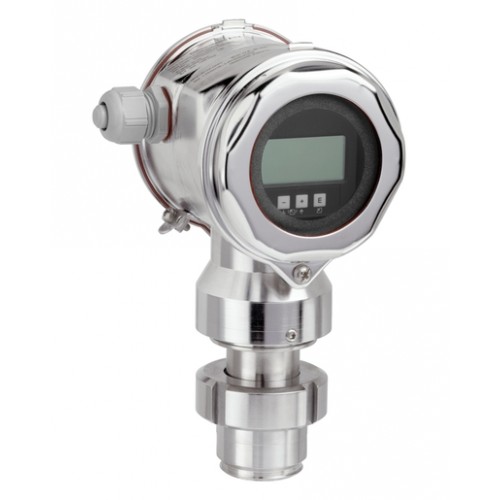

Deltapilot S FMB70 Endress+Hauser.

Гідростатичний перетворювач рівня з герметично ізольованою вимірювальною коміркою.

Перетворювач рівня Deltapilot спеціально розроблено для гідростатичного вимірювання рівня рідин і паст у процесах обробної промисловості, зокрема для гігієнічних застосувань, адже він підходить для SIP-промивок і має різні виконання гігієнічних приєднань.

Також існує можливість вимірювання об'єму та маси рідких продуктів.

Основа приладу - стійка до конденсату, герметична вимірювальна комірка.

Як додаткова опція Deltapilot S FMB70 Endress+Hauser може бути обладнаний чипом пам'яті для простого збору, аналізу та відображення параметрів процесу.

Також прилад має функції діагностики, виведення додаткової інформації про процес, моделювання вихідного сигналу та аналізу даних для управління процесом.

Технічні характеристики

Діапазони вимірювання: 100 мбар...10 бар

приєднання до процесу: різьбове, фланцеве або гігієнічне, "врівень"

Вибухозахист: Ех ia

похибка: ±0.1%

граничне значення надлишкового тиску: 27 бар макс.

живлення: 4...20мА

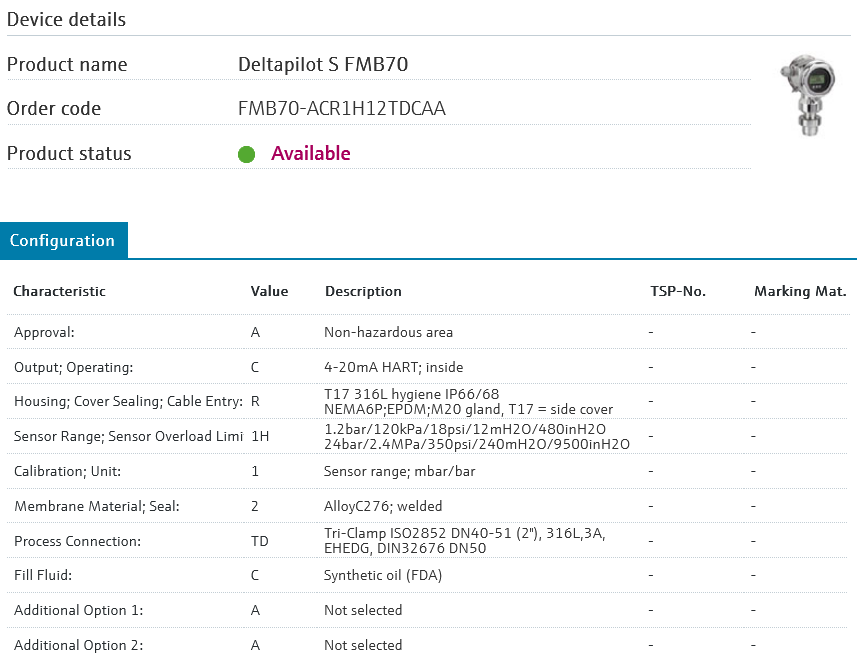

Приклад виконання перетворювача Deltapilot S FMB70

Гідростатичне вимірювання рівня, теорія.

Як правило, розглядаються дві основні задачі з вимірювання гідростатичного рівня рідини: у відкритих і закритих резервуарах.

Вимірювання рівня рідини гідростатичним методом у відкритому резервуарі або в свердловині.

    Залежно від специфіки виробництва і параметрів середовища, застосовуються датчики надлишкового тиску тензорезистивного або ємнісного принципу, оскільки тиск стовпа рідини прямо пропорційний висоті стовпа, тобто його рівню.

    В низці випадків, де велика ймовірність утворення конденсату і його впливу на вимірювальну комірку та електроніку датчика (наприклад, на харчових виробництвах), ми рекомендуємо застосовувати датчики, захищені від утворення і впливу вологи з герметичною запатентованою вимірювальною коміркою Continte - датчики гідростатичного рівня Deltapilot 53 (Deltapilot 51, Deltapilot FMB70, Deltapilot FMB 52).

    На завдання з вимірювання рівня свердловин глибиною до 200 метрів доцільно використовувати заглибні датчики тросового типу Waterpilot FMX21 (Waterpilot FMX167), що мають підвищений ступінь захисту IР68 і вбудований датчик температури Рt100 (опціонально).

Вимірювання рівня рідини гідростатичним методом у закритому резервуарі.

    Для компенсації тиску газу і насиченої пари рідини в закритому резервуарі, застосовуються датчики диференціального тиску класичного виконання з підведенням імпульсних трубок до камер низького і високого тиску, а також виконання з рознесеними мембранами через капіляри, заповнені олією, для вимірювання рівня середовищ хімічно-агресивних, а також тих, що мають властивість кристалізуватися (і забивати імпульсні трубки), і на температури від -70 С до +400 С.
