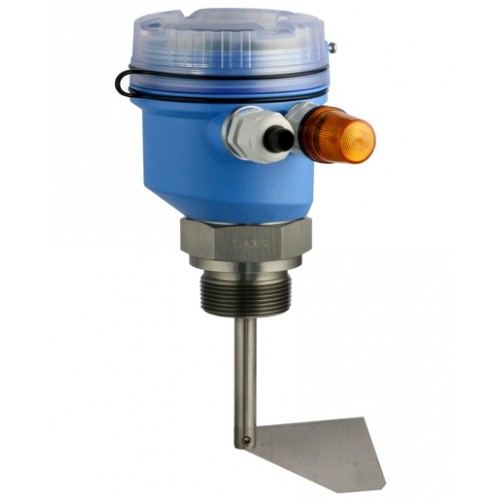

Soliswitch FTE20 датчик граничного рівня для гранульованих сипучих продуктів.

Прилад використовується як датчик заповнення, спустошення, граничного рівня.

Якщо прилад застосовується як датчик спустошення, датчик встановлюється в положенні "знизу-вгору".

Якщо використовується як датчик заповнення, датчик монтують зверху резервуара.

Візуальна індикація обертання валу датчика (при виборі виконання з сигнальною лампою).

Виконання для безпечних середовищ, також можливе ATEX виконання.

Різьбове підключення NPT і G.

Довжина валу від 75 до 200 мм, можливе тросове виконання з довжиною 2000 мм.

Максимальне бічне навантаження на вал 60 Н

Максимальне навантаження на трос 1 500 Н

Вага твердих частинок ≥ 80 g/l

Розмір частинок ≤ 50 мм

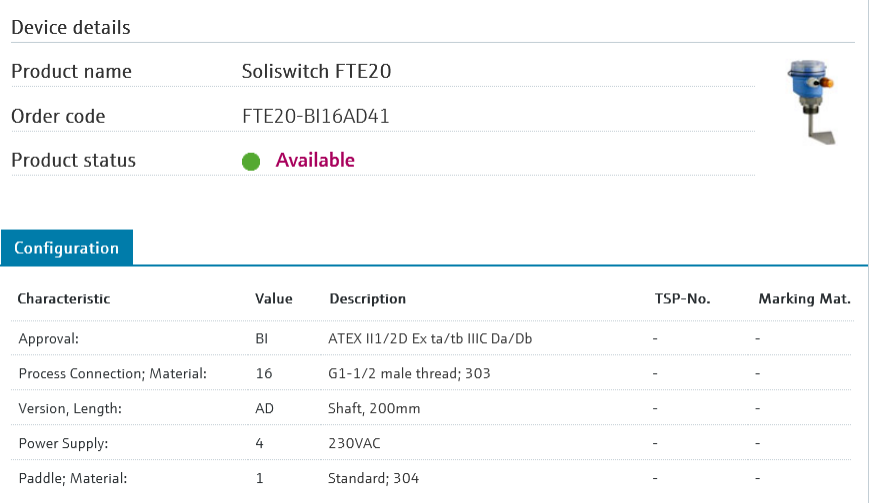

Приклад виконання датчика граничного рівня для гранульованих сипучих продуктів Soliswitch FTE20

Принцип вимірювання.

Основне призначення лопатевого датчика - визначення стану заповненості або необхідності поповнення в силосах із сипучими продуктами.

Вал і лопать приводяться в рух за допомогою редуктора і синхронного двигуна.

В момент, коли лопать блокується матеріалом, що покрив її, двигун на шарнірному підвісі в корпусі зсувається з вихідного положення в положення спрацьовування.

Це переміщення діє на два перемикальні контакти; перший служить для зовнішньої сигналізації про рівень, другий - для переривання живлення двигуна.
