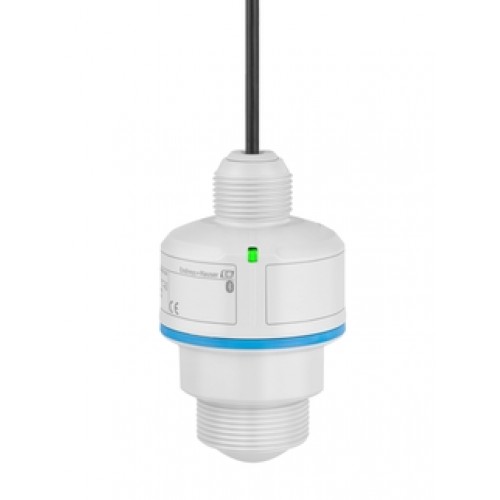

Micropilot FMR20B.

Сфера застосування.

Micropilot FMR20B забезпечує безперервне безконтактне вимірювання рівня за допомогою технології 80 ГГц.

Вимірювання витрати у відкритих каналах або зливах за допомогою суматора.

Завдяки технології Heartbeat можна підвищити ефективність за рахунок скорочення часу простою завдяки перевірці процесу на вимогу і діагностиці приладу.

Компактний дизайн пристрою також дозволяє використовувати його в умовах обмеженого простору.

Micropilot FMR20B - це радарний пристрій з діапазоном вимірювання до 30 м для рідких і твердих речовин у таких галузях, як водопостачання та водовідведення, гірничодобувна промисловість, видобуток корисних копалин і металів, харчова промисловість та виробництво напоїв, а також для комунальних служб у всіх галузях промисловості:

Відкриті заглиблення.

Моніторинг річок.

Управління каналізацією.

Насосна станція / насосна станція.

Потік у відкритих каналах.

IBC та резервуари для зберігання.

Силоси.

Склади.

Пневматичне транспортування.

Переваги.

Швидке введення в експлуатацію завдяки керованим послідовностям налаштування.

З'єднання Bluetooth забезпечує простий, надійний і зашифрований бездротовий віддалений доступ.

Ідентифікація пристрою під час з'єднання Bluetooth завдяки функції «It's me-function» (миготіння світлодіода) та індикації стану за допомогою світлодіода

Простий вибір пристрою завдяки чіткій сегментації та легкому налаштуванню.

Коротка характеристика.

- Ступінь захисту: IP66/68/NEMA, тип 4X/6P.

- Максимальний діапазон вимірювання до 30 м.

- Робоча температура: -40 до 80 °C.

- Робочий тиск: -1 до 3 бар.

- Точність: до ± 2 мм.

- Міжнародні сертифікати вибухозахисту.

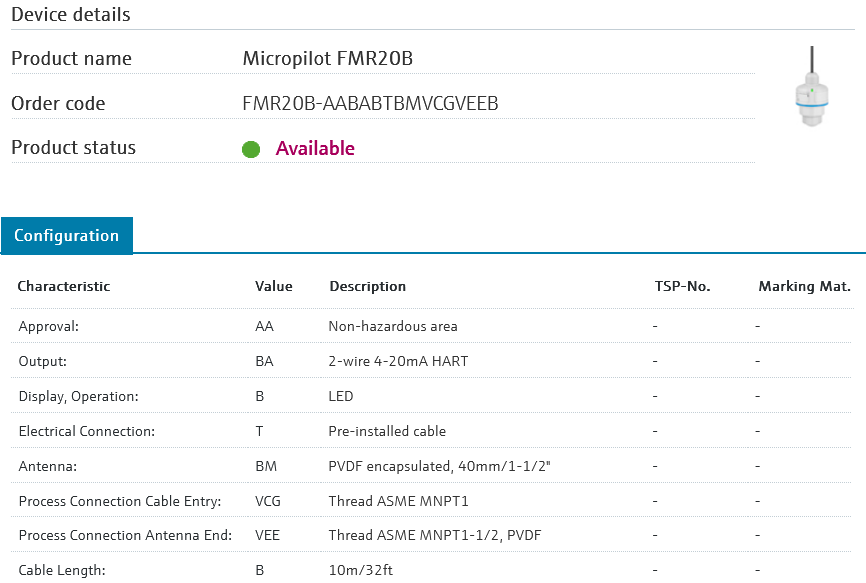

Приклад виконання Micropilot FMR20B

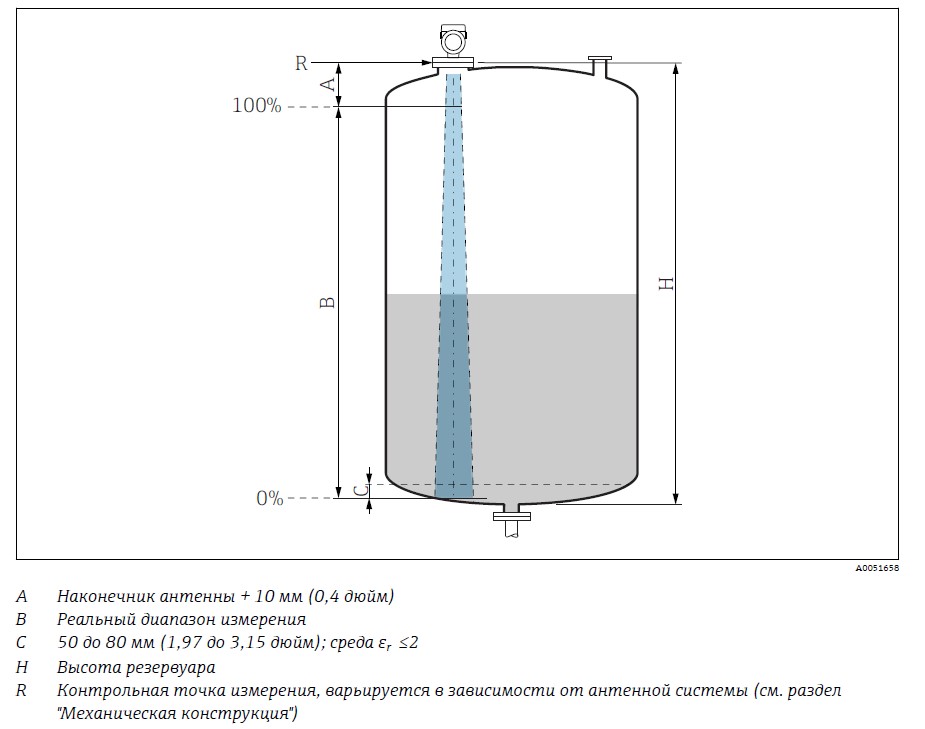

Приклад вимірювання рівню рідини у вертикальному резервуарі.

Якщо середовище характеризується низьким значенням діелектричної постійної εr <2, дно резервуару може «просвічуватися» крізь середовище при дуже низькому рівні (нижче рівня C).

В даній ділянці діапазону точність вимірювання погіршується.

Якщо це небажано, то для таких випадків слід розмістити нульову точку на відстані C від дна резервуару.

Лінеарізація.

Функція лінеаризації дозволяє перетворювати виміряне значення в будь-яку необхідну одиницю вимірювання довжини, ваги, витрати або об'єму.

В приладі запрограмовані таблиці лінеаризації для обчислення об'єму в перерахованих нижче резервуарах:

• Дно пірамідальне.

• Конічне дно.

• Дно під кутом.

• Горизонтальний циліндр.

• Резервуар сферичний.

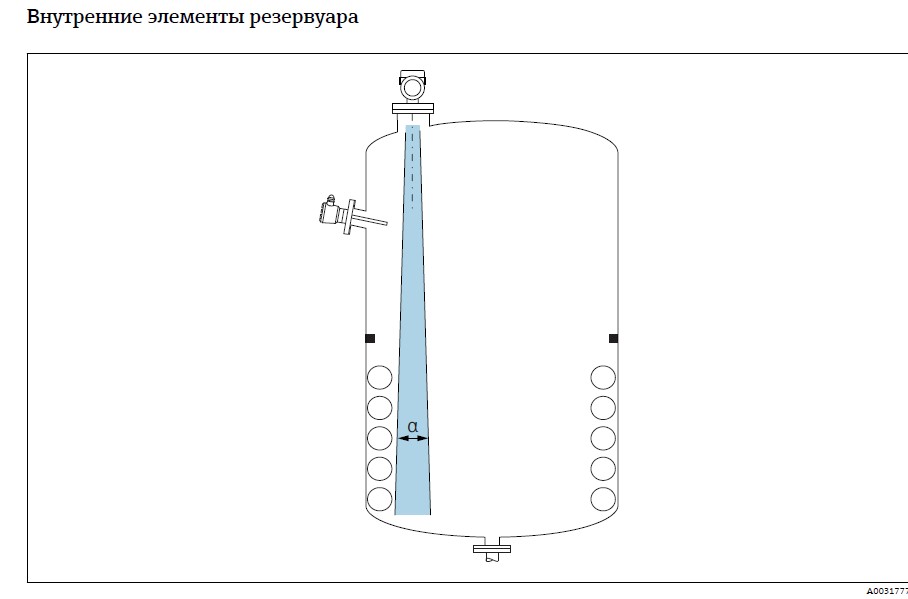

Потрібно уникати внутрішніх перешкод в зоні розповсюдження променю.

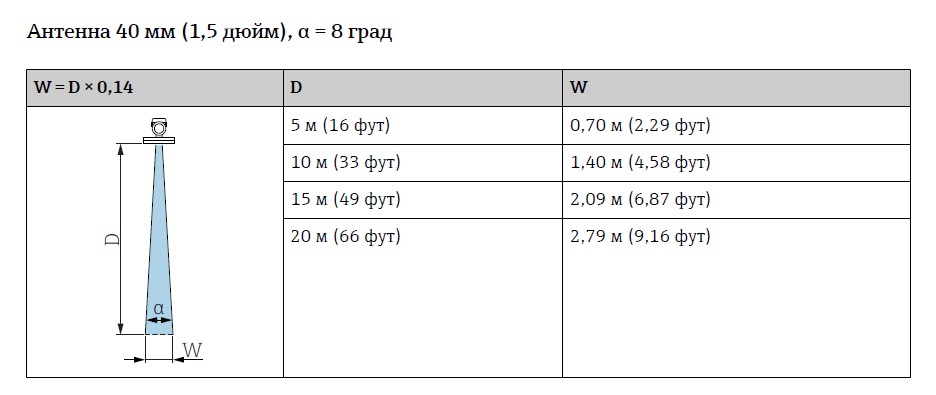

Діаметр променя W залежить від кута розбіжності променя α і відстані D.

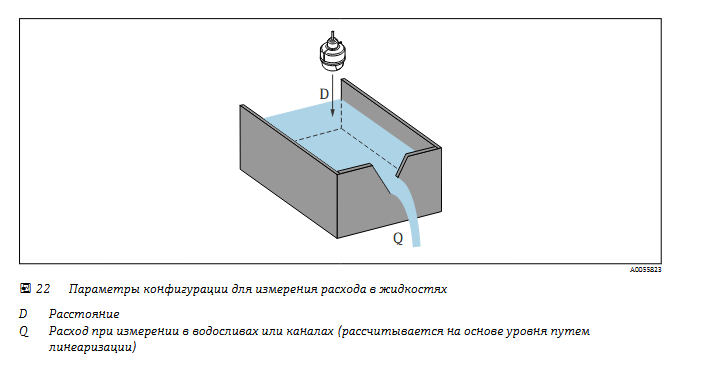

Приклад вимірювання витрати у відкритих каналах або зливах за допомогою суматора.

Умови монтажу для вимірювання витрати

• Для вимірювання витрати необхідний канал або водозлив.

• Розташуйте датчик в середині каналу або водозливу.

• Орієнтуйте датчик перпендикулярно поверхні води.

• Для захисту приладу від сонячних променів і дощу використовуйте захисний козирок від погодних явищ.

В приладі запрограмовані таблиці лінеаризації для обчислення витрати в перерахованих нижче ємностях:

• Лотки

• Лоток Хафагі-Вентурі

• Лоток Вентурі

• Лоток Паршалла

• Лоток Палмера-Боулюса

• Трапецієподібний лоток (ISO 4359)

• Прямокутний лоток (ISO 4359)

• U-подібний лоток (ISO 4359)

• Водоскиди

• Трапецієподібний водоскид

• Прямокутний водоскид з широким порогом (ISO 3846)

• Прямокутний водоскид з тонкою стінкою (ISO 1438)

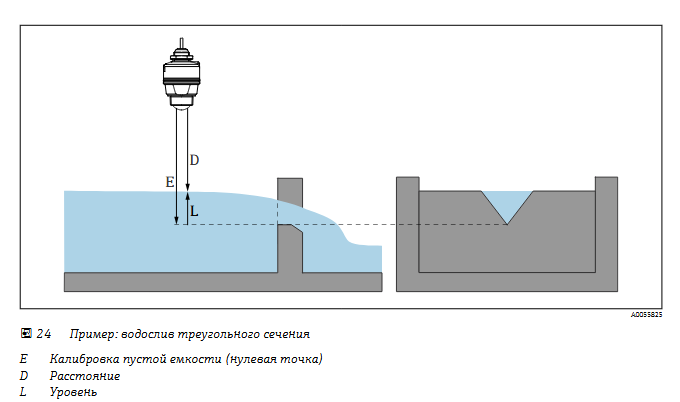

• Трикутний водослив з тонкою стінкою (ISO 1438)

• Стандартна формула

Також доступне ручне введення додаткових таблиць, кожна з яких може містити до 32 пар значень.

Також в приладі є суматор, який вираховує загальну витрату.
