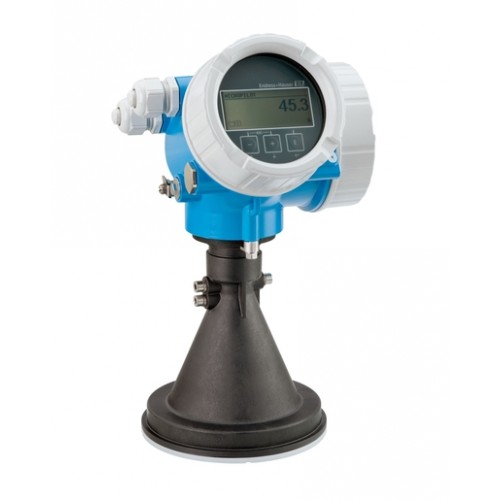

Micropilot FMR56 Endress+Hauser.

Безконтактний мікрохвильовий рівнемір для вимірювання рівня твердих (гранульованих) продуктів.

Вимірювання рівня сипучих продуктів від порошкових до грубозернистих.

Пил, шуми при заповненні, температурні шари і газові шари не впливають на вимірювання.

Рупорна антена з поліпропіленовим покриттям може бути легко вирівняна по поверхні сипучого продукту за допомогою монтажного кронштейна або поворотного ущільнення.

Діапазон вимірювань: 30 м

Температура: -40 до +80 °C

Тиск: 3 бар

Точність: ± 3 мм

Різні види ATEX виконань (та інших виконань).

Вихідний сигнал: 4-20 мА HART, перемикаючий контакт, додатковий вихід 4-20 мА, PROFIBUS, FOUNDATION PA.

Корпус приладу з алюмінію, пластику.

Різні види механічного підключення до процесу: монтажний кронштейн, фланцеве.

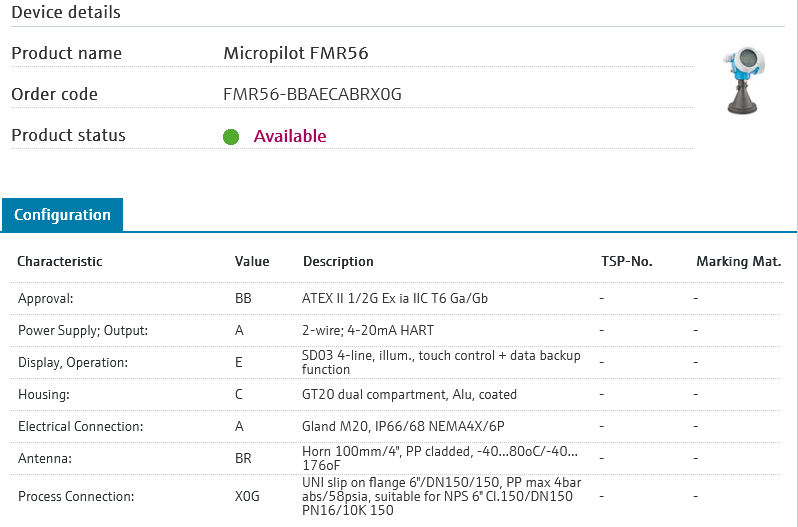

Приклад виконання рівнеміра Micropilot FMR56

Умови технологічного процесу.

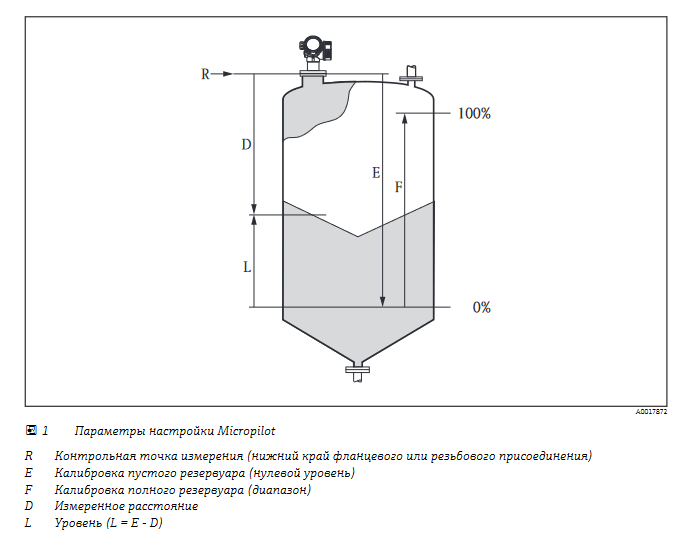

Діапазон вимірювань починається в тому місці, в якому промінь досягає дна.

Рівень, що знаходиться нижче цієї точки, визначити неможливо, особливо за наявності конічного випуску.

Максимальний діапазон вимірювання в таких випадках можна збільшити за допомогою пристосування для вирівнювання.

Якщо середовище характеризується низьким значенням εr = 1,5 до 2,5, дно резервуара може "проглядатися" крізь середовище за низького рівня.

Щоб забезпечити належний рівень точності, рекомендується розмістити нульову точку на відстані C від дна резервуара.

Принцип дії та архітектура системи.
