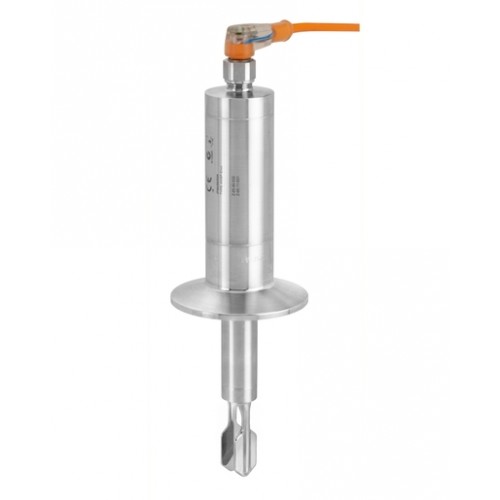

Liquiphant FTL33.

Вібраційний датчик граничного рівня для рідких продуктів.

Прилад розроблено для застосування в харчовій промисловості.

Температура процесу:

-40 ... +150°C

Тиск:

-1 ... +40 бар

Шорсткість поверхні приладу: 0.76µm або 1.5µm

Сертифікати: захист від переливу і виявлення витоків WHG, EHEDG, 3-A, FDA, CSA C/US, 3.1 сертифікат на матеріали.

Вимірювальна система.

До складу вимірювальної системи входить вібраційний датчик граничного рівня Liquiphant FTL33, який може бути підключений, наприклад, до програмованих логічних контролерів (PLC), міні-контакторів або електромагнітних клапанів.

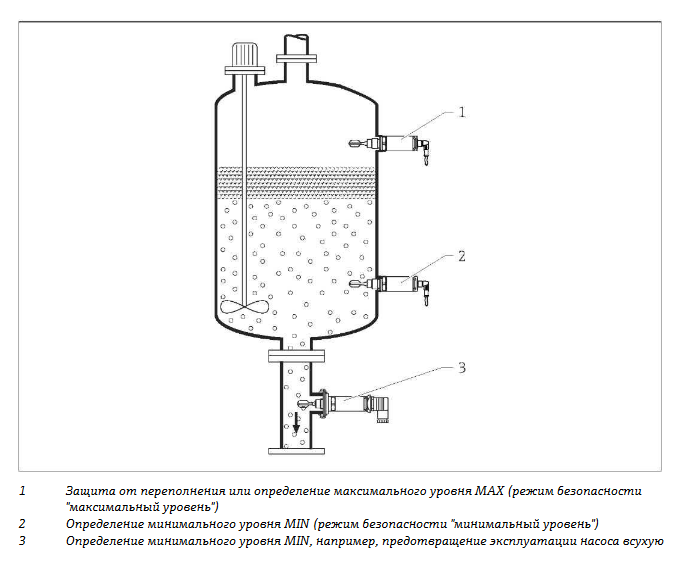

Приклад конфігурації датчика рівню.

Принцип роботи.

П'єзопривід викликає вібрацію вібровилки датчика Liquiphant FTL33 на резонансній частоті.

Коли вібровилка занурюється в рідину, її власна частота змінюється внаслідок зміни щільності навколишнього середовища.

За допомогою електронного модуля датчика граничного рівня здійснюється моніторинг резонансної частоти.

На основі отриманих даних можна визначити, чи вільно вібрує вібровилка, чи вона покрита рідиною.

Видача сигналу здійснюється через електричне підключення DC-PNP або AC/DC.

Вимірювана величина: щільність

Релейний вихід.

Характер перемикання: увімкнення/вимкнення.

Функція.

3-провідне підключення DC-PNP:

Позитивний сигнал на релейному виході електроніки (PNP), комутаційна здатність 200 мА.

2-провідне підключення AC/DC:

Перемикання навантаження в лінії електропостачання, комутаційна здатність 250 мА.

FTL33-AA4U3AB3CJ
FTL33-AA4M2AB3CJ
FTL33-AA4M3AC3CJ
FTL33-AA4N3ABW5J
FTL33-AA4M3AB5ZJ
FTL33-GR4M2ACWBJ+Z1 (FTL33-8E50/0)
FTL33-GR4N3ACWBJ+Z1 (FTL33-8EV0/0)

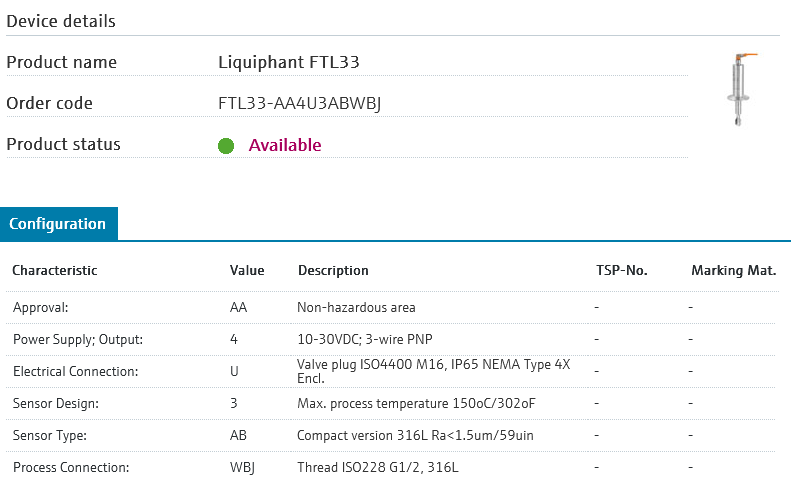

FTL33-AA4U3ABWBJ
FTL33-AA4M3AB1JJ
FTL33-AA4U3ABWSJ (FTL33-14J1/0)
