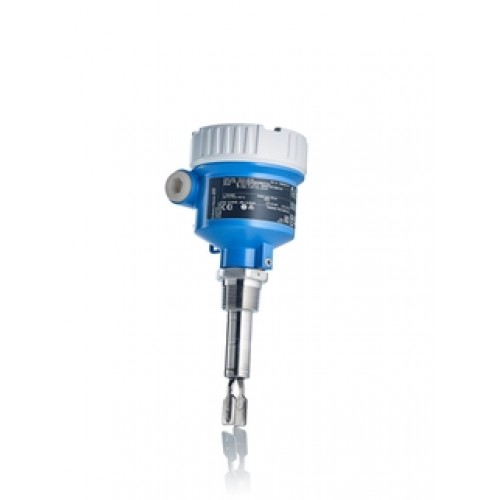

Liquiphant FTL41, датчик граничного рівня для рідин.

Сфера застосування.

- Датчик для встановлення в резервуарах і трубопроводах, зокрема у вибухонебезпечних зонах.

- Діапазон температур процесу: -40 до +150 °C

- Тиск до 40 бар

- В'язкість до 10 000 мПа⋅с.

Надійність вимірювання вібродатчиків не залежить від швидкості потоку, вихроутворення, наявності бульбашок повітря, піни, вібрації, твердих частинок або налипань.

Переваги.

- Калібрування не потрібне: швидке і низьковитратне введення в експлуатацію.

- Відсутність деталей із механічним приводом: немає потреби в технічному обслуговуванні, відсутній знос, тривалий термін служби.

- Функціональна безпека: моніторинг частоти коливань вібраційної вилки.

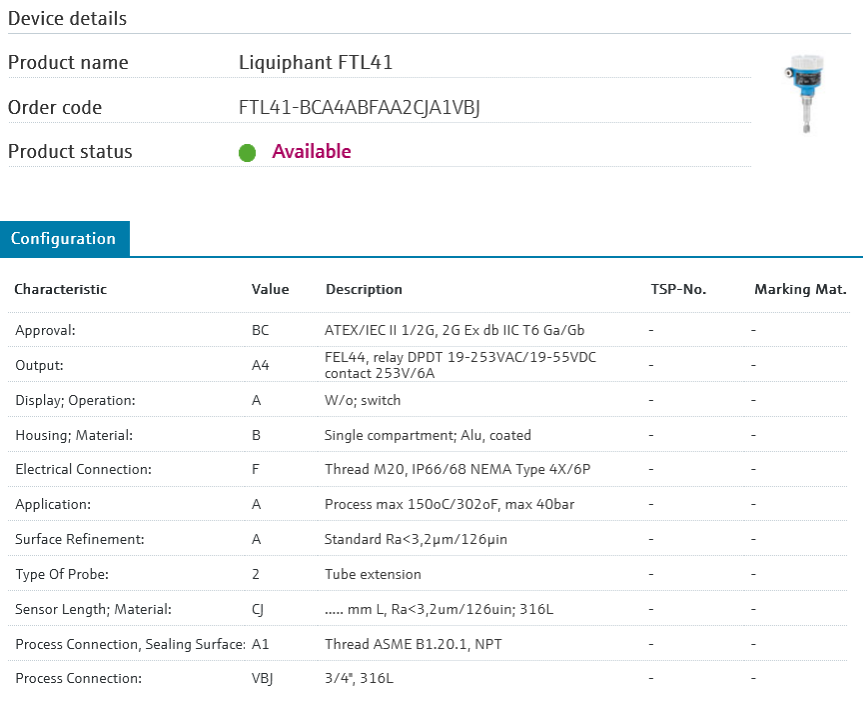

Приклад виконання датчика граничного рівню Liquiphant FTL41.

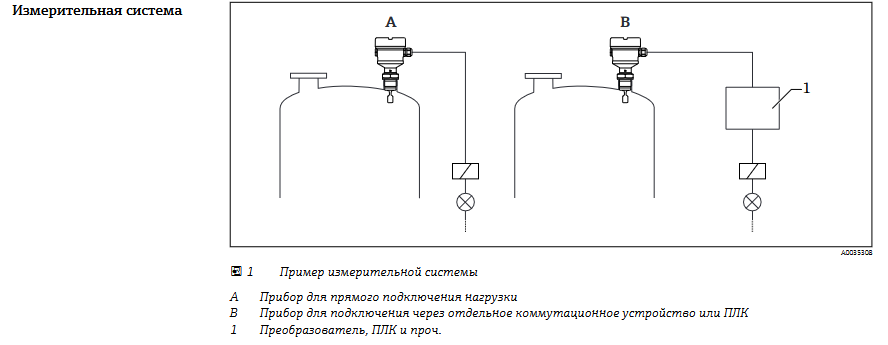

Виявлення граничного рівня.

Датчик граничного рівня здійснює моніторинг одного зі станів вібраційної вилки (покрита середовищем або не покрита середовищем).

Як в режимі MIN (виявлення мінімального рівня), так і в режимі МАХ (виявлення максимального рівня) датчик може перебувати в одному з двох станів: OK і режим запиту до функції безпеки.

Принцип вимірювання.

Вібраційна вилка датчика здійснює коливання на власній частоті.

Як тільки рівень рідини піднімається вище вібраційної вилки, частота коливань знижується.

Зміна частоти коливань призводить до спрацьовування датчика граничного рівня.
