Магнітний поплавковий вимикач вертикального монтажу, модель FLS.

Застосування.

Вимірювання рівня рідких середовищ.

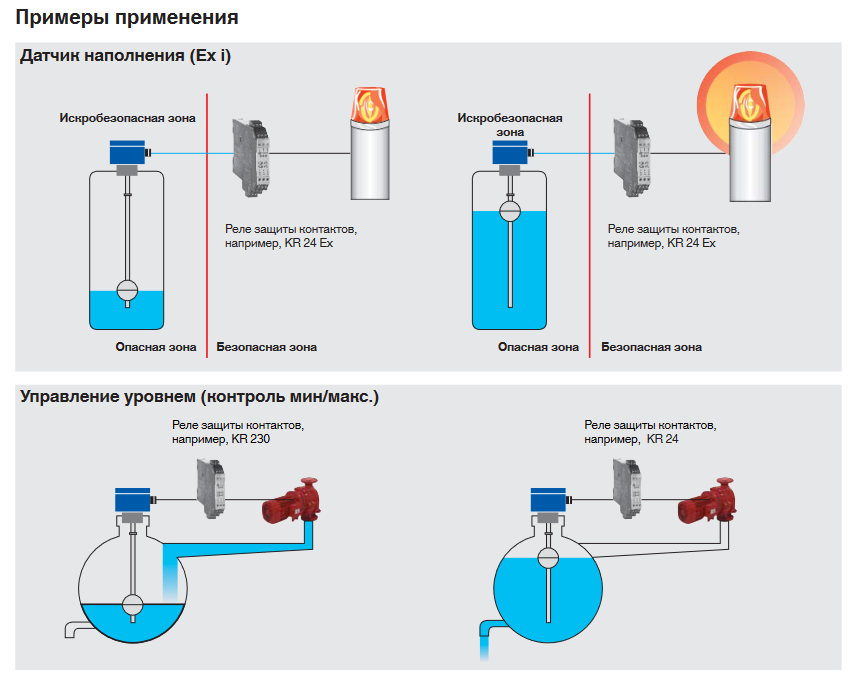

Керування насосами та контроль рівня, моніторинг рівня заповнення.

Хімічна, нафтохімічна промисловість, природний газ, видобуток нафти і газу на шельфі, суднобудування, машинобудування, генераторні

установки, електростанції.

Очищення стічних вод, водопідготовка, харчова промисловість і виробництво напоїв.

Моделі поплавкових вимикачів WIKA:

FLS-SE стандартна версія з кабелем, безпечна наднизька напруга.

FLS-SF стандартна версія з кабелем, низьковольтна.

FLS-SA стандартна версія з корпусом або з'єднувачем, низьковольтна.

FLS-SB стандартна версія з корпусом або з'єднувачем, безпечна наднизька напруга.

AL-ADF вибухонепроникна оболонка, Ex d.

FLS-ME компактна версія з кабелем, безпечна наднизька напруга.

FLS-MB компактна версія з корпусом або з'єднувачем, низьковольтна.

FLS-PF версія з кабелем, низьковольтна версія.

FLS-PA версія з корпусом або з'єднувачем, низьковольтна.

FLS-HE версія з кабелем, безпечна наднизька напруга.

Магнітний поплавковий перемикач WIKA використовується для вимірювання рівня рідини в резервуарі.

По штоку рівнеміра WIKA рухається поплавок з постійними магнітами, всередині штока рівнеміру, в певній точці, розташований герконовий

перемикач, коли магніти в поплавці рівнеміра взаємодіють з герконами, відбувається перемикання.

При підвищенні рівня рідини в резервуарі, перемикачі активуються, можна вибрати різні види контактів (нормально відкритий, нормально

закритий, перекидний контакт).

Також є можливість виготовити магнітний перемикач рівня з двома поплавками.

Є багато варіантів виготовлення даного приладу, для різних видів промисловості, за бажанням клієнта, можна вибрати різні види поплавків,

матеріал виготовлення рівнеміра, довжину штока, діаметр штока і т.д.

Приклад виконання поплавкового перемикача, тип FLS-SF.

Матеріал: нержавіюча сталь 316Ti (EN 1.4571)

Тиск: 0.5 бар

Температурний діапазон: -20°C до 80°C

Щільність рідини: 850 кг/м³

Електричне підключення: силіконовий кабель 1 м

Приєднання до процесу: монтажне різьблення вгору 1/2 BSP

Функція перемикання 1: відкриття на підвищенні рівня (SPST) 950 мм

Параметри перемикання: max. AC 230V; 100VA; 1A / DC 230V; 50W; 0.5A

Поплавок: нержавіюча сталь

Направляюча труба: зовнішній діаметр 12 мм Глибина занурення (L): 995 мм

Обмежувач: комір поплавка

Поплавок не можна встановити через з'єднувальний патрубок.

Приклад виконання поплавкового перемикача, тип FLS-SA.

Матеріал: нержавіюча сталь 316Ti (EN 1.4571)

Тиск: 16 бар

Діапазон температур: від -20°C до 80°C

Щільність рідини: 790 кг/м³

Корпус: нержавіюча сталь

Захист від проникнення: IP66/IP68

Електричне підключення: M20 x 1,5 мм з кабельним вводом

Приєднання до процесу: фланець DIN EN 1092-1 DN 50 PN 16 Форма B1

Функція перемикача 1: перемикач (SPDT) 55 мм

Функція перемикача 2: перемикання (SPDT) 520 мм

Функція перемикача 3: перемикання (SPDT) 1040 мм

Функція перемикача 4: перемикання (SPDT) 1600 мм

Номінальна потужність вимикача: макс. ЗМІННИЙ СТРУМ 230 В; 40 В; 1 А / ПОСТІЙНИЙ СТРУМ 230 В; 20 ВТ; 0,5 А

Поплавок: нержавіюча сталь 316Ti V44A

Зовнішній діаметр поплавця: 44 мм

Кількість поплавків: 2 шт

Направляюча трубка: зовнішній діаметр 14 мм

Довжина вставки (L): 1645 мм

Стопор поплавка: приварний кілочок

Поплавок встановлюється через приєднувальний патрубок

Вага: 4,5 кг
