Датчик рівня для промислового застосування, версія з нержавіючої сталі WIKA RLT-1000.

Застосування

Вимірювання рівня рідин в машинобудуванні

Контроль і моніторинг в гідравлічних силових установках, компресорах і системах охолодження.

Особливі характеристики

Сумісність з різними середовищами: масло, вода, дизельне паливо, холодоагенти та інші рідини

Допустимий діапазон робочих температур: -30 ... +120 °C

Вихідний сигнал: опір в 3-провідному потенціометричному ланцюзі,

струмовий вихід 4 ... 20 мА і т.д

Принцип вимірювання: Технологія герконового ланцюга

Точність, роздільна здатність: 24 мм, 12 мм, 10 мм, 6 мм або 3 мм.

Принцип вимірювання.

Постійний магніт, вбудований в поплавок, запускає своїм магнітним полем ланцюг вимірювання опору, вбудований в направляючу трубку. Весь вузол відповідає 3-провідній схемі потенціометра. Сигнал вимірюваного опору пропорційний рівню. Модель RLT-1000 опціонально доступна з аналоговим виходом 4 ... 20 мА.

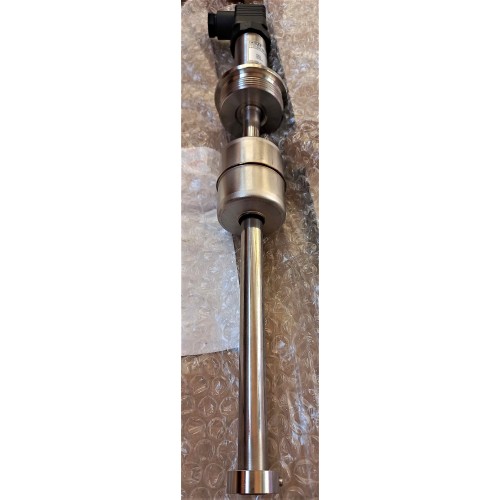

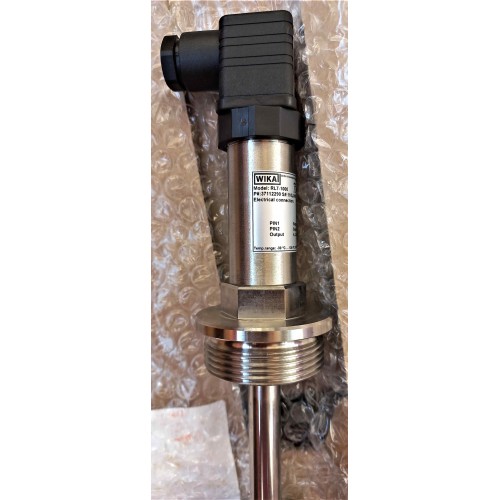

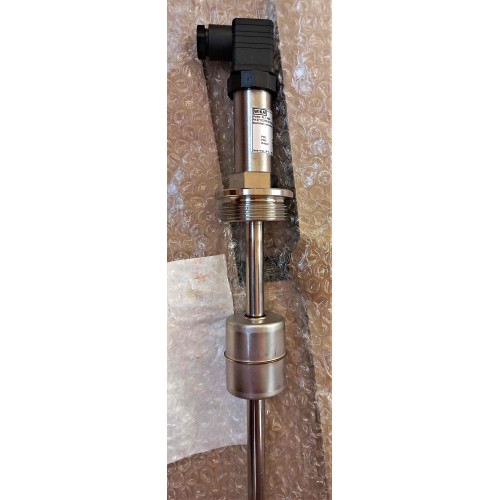

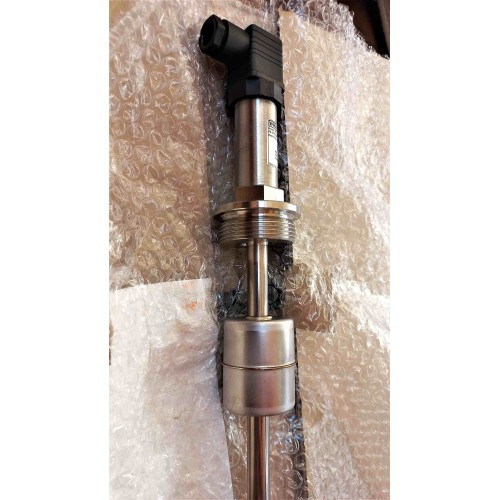

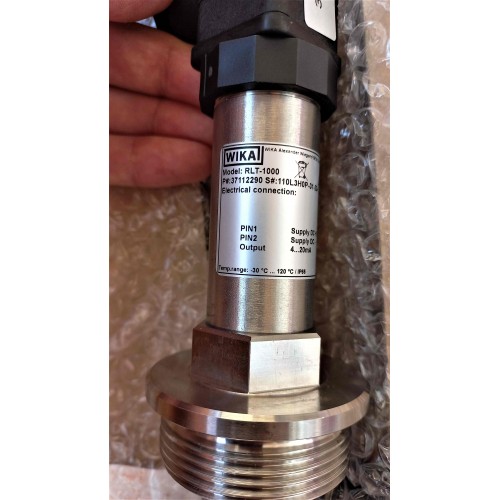

Виконання приладу на фото:

Довжина направляючої трубки: 250,0 мм. 100% рівень (X): 40,0 мм.

Вихідний сигнал: 4...20 mA

Датчик рівня, версія з нержавіючої сталі

Напруга живлення: 12... 32 В постійного струму

Приєднання до процесу: G 1 1/2,

Встановлення зовні.

Електричне підключення: кутовий з'єднувач DIN 175301-803 A, IP65.

Призначення контактів ел. підключення: UB=1, 0V=2.

Похибка / Дозвіл: 6 мм.

Змочувані частини: Нержавіюча сталь 1.4571.

температура середовища: -30 °C ... 120 °C.

Поплавок: Циліндричний поплавок Ø 44 мм, 1.4571, PN16
