Манометричний термометр WIKA модель 73 (промислова серія).

Прилад був розроблений спеціально для вимог переробної промисловості.

Термометр, повністю виготовлений з нержавіючої сталі, використовується в хімічній і нафтохімічній, нафтогазовій та енергетичній галузях.

У версії з контактною колбою вимірювання температури можливе без будь-якого контакту з вимірюваним середовищем.

WIKA A73.100

WIKA A73.160

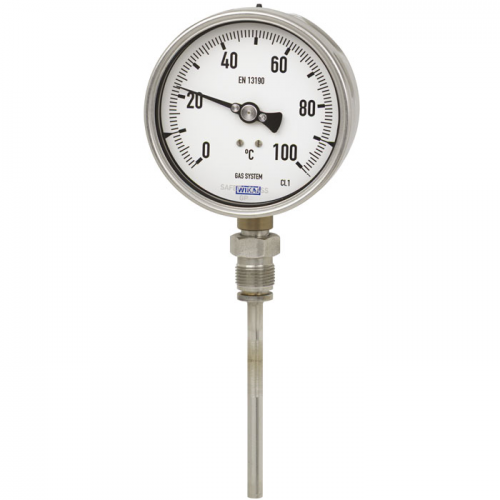

WIKA R73.100

WIKA R73.160

WIKA S73.100

WIKA S73.160

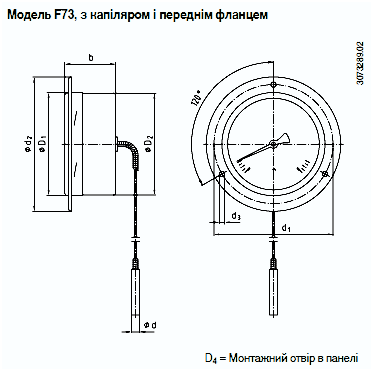

WIKA F73.100

WIKA F73.160

Діапазони шкали: -200...700 °С

Розміри корпусу термометра: 100, 160 мм

Змочувані частини і корпус приладу: нерж. сталь.

Підстроювання нуля ззаду корпусу (для версії з регульованим штоком і циферблатом)

Температурний елемент - інертний газ (не токсичний).

Можливе виконання термометра з радіальним підключенням (WIKA R73.100), з регульованим штоком і циферблатом (WIKA S73.100), з капіляром

і монтажною скобою, (WIKA F73.100).

8 різних типів приєднання термометрів:

Стандартний (зовнішнє різьблення), крім виконань з капіляром.

Гладкий шток.

Зовнішня гайка.

Накидна гайка.

Компресійний фітинг (ковзний по штоку).

Накидна гайка з ущільненням.

Компресійний фітинг (ковзний по капіляру або армованому капіляру).

Компресійний фітинг на корпусі.

Приклад виконання термометра для вимірювання температури бітуму в автоцистерні.

Термометр манометричний, серія з нерж. сталі

Технічні характеристики згідно з типовим листом: TM 73.01

Корпус: нержавіюча сталь

Матеріал штока: нержавіюча сталь

Модель: F73.100, номінальний розмір 100, з капіляром

Діапазон шкали: 0 °C ... 250 °C

Гідрозаповнення і демпфірування: Гідрозаповнення

Тип приєднання: 1, гладкий шток (без різьблення)

Приєднання до процесу: Гладке, без різьблення

Діаметр штока: 6 мм

Занурювальна довжина L1: 119 мм

Капіляр: капіляр з нержавіючої сталі 1.4571 з ПВХ покриттям

Довжина капіляра: 0,5 м

Монтажне виконання: 3-кантовий затискач із кронштейном, нержавіюча сталь

Тип захисту від займання: без

Зона: без

Клас точності: Клас 1 згідно з EN 13190

Рідина для заповнення корпусу: Силіконове масло M50

Скло: Багатошарове безпечне скло

Положення приєднання: аксіальне
