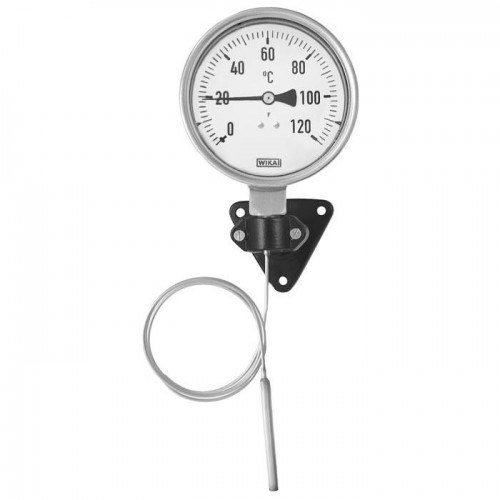

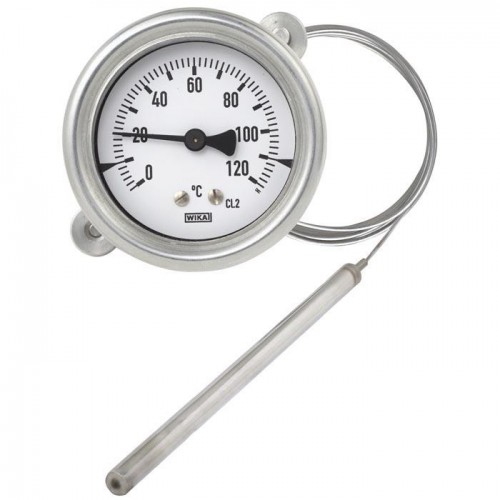

Манометричний термометр із капіляром. Виконання з нержавіючої сталі, модель 70.

Області застосування

Для вимірювання температури газоподібних, рідких і високов'язких технологічних середовищ у важких умовах експлуатації.

Холодильна промисловість.

Машинобудування.

Особливості

Корпус і шток з нержавіючої сталі.

Конструкція відповідно до DIN EN 13190.

З капіляром.

З різними фіксованими з'єднаннями.

Опис

Версії з капілярами використовуються у важкодоступних місцях, де потрібно долати великі відстані.

Корпус, капіляр, шток і технологічне з'єднання виготовлені з нержавіючої сталі.

Доступні різні довжини вставки і технологічні з'єднання, щоб оптимально відповідати вимогам кожного місця вимірювання.

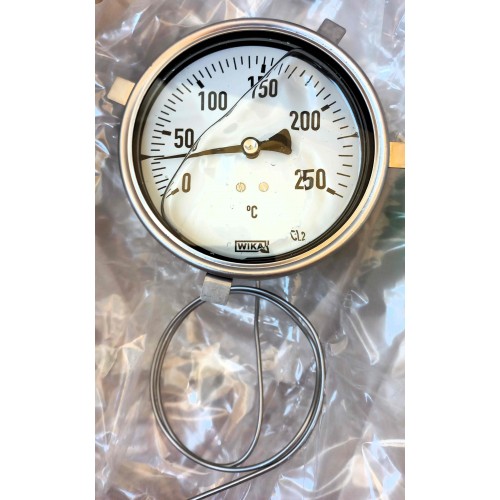

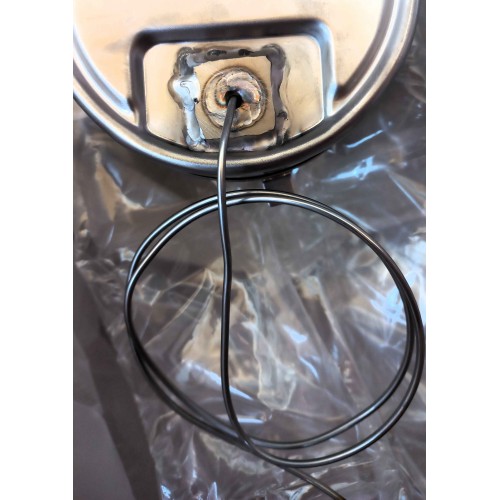

Приклад виконання манометричного термометра для вимірювання температури бітуму в автоцистерні.

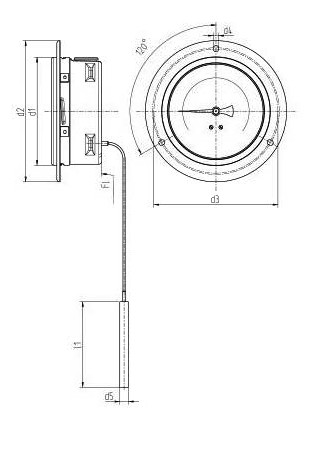

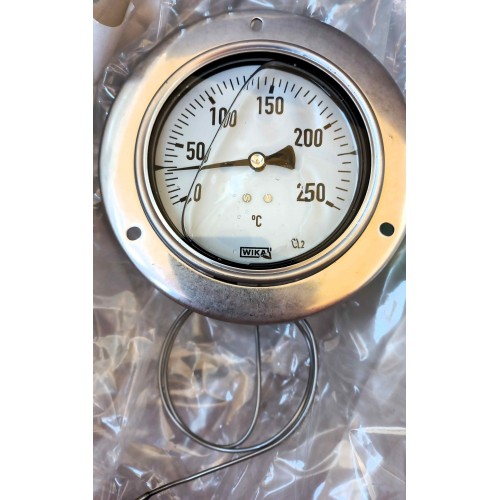

Манометричний термометр, корпус із нержавіючої сталі і капіляр модель: V70, з монтажним фланцем на 3 отвори, спереду

Виконання: Корпус із гідрозаповненням

Номінальний розмір [NG, d1]: 100 мм

Рідина для заповнення корпусу: гліцерин

Діапазон вимірювання: 0 °C ... 250 °C

Матеріал капіляра: Нержавіюча сталь

Довжина капіляра: 0,5 м

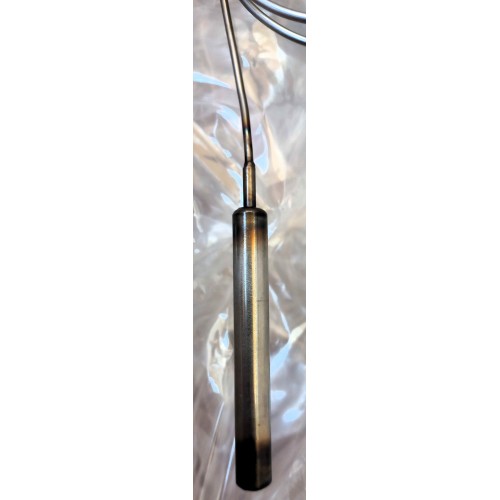

Конструкція приєднання до процесу: гладкий шток (BF1)

Приєднання до процесу [E, d6]: гладкий, без різьблення

Діаметр штока [d5]: 6 мм

Глибина занурення [L1]: 60 mm

Клас точності: клас 2 за EN 13190

Скло: багатошарове безпечне скло
