Манометричний термометр з мікроперемикачем WIKA SC15.

Застосування.

Регулювання температури в машинобудуванні, в хлібопекарських печах, в компресорах.

Особливості.

Показ вимірюваної температури та її регулювання в одному приладі.

Висока надійність перемикання та довговічність.

Опис.

Терморегулятор WIKA SC15 — це термометр із рознесеним капіляром для відображення показань на місці.

Контакти перемикача забезпечують одночасний контроль граничних значень.

Температуру перемикання можна або встановити за допомогою ручки на віконці, або вона вже зафіксована на заводі.

Зсувний диск, розташований на валу стрілки, запускає перемикання на мікроперемикачі при досягненні заданої точки перемикання.

Можна обрати прилад з максимальним струмом перемикання 5 А, 10 А при неінтуктивному навантаженні.

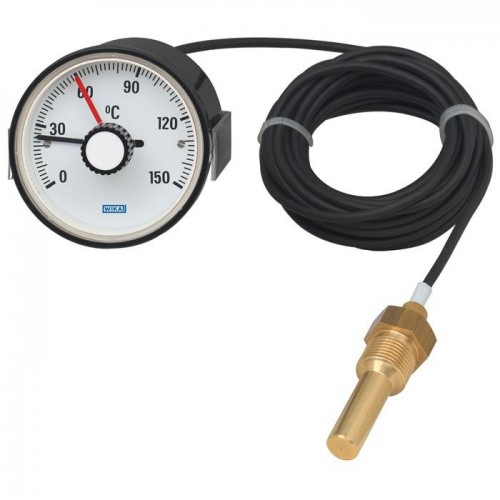

Приклад виконання терморегулятора WIKA SC15.

Технічні характеристики згідно з технічним паспортом: TV 28.02

Модель: SC15 — combistat

Конструкція: стандартна, пластиковий корпус

Номінальний розмір [NG, d1]: 60 мм

Варіант монтажу: монтаж на панель за допомогою затискача.

Одиниця виміру: °C

Діапазон шкали: 0 ... 120 °C

Тип контакту: 1 регульований перемикач,

Регулювання контакту: Регулювальний ручок

Номінальна потужність перемикача: 5 А неіндуктивний при макс. 250 В змінного струму 50/60 Гц

Кабельне підключення: Штекерне з'єднання з кабелем L=

Матеріал капіляра: Мідь у пластиковій оболонці,

Капіляр [FL]: 1,50

Конструкція з'єднання: BF1 - Гладкий стрижень,

Матеріал зонда: Латунь

Діаметр зонда [d5] або [F1]: 8,5 мм

Довжина занурення [L1] або [U1]: 30

Логотип виробника: *WIKA*

Клас точності: клас 2 згідно з EN 13190

Фон циферблата: Білий
