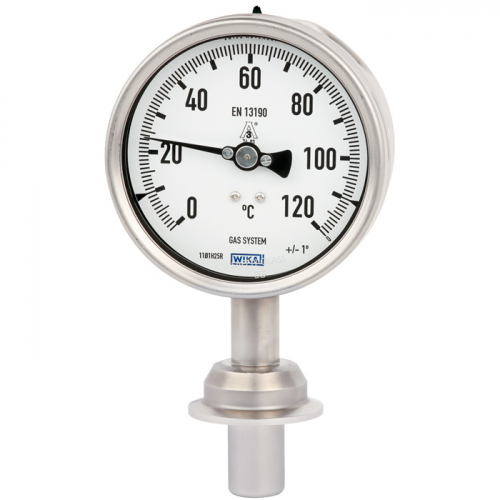

Манометричний термометр WIKA модель 74 (санітарне застосування).

WIKA A74.100, аксіальне розташування штоку.

WIKA R74.100, радіальне розташування штоку.

Діапазони шкали: -30...160 °С

Розміри корпусу термометра: 100 мм

Принцип вимірювання - інертний газ (нетоксичний)

Змочувані частини корпусу приладу виготовлені з нержавіючої сталі.

Шток не має мертвих зон.

Підстроювання нуля.

Можливе виконання термометра з радіальним підключенням (модель R74.100), з аксіальним підключенням (модель А74.100).

Технологічне приєднання.

■ Клемпове приєднання

■ Різьбове приєднання за DIN 11851

■ Приєднання VARIVENT®

для труб від Дн 40 до Дн 125 і 1 ½" до 4", PN 25

■ NEUMO BioControl®

Розмір 50 (монтажний діаметр 50 мм) для труб від Дн 25 до Дн 100, PN 16 або

Розмір 65 (монтажний діаметр 68 мм) для труб від Дн 40 до Дн 100, PN 16

■ Асептичне різьбове приєднання DIN 11864-1, форма A

■ Асептичне різьбове приєднання DIN 11864-2, форма A

■ Асептичне різьбове приєднання DIN 11864-3, форма A.

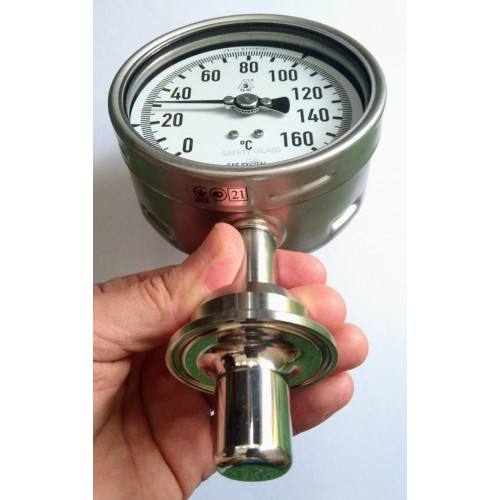

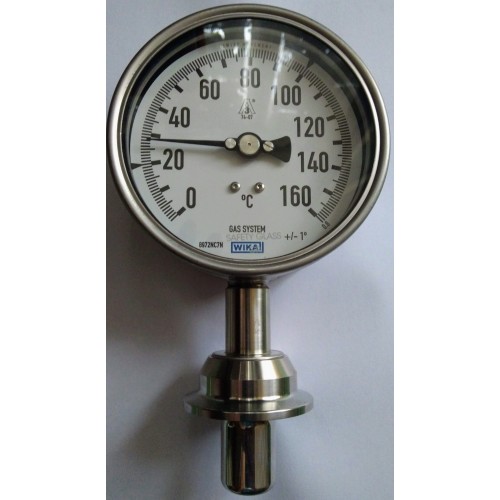

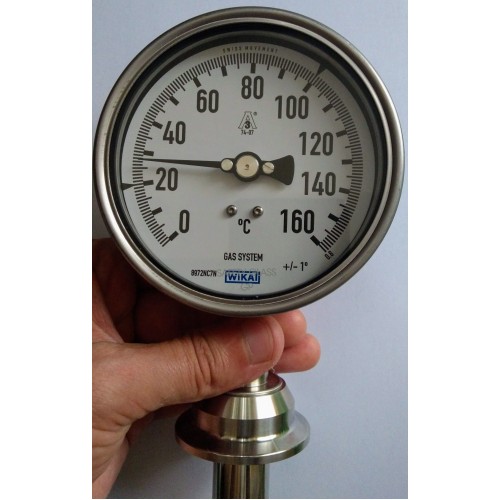

Приклад виконання термометра WIKA R74.

Газовий манометричний термометр WIKA R74, серія з нерж. сталі.

Для стерильних процесів.

Технічні характеристики згідно з типовим аркушем: TM 74.01

Корпус: нержавіюча сталь

Матеріал змочуваних частин: нержавіюча сталь 1.4435

Діаметр штока: 21 мм

Довжина штока L1: 30 мм

Похибка відображення: +/- 1 °C в межах вимірювального діапазону

Сертифікати та узгодження: 3A

Модель: R74.100, номінальний розмір 100 мм, шток знизу радіально

Діапазон виміру: 0 °C... 160 °C (вимірювальний діапазон 20 °C ... 100 °C)

Приєднання до процесу: Tri-Сlаmp DN 2"

Поверхня частин, що контактують із середовищем: електрополірований

Тип вибухозахисту: без

Тип небезпечної зони: без

Положення приєднання: приєднання знизу

Клас точності на циферблаті: *+/- 1°*

Звіт про випробування 2.2 за EN 10204
