Різьбовий термометр опору компактного виконання WIKA TR36.

Застосування.

Машинобудування, будівництво установок і суден.

Силові установки, гідравліка.

Особливості застосування.

Діапазон датчика -50 ... +250 °C.

Компактна конструкція.

З прямим виходом датчика (Pt100 в 2-, 3- або 4-провідному підключенні) або вбудованим передавачем.

Опис

Термометри опору застосовуються як універсальні термометри для вимірювання рідких і газоподібних середовищ в діапазоні -50 ... +250 °C.

Термометр опору TR36 складається з вимірювальної трубки, яка може бути закріплена в процесі за допомогою постійно привареного різьбового з'єднання або компресійного фітинга.

Також доступна версія без приєднання до процесу.

Версія приладу з вбудованим передавачем може бути налаштована індивідуально за допомогою програмного забезпечення для конфігурації WIKAsoft-TT для ПК.

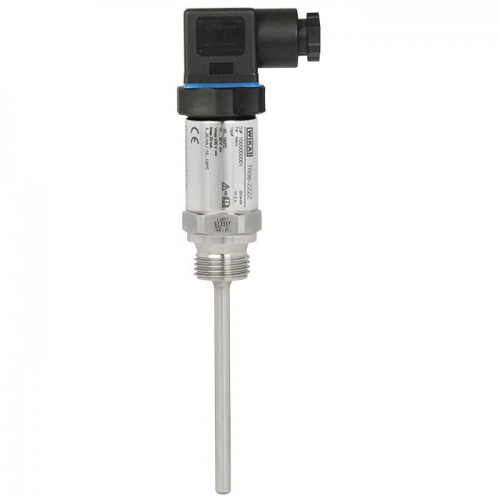

Приклад виконання термометра WIKA TR36

Технічні характеристики згідно з типовим листом: TE 60.36
Електричне приєднання: Кутовий штекер - DIN EN 175301- 803 форма A
Вихідний сигнал: 4...20 мА, 2-провідний
Одиниця вимірювань перетворювача: °C
Температура процесу: -30 ... +250°C
Нижня межа діапазону вимірювань - знак: Мінус
Нижня межа діапазону вимірювань: 50
Верхня межа діапазону вимірювань - знак: Плюс (включно з 0)
Верхня межа діапазону вимірювань: 180
Приєднання до процесу: Компресійний фітинг G 1/2 B, з ущільненням із PTFE
Діаметр сенсора ød: 6 мм
Глибина занурення A: 100 мм
Довжина шийки: 70 мм
Допустима температура навколишнього середовища: -40...+85 °C
Аксесуари для електричного приєднання: Відповідний роз'єм із синім ущільненням - DIN EN
175301-803 форма A
Сигналізація про перегорання чутливого елемента: Вихід за нижню межу діапазону <3,6
мА (стандартно 3 мА)
Розпіновка електричного приєднання: Стандартна розпіновка 1+ (10..30 В пост. струму) і 2-
(0 В)

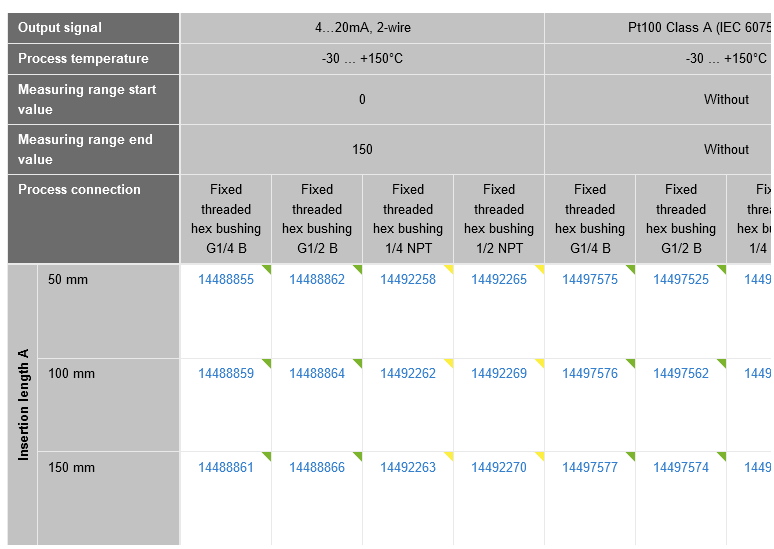

Артикули із стандартним виконанням.
