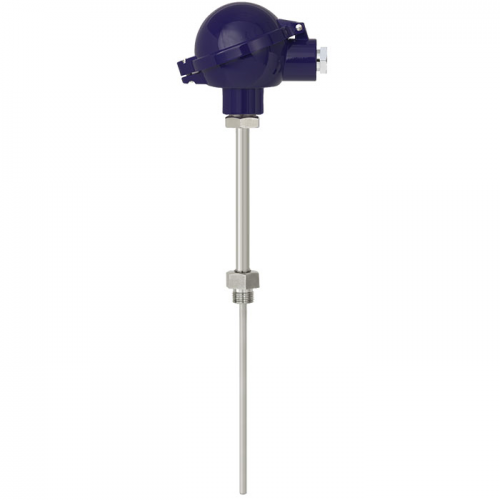

Термометр опору для захисної гільзи. WIKA TR10-B.

Застосування.

Машинобудування, будівництво заводів і суден.

Енергетика та технологія електростанцій.

Спеціальні функції.

Діапазон датчика від -196 ... +600 °C.

Для монтажу в усі стандартні гільзи.

Підпружинена вимірювальна вставка (змінна).

Датчики Pt100 або Pt1000.

Вибухозахищені версії доступні для багатьох типів затвердження.

Опис

Для термометрів доступний широкий вибір можливих комбінацій датчика Pt100 або Pt1000.

Стандартне виконання термометра опору.

Датчик 1xPt100, 4-провідний
Клас точності датчика Class A, IEC 60751
Температурний діапазон обраного класу -30...+300°C
Головка / корпус BSZ, алюмінієвий, кулястий, фліп-топ
Кабельний ввід Стандартний кабельний ввід
Розмір різьби кабельного вводу M20 x 1,5
Приєднання до горловини M24 x 1,5
Горловина D = 12 x 2,5 мм (DIN 43772)
Довжина горловини [MH/N] 150 мм
Діаметр вимірювальної вставки 6 мм
Матеріал оболонки вимірювальної вставки Нержавіюча сталь 1.4571

Приклад виконання термометра опору TR10-B

Технічні характеристики згідно з технічним паспортом: TE 60.02
1xPt100, 4-провідний
Клас A, IEC 60751
Температурний діапазон обраного класу: -30...+300°C
Головка / корпус: BSZ, алюміній, куляста, фліп-топ
Кабельний ввід: Стандартний кабельний ввід
Розмір різьби кабельного вводу: M20 x 1.5
Передавач: T15, цифровий передавач, 4...20 мА, програмований
Підключення до шийної трубки: M24 x 1,5
Горловина трубки: D = 12 x 2,5 мм (DIN 43772)
Розмір різьби: M20x1,5
Матеріал горловини: Нержавіюча сталь 1.4571
Довжина шийки [MH/N]: 150 мм (приблизно 6 дюймів)
Довжина вставки [A] [l1/A/U2]: 200 мм
Діаметр вимірювальної вставки: 6 мм
Вимірювальна вставка для матеріалу оболонки: Нержавіюча сталь 1.4571
Ущільнення: Мідь
Монтажний датчик положення: Вимірювальна вставка
Довжина вимірювальної вставки (запасна) [l5]: 375 мм
Цифровий перетворювач температури для датчиків опору T15
Технічні характеристики згідно з технічним паспортом: TE 15.01
Вихідний сигнал: 4 ... 20 мА, 2-провідне виконання
Конструкція: Головка
Вибухозахист: Без
Допустима температура навколишнього середовища датчика: Стандартно -40...85°C
Конфігурація: Специфікація замовника
Конфігурація датчика: Pt100
Конфігурація входу: 4-провідний
Одиниця виміру: °C
