Термометр опору WIKA модель TR10-С із вбудованою захисною гільзою.

Застосування.

Машинобудування, будівництво заводів і суден.

Енергетика та технології електростанцій.

Хімічна промисловість.

Особливості.

Діапазон роботи датчика від -196 ... +600 °C.

З інтегрованою захисною трубкою.

Підпружинена вимірювальна вставка (змінна).

Вибухозахищені версії.

Опис.

Датчик моделі TR10-C призначений для вкручування безпосередньо в технологічний процес.

Захисна трубка з нержавіючої сталі повністю приварена і вкручена в з'єднувальну головку. Змінна вимірювальна вставка може бути видалена без

демонтажу всього датчика з установки.

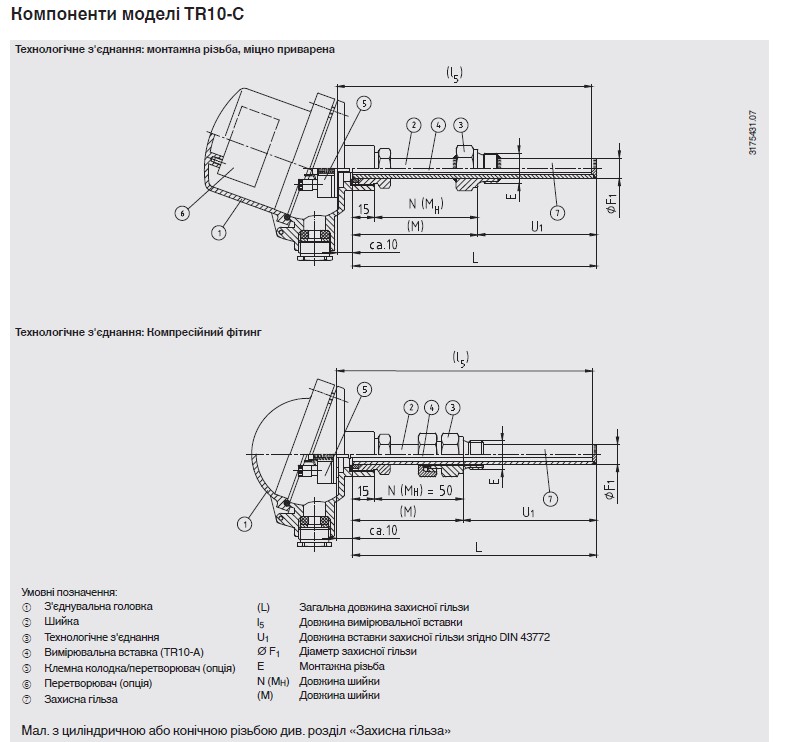

Приклад виконання TR10-C термометр опору в зборі з різьбовою захисною гільзою.

Технічні характеристики згідно з типовим листом: TE 60.03
Стандарт вибухозахисту: ATEX
Маркування вибухозахисту: Ex i - іскробезпечний ланцюг
Зона 21, пил [ II 2D Ex ia IIIC T65...T125°C Db ]

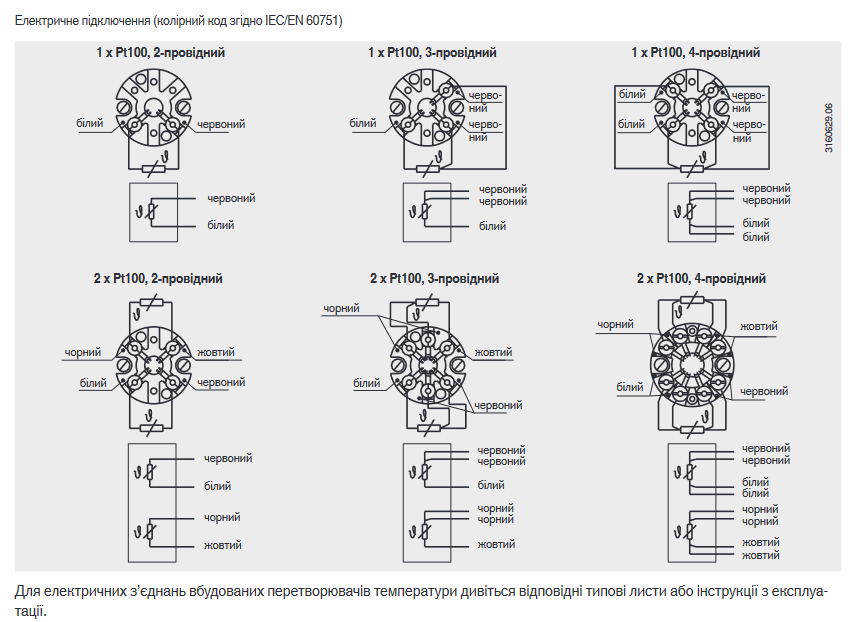

1 x Pt100, 3-провідний
Клас A, МЕК 60751
Робочий діапазон і тип сенсора термометра опору: -100...+450°C, чутливий
елемент: дротяний
З'єднувальна головка / корпус: Головка BSZ, алюміній, кругла форма, відкидна кришка
Кабельне введення: Пластикове кабельне введення (кабель Ø 6...12 мм)
Різьба кабельного вводу: M20 x 1.5
Перетворювач: Без (з клемним блоком)
Приєднання до подовжувальної шийки: M24 x 1,5
Захисна гільза: Пряма, різьбова, форма 2G за DIN 43772
Діаметр захисної гільзи: 9 x 1 мм
Приєднання до процесу: G 1/2 B
Матеріал захисної гільзи: Нержавіюча сталь 1.4571
Глибина занурення [A] [U1]: 270 мм
Довжина шийки [MH/N]: 130 мм
Діаметр вимірювальної вставки (зонда): 6 мм
Матеріал вимірювальної вставки: Нерж. сталь 316L
Ущільнення: Без
Повна довжина захисної гільзи (змінна зап. частина) [L]: 415 mm
Довжина вимірювальної вставки (змінна зап. частина) [l5]: 425 mm

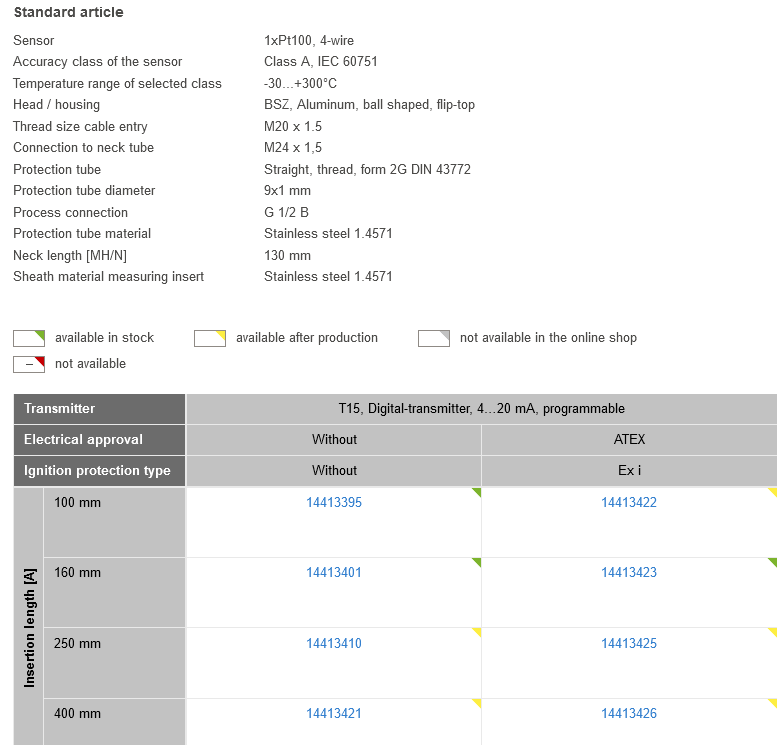

Стандартні артикули
