Термометр опору з різьбовим з'єднанням WIKA TR10-D, компактне виконання.

Застосування.

Машинобудування.

Характеристики.

Діапазони датчика від -196 ... +500 °C.

Компактна конструкція.

Універсальне застосування.

Безпосередній монтаж в процес.

Опис.

Термометри опору цієї серії використовуються для вимірювання рідких і газоподібних середовищ при низькому і середньому тиску.

Для TR10-D доступна велика кількість різних вибухозахищених сертифікатів.

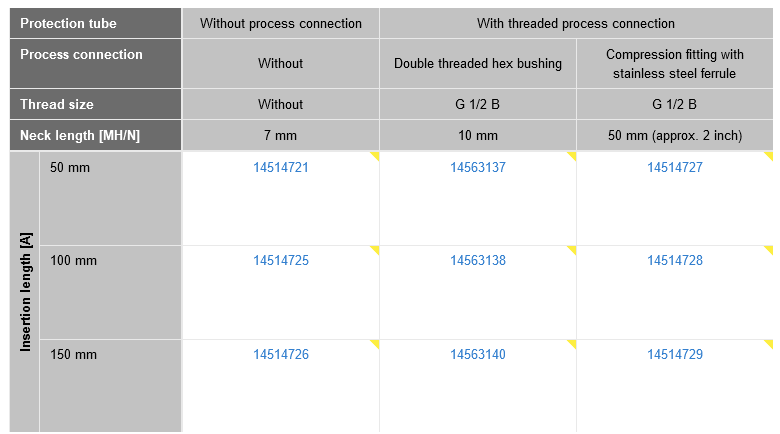

Стандартне виконання.

Датчик: 1xPt100, 3-провідний
Клас точності датчика: Клас B, IEC 60751
Діапазон температур обраного класу: -50...+250°C
Головка / корпус: JS, алюміній
Кабельний ввід :Стандартний кабельний ввід
Розмір різьби кабельного вводу: M16 x 1,5
Передавач: Без (клемної колодки)
Вимірювальна вставка: Незнімна
Приєднання до шийної трубки: M10 x 1
Діаметр захисної трубки: 6x1 мм
Матеріал захисної трубки: Нержавіюча сталь 1.4571

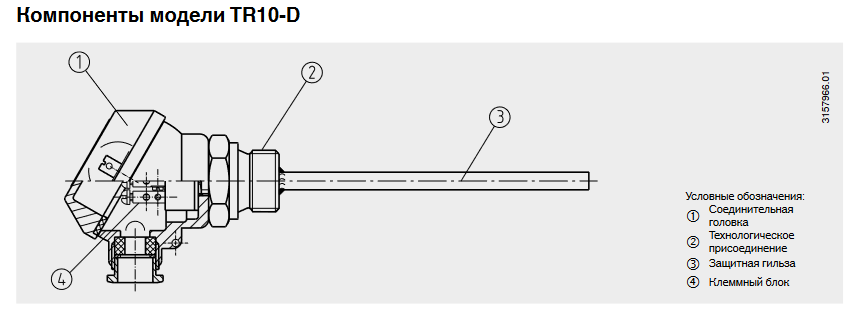

Приклад виконання термометра опору WIKA TR10-D

TR10-D Miniature-RTD з вбудованою захисною гільзою
Технічні характеристики згідно з технічним паспортом: TE 60.04
1xPt100, 3-провідний
Клас B, IEC 60751
Температурний діапазон обраного класу: -50...+250°C
Головка / корпус: JS, алюміній
Кабельний ввід: Стандартний кабельний ввід
Розмір різьби кабельного вводу: M16 x 1.5
Передавач: Без (клемна колодка)
Вимірювальна вставка: Не знімається
Приєднання до горловини трубки: M10 x 1
Захисна трубка: З різьбовим технологічним з'єднанням
Діаметр захисної трубки: 6x1 мм
Матеріал захисної трубки: Нержавіюча сталь 1.4571
Приєднання до процесу: Шестигранна втулка з подвійним різьбленням
Розмір різьби: G 1/2 B
Приєднання для обробки матеріалу: Нержавіюча сталь 1.4571
Довжина шийки [MH/N]: 10 мм
Довжина вставки [A]: 100 мм
Загальна довжина захисної трубки (запасна) [L]: 118 мм
