Термометр опору для вимірювання температури поверхні WIKA TR50.

Застосування.

Для вимірювання поверхневої температури на плоских поверхнях або трубах.

Особливості.

Діапазон датчика до 250 ° C.

Опція: 600 °C.

Легко замінюється, без використання гільзи.

Для вкручування, зварювання або затягування ремінцем.

Кабель з ПВХ, силікону або PTFE.

Вибухозахищені версії.

Опис.

Зонд.

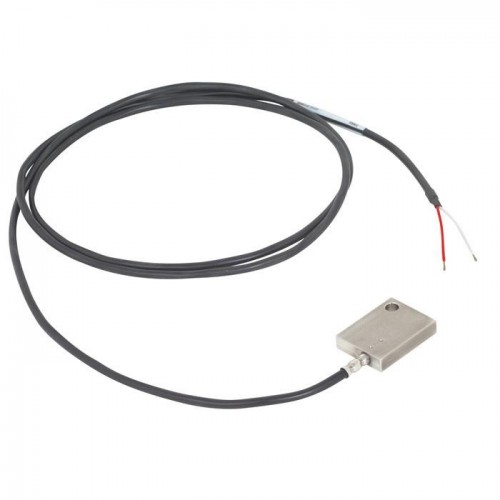

У варіантах для плоских поверхонь датчик встановлюється в контактну колодку.

Його можна прикрутити або приварити до поверхні посудини.

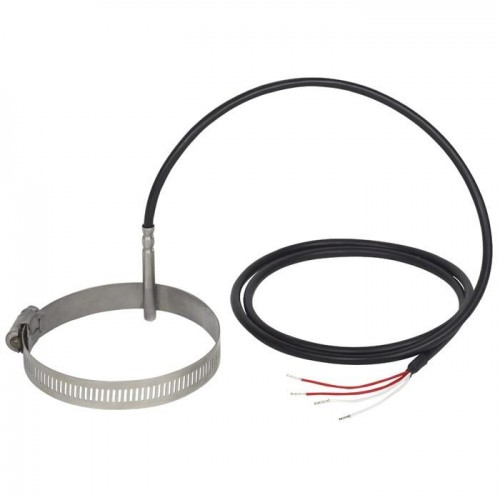

Варіанти для труб кріпляться за допомогою стяжного ременя.

Кабель.

Існують різні ізоляційні матеріали, які підходять для будь-яких умов навколишнього середовища.

Кінець кабелю готовий до підключення, але також може бути оснащений штекером або під'єднаний до польового кейсу, як опція.

Вибухозахист (додатково).

Термометри опору моделі TR50 мають сертифікат іскробезпеки типу EC Ex i.

Чутливий елемент.

Спосіб підключення чутливого елемента

2-провідна схема
3-провідна схема
4-провідна схема

Похибка чутливого елемента відповідно до відповідно до DIN EN 60751

■ Клас B
■ Клас A
■ Клас AA

Поєднання 2-провідної схеми з'єднання з класом точності A або класом AA не допускається.

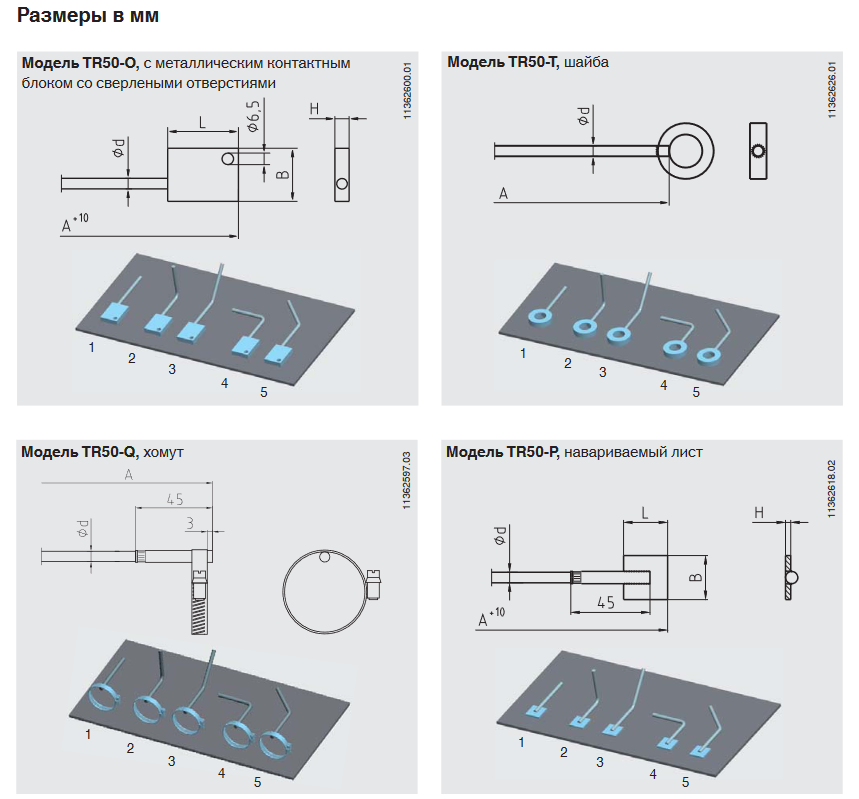

Приклад виконання термометра опору TR50

Технічні характеристики згідно з типовим листом: TE 60.50

Конструкція: з підвідним проводом

Приєднання до процесу: металевий контактний блок

1 x Pt100, 3-провідний

Клас B, МЕК 60751

Робочий діапазон і тип сенсора термометра опору: -50...+250°C

Конструкція зонда: прямий

Ізоляція подовжувального кабелю: оболонка з ПТФЕ/ПФА, робочий діапазон -60...+250 °C

Довжина кабелю [W]: 2000 мм

Кінцівка проводів: оголені кінці проводів

Діаметр вимірювального зонда: 3 мм

Матеріал вимірювального зонда: нерж. сталь 1.4571

A-Розмір [A]: 100 мм

Довжина вільних кінців кабелю [L]: 50 мм

Мінімально допустима температура навколишнього середовища: -40 °C

Вимоги до механічної стійкості: стандартний наконечник (ампл. 3 g / макс. 6 g)

Пило-вологозахист: IP54, IEC 60529, пилозахищена конструкція/захист від бризок

Конструкція приєднання до процесу: металевий контактний блок

Параметри приєднання до процесу: 30 x 40 x 8 мм (Ш х В х Г) з отвором d = 6.5 мм

Матеріал приєднання до процесу: нерж. сталь 1.4571
