Кабельна термопара. Кабель із мінеральною ізоляцією (МІ-кабель). Модель TC40.

Застосування.

Для безпосереднього вбудовування в технологічний процес.

Машинобудування.

Двигуни.

Підшипникові механізми.

Особливі характеристики.

Діапазони датчика від -40 ... +1 260 °C.

Для врізки або вкручування з додатковим технологічним з'єднанням.

Кабель зі скловолокна, PFA / PTFE, силікону та інших матеріалів оболонки.

Версії з/без роз'єму або з'єднувального корпусу (опція).

Вибухозахищені версії (опція).

Опис

Кабельні термопари особливо добре підходять для тих застосувань, в яких металевий наконечник зонда встановлюється безпосередньо в

просвердлені отвори (наприклад, в компонентах машин) або безпосередньо в технологічний процес для будь-яких застосувань, де відсутні

хімічно агресивні середовища або абразивний знос.

В стандартному виконанні кабельні зонди виготовляються без технологічних з'єднань.

Кріпильні елементи, такі як різьбові з'єднання, компресійні фітинги і т.д., можливі в якості опції.

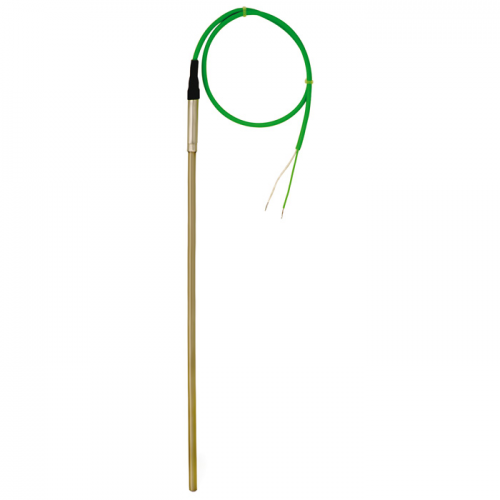

Приклад виконання термопари WIKA TC40.

TC40 промислова збірка термопари
Одиниці вимірювання: мм
Тип датчика: Прямий
Тип фітинга: Компресійний фітинг з кільцем з нерж. сталі
Розмір різьби: G 3/4 B
Матеріал перехідника: Нержавіюча сталь 316 Ті (1.4571)
Діаметр чутливого елемента: 6 мм
Матеріал зонда: інконель 600 (2.4816)
Елемент: тип K (NiCr-Ni) / 0...+600 °C
Кількість чутливих елементів: Один
Точність: Клас 2 згідно з DIN EN 60584
Спай: Незаземлений
Ізоляція з'єднувального кабелю: оболонка ПВХ, діапазон застосування -20...+100 °C
Кінці проводів: Оголені кінці проводів
W-розмір [довжина кабелю]: 100 mm
X-розмір: 50 mm
A-довжина [глибина занурення]: 135 мм
L-розмір: 50 мм
Будова зонда: мінерально-ізольований кабель
