Термопара Модель TC10-B, для встановлення в захисну гільзу.

Застосування.

Машинобудування, заводо і суднобудування.

Енергетика і техніка електростанцій.

Хімічна промисловість.

Харчова промисловість і виробництво напоїв.

Гігієнічне застосування, опалення та кондиціонування.

Особливості

Діапазон сенсору від -40 ... +1 200 °C

Для монтажу в усіх стандартних конструкціях захисних гільз

Підпружинена вимірювальна вставка (змінна)

Вибухозахищені версії доступні для багатьох типів сертифікатів

Даний тип термопари використовується для вимірювання температури рідини/газів, в діапазонах від -40 до 1 200 С.

Можливість вибору кількості та типу чутливого елемента.

K (NiCr-Ni) температура до 1200 °C
J (Fe-CuNi) температура до 800 °C
E (NiCr-CuNi) температура до 800 °C
T (Cu-CuNi) температура до 400 °C
N (NiCrSi-NiSi) температура до 1200 °C

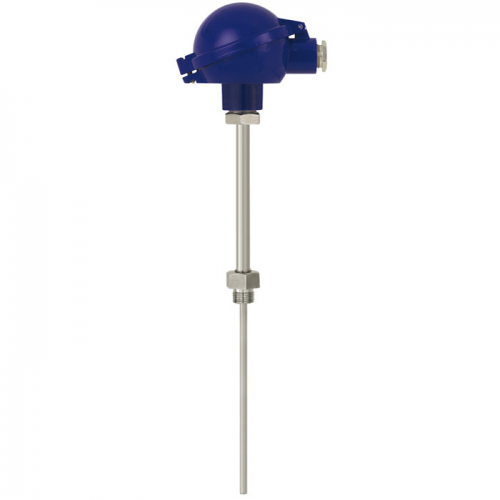

Приклад виконання термопари WIKA TC10-B для встановлення в захисну гільзу.

TC10-B термопара для встановлення в захисну гільзу

Технічні характеристики згідно з типовим листом: TE 65.02

Стандарт вибухозахисту: ATEX

Маркування вибухозахисту: Ex i - іскробезпечний ланцюг

Зона 1, межа із зоною 0, газ [ II 1/2G Ex ia IIC T1...T6 Ga/Gb ]

Одинарний спай

Тип K

Клас 1, IEC 60584

Робочий діапазон термопари: -40...+1000 °C

Гарячий спай: Незаземлений (ізольований)

З'єднувальна головка / корпус: Головка BSZ, алюміній, кругла форма, відкидна кришка

Кабельне введення: Стандартне кабельне введення

Різьба кабельного вводу: M20 x 1.5

Перетворювач: Без (з клемним блоком)

Приєднання до подовжувальної шийки: M24 x 1,5

Подовжувальна шийка: D = 12 x 1.5 мм (DIN 43772)

Різьба приєднання до процесу: M20x1.5

Матеріал шийки: Нерж. сталь 1.4571

Довжина шийки [MH/N]: 150 мм (прибл. 6 дюймів)

Глибина занурення [A] [l1/A/U2]: 200 мм

Діаметр зонда: 8 мм

Матеріал зонда (вимірювальної вставки): Інконель 600

Ущільнення: Мідь

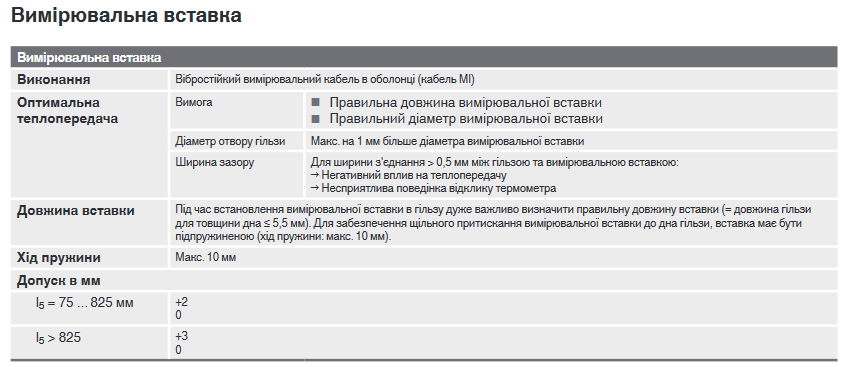

Довжина вимірювальної вставки (змінна зап. частина) [l5]: 375 mm

Для термопари типу K існує ризик невідповідності характеристики в діапазоні 850 °C ... 950 °C. Якщо робоча вимірювана температура постійно

коливається в цьому діапазоні, рекомендується використовувати замість неї термопару типу N.

Наведені чутливі елементи можливі як в одинарному, так і в подвійному виконанні.

Є можливість вибору сполучної головки термопари WIKA:
BS Алюміній M20 x 1.5 1) IP 65 з двома гвинтами синя, пофарбована.
BSZ Алюміній M20 x 1.5 1) IP 65 відкидна з гвинтом синя, пофарбована.
BSZ-K Пластик M20 x 1.5 1) IP 65 відкидна з гвинтом чорна.
BSZ-H Алюміній M20 x 1.5 1) IP 65 відкидна з гвинтом синя, пофарбована.
BSZ-HK Пластик M20 x 1.5 1) IP 65 відкидна з гвинтом чорна.
BSS Алюміній M20 x 1.5 1) IP 65 відкидна із засувкою синя, пофарбована.
BSS-H Алюміній M20 x 1.5 1) IP 65 відкидна із засувкою синя, пофарбована.
BVA Нержавіюча сталь M20 x 1.5 1) IP 65 з різьбленням нефарбована.
Як опція, є можливість комплектації з'єднувальної головки термопари WIKA, цифровим індикатором.
Для перетворення у вихідний струмовий сигнал 4-20 мА, використовується вторинний перетворювач (таблетка), який встановлюється на вимірювальну вставку.
