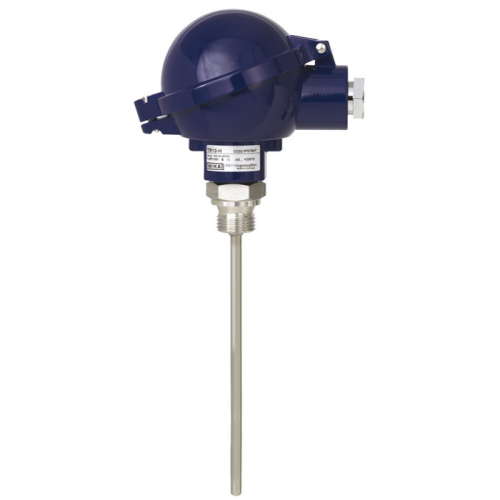

Термопара виробництва WIKA модель TC10-H, без захисної гільзи.

Застосування.

Для безпосереднього вбудовування в технологічний процес.

Машинобудування.

Двигуни.

Підшипники.

Особливі характеристики.

Діапазон роботи датчика від -40 ... +1 200 °C.

Для врізки, вкручування з додатковим приєднанням до процесу.

Вибухозахищені версії доступні для багатьох типів затвердження.

Опис

Термопари без гільзи особливо підходять для тих застосувань, в яких металевий наконечник датчика

монтується безпосередньо в просвердлені отвори (наприклад, в компонентах машин) або безпосередньо

в технологічний процес для будь-яких застосувань без хімічно агресивних середовищ або абразивного зносу.

Для монтажу в гільзу слід передбачити підпружинений компресійний фітинг, оскільки тільки він може притиснути вимірювальний наконечник до дна гільзи.

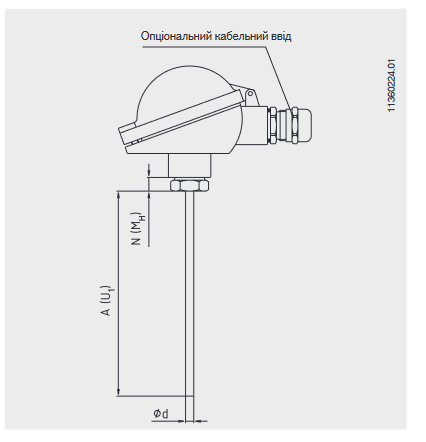

Приклад виконання термопари TC10-H

TC10 промислова термопара

Опис складання термопари: термопара без захисної гільзи TC10-H

Одиниці вимірювання: мм

Виконання вимірювальної вставки: прикріплений до перехідника (не знімний)

Приєднувальна головка: BSZ (алюміній), круглої форми, відкидна кришка

Кабельний вхід: М20 x 1,5

Приєднання головки: М24 x 1,5

Клемний блок / перетворювач: T16, цифровий перетворювач, 4-20 мА, універсально програмований

Подовження шийки: Нерухомий одиночний ніпель із додатковим перехідником

Матеріал шийки: Нержавіюча сталь 316Тi (1.4571)

Тип фітинга: Компресійний фітинг із кільцем із нерж. сталі

Матеріал перехідника: Нержавіюча сталь 316 Ті (1.4571)

Розмір різьби: G 3/4 B

Розмір N (Довжина шийки [MH]): 55 мм

Елемент: тип K (NiCr-Ni) / 0...+600 °C

Кількість чутливих елементів: Один

Точність: Клас 2 згідно з DIN EN 60584

Спай: Незаземлений

Діаметр чутливого елемента: 6 мм

Матеріал зонда: інконель 600 (2.4816)

A-довжина: 135 mm

Будова зонда: мінерально-ізольований кабель

Тип: З'єднувальна головка

Вибухозахист: Без

Допустима температура навколишнього середовища: Стандартний діапазон -40...85°C

Конфігурація: Базова конфігурація (Typ K, 0...600 °C, сигналізація вниз шкали 3,5 mA)

Конфігурація сенсора: Thermocouple Type K

Конфігурація входу: Thermocouple (CJC internal)

Одиниці вимірювання: °C

Початкове значення діапазону вимірювання - знак: Плюс (включно з 0)

Початкове значення діапазону вимірювання: 0

Кінцеве значення діапазону вимірювання - знак: Плюс (включно з 0)

Кінцеве значення діапазону вимірювання: 600

Сигналізація про помилку: Значення сигналу нижче 3,5 мА
