Застосування.

Доменні печі, печі гарячого дуття.

Процеси відпалу та термічної обробки.

Спалювання сміття, біомаси та небезпечних відходів.

Великі теплоцентралі, теплогенерація, електроенергетика, реактори.

Скляна, порцелянова та керамічна промисловість, виробництво цементу та цегли.

Виконання з металевою захисною гільзою.

Залежно від матеріалу верхня межа робочої температури металевих захисних гільз може досягати 1200 °C.

Як правило, в якості сенсору використовується термопара з недорогоцінного металу (типи K, J та N).

Виконання з керамічною захисною гільзою.

Залежно від кераміки, що використовується, верхня межа робочої температури керамічних захисних гільз може досягати 1600 °C, більш високі температурами за запитом.

Як правило, в якості сенсору використовується термопара з дорогоцінного металу (типи R, S та B).

Для вимірювання температур вище 1200 °C в якості сенсору можна використовувати тільки термопари з дорогоцінних металів.

Проте з термопарами з дорогоцінних металів існує ризик «отруєння» через забруднення.

Цей ризик зростає з підвищенням температури.

Тому при температурах вище 1200 °C, слід використовувати газонепроникну кераміку, бажано високої чистоти C 799 (див. "Примітки щодо вибору та експлуатації захисних гільз").

Керамічний матеріал C 799 лише частково стійкий до перепадів температури.

Таким чином, температурний стрибок може легко призвести до утворення тріщин і, як наслідок, до пошкодження керамічної захисної гільзи.

З цієї причини термометри із захисними гільзами з кераміки C 799 необхідно попередньо нагріти перед установкою, а потім повільно вставити в процес.

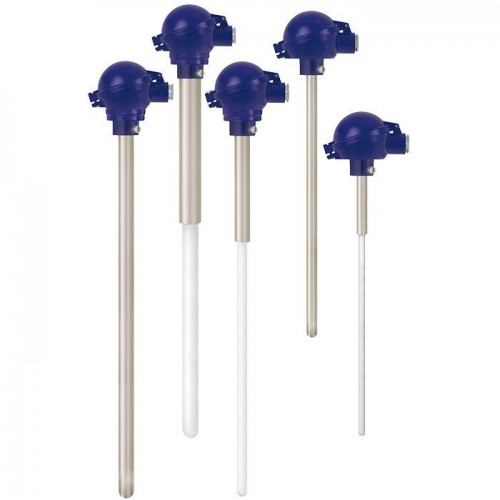

Приклад виконання термопари TC80 для високих температур

Технічні характеристики згідно з типовим листом: TE 65.80

Опис складання термопари: AMK за EN50446 (металева захисна гільза з керамічною внутрішньою стороною, форма головки A).

З'єднувальна головка: Головка ASZ-H, алюміній, висока відкидна кришка з бічними кріпильними болтами

Різьба під кабельне введення / роз'єм: M20 x 1.5

Приєднання термометра до головки: прямий, фіксація 2 гвинтами

Клемний блок / перетворювач: T16, цифровий перетворювач, 4-20 мА, універсально програмований

Варіант виконання: стандарт

Матеріал зовнішньої гільзи: вуглецева сталь (1.0305)

Діаметр зовнішньої захисної трубки: 22 мм x 18 мм

Матеріал внутрішньої гільзи: C610 кераміка (60 %)

Діаметр внутрішньої гільзи: 15 мм x 11 мм

Елемент: тип S (Pt-10%Rh/Pt) 0...+1480 °C (ANSI), 0...+1600 °C (DIN)

Кількість чутливих елементів: один

Точність: клас 2 згідно з IEC 60584

Перетин дроту сенсора: Ø 0,50 мм

Розмір A (глибина занурення): 710 мм

Технічні характеристики згідно з типовим листом: TE 16.01

Вихідний сигнал: 4 ... 20 мА, 2-провідний

Монтажне виконання: для монтажу в сполучну головку

Вибухозахист: без

Допустима температура навколишнього середовища: стандартний діапазон -40...85°C

Налаштування вхідного сигналу: користувацька конфігурація

Конфігурація вхідного сигналу: термопара тип S

Схема підключення вхідного сигналу: термопара (вбудована компенсація холодного спаю)

Нижня межа діапазону вимірювань: 0

Верхня межа діапазону вимірювань: 1200

Сигналізація про помилку: Вихід за нижню межу діапазону 3,5 мА
