Proline Prowirl D 200 вихровий витратомір Endress+Hauser.

Не потребує обслуговування.

Прилад без фланцевого виконання, доступне роздільне виконання витратоміра.

Область застосування.

Вимірювання об'ємної витрати насиченої/перегрітої/вологої пари, газів і рідин.

Типорозміри: DN15, 40, 50, 80, 100, 150.

Можливе ATEX виконання.

Вихідний сигнал: 4-20 мА HART, імпульсний/частотний/перемикаючий, додатковий вхід 4-20 мА, FOUNDATION, PROFIBUS PA.

Виконання з/без дисплея.

Можливо закодувати корпус приладу з литого алюмінію, нержавіючої сталі.

Вбудований датчик температури для вимірювання масової витрати пари.

Можливо вибрати 3 варіанти виконання вихрового витратоміра Proline Prowirl D 200:

1. об'ємний потік, стандартний

2. об'ємний потік, висока температура (низька) температура

3. масова витрата

Функції діагностики.

Витратомір пропонує широкі можливості діагностики, наприклад, відстеження температур рідини і навколишнього середовища, екстремальних умов потоку тощо.

Мінімальні та максимальні значення:

■ Частота

■ Температура

■ Швидкість

■  Тиск

Вимірювальна система Proline Prowirl D 200 може бути виготовлена в компактному (трансмітер і сенсор складають єдину механічну конструкцію) і роздільному вигляді.

Для досягнення зазначеного рівня точності, витратомір повинен бути встановлений з дотриманням довжин прямолінійних ділянок до і після місця установки.

Якщо необхідні вхідні прямі ділянки забезпечити неможливо, встановіть спеціально спроектований стабілізатор потоку.

Під час монтажу зовнішніх приладів (датчик тиску, температури) також потрібно дотримуватися довжини вихідних прямих ділянок.

Монтажний комплект

Для монтажу і центрування безфланцевих витратомірів Proline Prowirl D 200 використовуються центрувальні кільця, які поставляються в комплекті з приладом.

Приклади вимірюваних середовищ.

1. Пара (перегріта пара, насичена, волога).

2. Газ (один газ без домішок, газова суміш, повітря, природний газ).

3. Рідини (вода, зріджений газ, інша рідина).

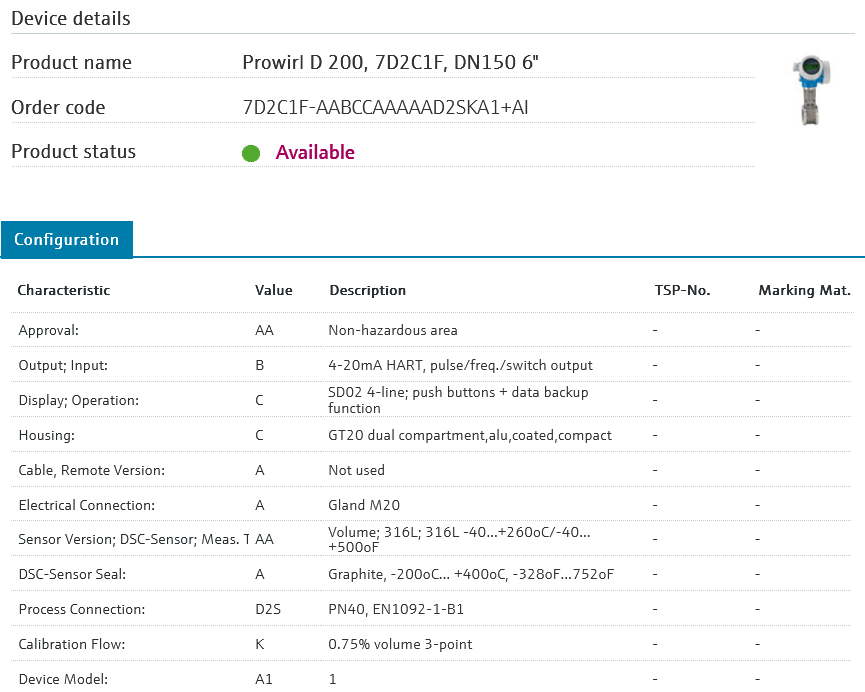

Приклад виконання вихрового витратоміру Prowirl D 200, 7D2C1F, DN150 6"
