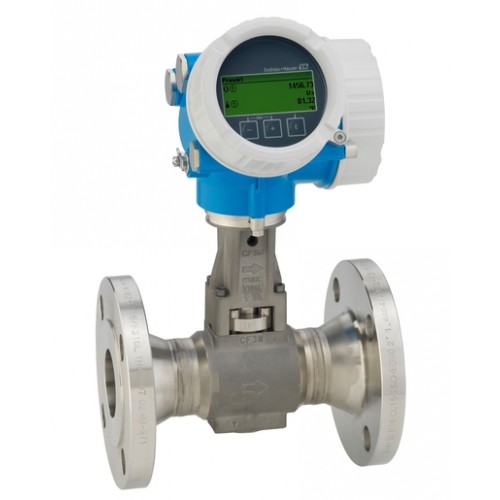

Вихровий витратомір пари Proline Prowirl F 200 з функцією виявлення вологої пари і першокласною точністю.

Характеристики приладу.

- Виявлення вологої пари для DN 25 ... 300 (1 ... 12").

- Гнучке позиціонування комірки тиску.

- Промислове виконання для вимірювання тиску.

- Модуль дисплея з функцією передавання даних.

- Надійний корпус із двома відсіками.

Переваги.

- Просте управління енергоресурсами - вбудовані функції вимірювання температури і тиску для пару і газів.

- Компактна конструкція - компенсація прямої вхідної ділянки.

- Стабільна точність аж до Re 10 000 - вихрового витратоміра з найвищою лінійністю.

- Довготривала стабільність - міцний ємнісний датчик без дрейфу.

- Зручне прокладання кабелів приладу - окремий клемний відсік.

Вимірювання температури.

Опція "Масова витрата" доступна в коді замовлення для "Виконання датчика". За допомогою цієї опції вимірювальний прилад може визначати температуру середовища.

Температура вимірюється з використанням термодатчиків Pt 1000.

Вказані сенсори вбудовані в датчик DSC і перебувають у тепловому контакті з рідиною.

Вимірювання тиску розташоване безпосередньо на корпусі вимірювача на рівні кромки тіла.

Положення відводу для відбору тиску вибрано таким чином, щоб тиск і температуру можна було виміряти в одній і тій самій точці.

Це забезпечує точну компенсацію щільності та/або енергії рідини з використанням тиску й температури.

Виміряний тиск має тенденцію бути дещо нижчим, ніж тиск у трубопроводі. З цієї причини Endress+Hauser пропонує корекцію тиску в трубопроводі (вбудовану в пристрій).

Масова витрата обчислюється як результат добутку об'ємної витрати і робочої щільності.

Для насиченої пари, води та інших рідин робоча щільність є функцією температури.

Для перегрітої пари і всіх інших газів робоча густина є функцією температури і тиску.

Наведену об'ємну витрату обчислюють як результат добутку об'ємної витрати і робочої густини, поділений на базову густину.

В разі води та інших рідин робоча густина є функцією температури.

В всіх інших газів робоча густина є функцією температури і тиску.

Proline Prowirl F 200 серія C.

У приладах серії C можна вибрати опцію з масовою витратою пари (або рідини), опція з коміркою вимірювання тиску.

7F2C15 - DN15

7F2C25 - DN25

7F2C40 - DN40

7F2C50 - DN50

7F2C80 - DN80

7F2C1H - DN100

7F2C1F - DN150

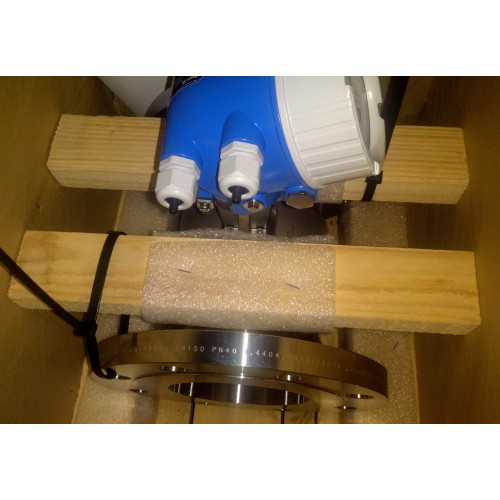

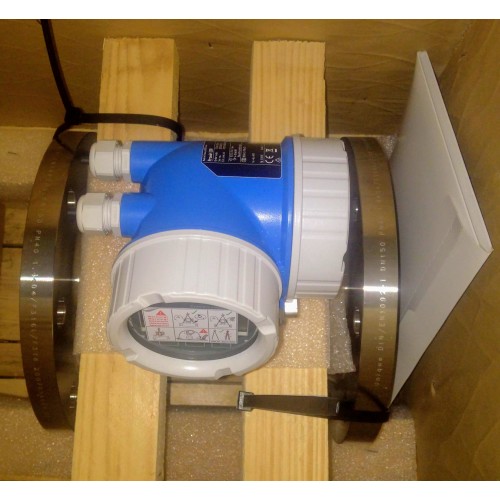

Розшифрування опцій вихрового витратоміра Prowirl F 200, 7F2C1F, DN150 6", серія C.

7F2C1F-AADCCAADAADAAED2SKA1+AI

Виконання: для безпечних середовищ.

Вихід: 4-20mA HART, pulse/freq./switch; 4-20mA input.

Дисплей: 2-х рядковий, натискні кнопки.

Корпус: два відсіки, алюміній з покриттям, компактне виконання.

Ел. підключення: кабельний ввід M20.

Виконання сенсора: масова витрата пари, вбудований датчик температури і тиску.

Ущільнення: графіт, -200oC... +400oC

Датчик тиску: 40bar

Мех. підключення: PN40, фланцеве EN1092-1-B1

Калібрування: 0.75% volume 3-point

Мова інтерфейсу: російська.

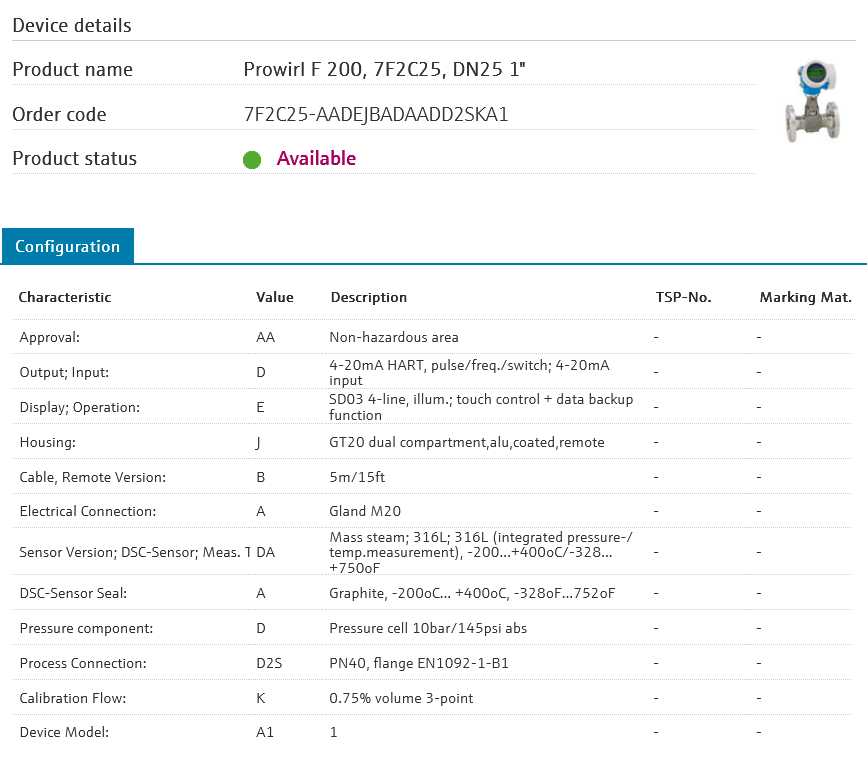

Приклад виконання витратоміру Prowirl F 200, 7F2C25, DN25 1"
