Застосування

Широкий спектр застосувань в суднобудуванні, виробництві труб і апаратів, машинобудуванні та промисловому опаленні

Для використання з механічним термометром моделі WIKA SWT52G.

Особливі характеристики

Економічна конструкція

Швидке регулювання і заміна термометрів

Опис

Кожна гільза/захисна трубка WIKA SWT52G є важливим компонентом будь-якої точки вимірювання температури. Вона використовується для відокремлення процесу від навколишнього середовища, захищаючи таким чином навколишнє середовище і обслуговуючий персонал, а також захищає від агресивних середовищ, високого тиску і швидкості потоку від самого датчика температури і, таким чином, дозволяє замінювати термометр під час роботи.

Виходячи з майже безмежних можливостей застосування, існує велика кількість варіантів, наприклад, конструкцій або матеріалів гільзи/захисної трубки. Тип технологічного з'єднання і основний метод виготовлення є важливими критеріями диференціації конструкції.

Основну відмінність можна провести між різьбовими і приварними гільзами/захисною трубкою, а також фланцевими з'єднаннями.

Крім того, можна розрізняти захисні трубки і гільзи. Захисні трубки виготовляються з трубки, яка закривається на кінці привареним суцільним наконечником. Гільзи виготовляються з прутка.

Серія захисних трубок SWT52x з різьбленням або приварюванням 1) спеціально адаптована для використання з механічними термометрами моделі 52.

Завдяки економічній конструкції та швидкому налаштуванню і заміні термометра, ці захисні трубки є найкращим вибором для використання в машинобудуванні та опалювальній техніці.

1) Для короткої довжини вставки (мідний сплав) опціонально - суцільно оброблена версія.

Стандартне виконання для довжини штоку 63 мм:

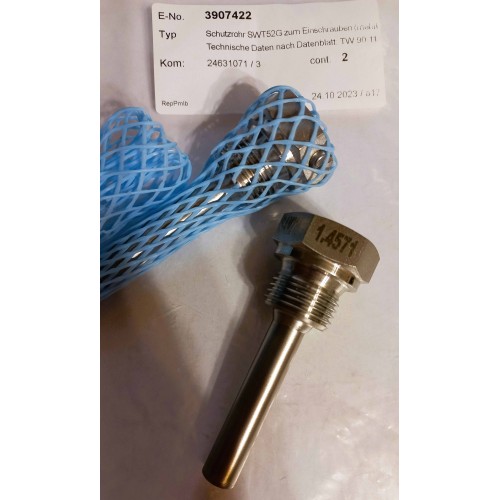

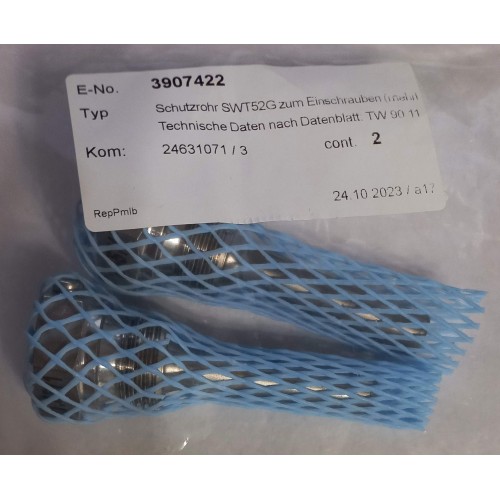

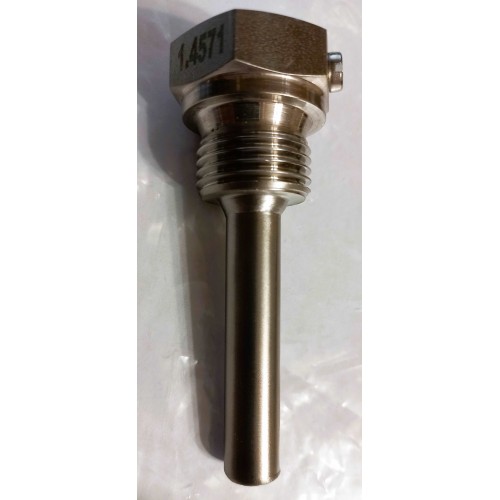

Захисна гільза модель SWT52G для термометрів моделі 52.
Приєднання до процесу: вкручувана.
Приєднання до термометра: фіксувальний гвинт
Отвір: для термометрів із діаметром штока 8 мм, зовнішній діаметр захисної гільзи: 10 мм.

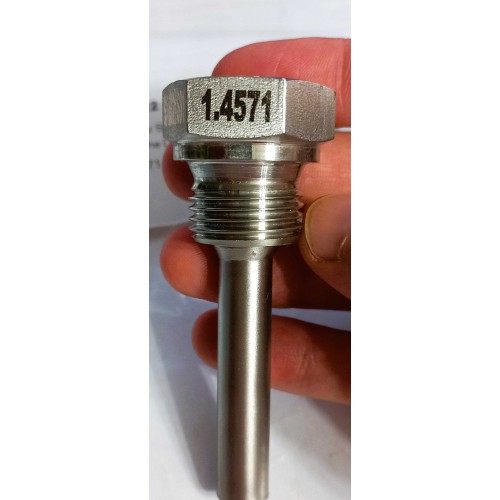

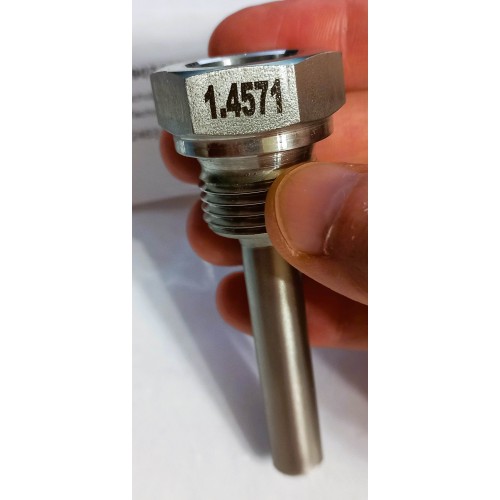

Матеріал захисної гільзи: нержавіюча сталь 1.4571.
Приєднання до процесу: E=G 1/2 B.
Монтажна довжина l1: 63 мм.
Розмір отвору d1: трубка 10 x 0,9 мм (1.4571)
