Складові гільзи з різьбовим приєднанням.

Виконання відповідно до DIN 43772 форма 5, 8.

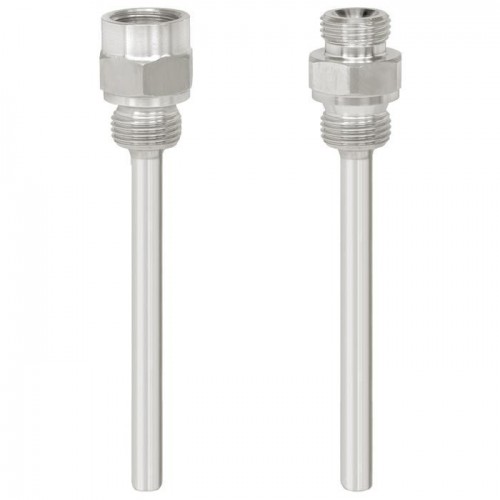

Моделі TW45-F, TW45-G.

Застосування.

Хімічна промисловість, машинобудування, виробничі процеси.

Для низьких і середніх робочих навантажень.

Опис.

Гільза є важливим елементом будь-якої точки вимірювання температури.

Гільза слугує бар'єром між технологічним середовищем і навколишнім простором, захищаючи вимірювальне обладнання і персонал від впливу агресивних середовищ, високого тиску, а також забезпечуючи можливість заміни термометра в процесі експлуатації.

Вибір гільзи залежить від типу технологічного з'єднання (фланцеве, різьбове та стерильне з'єднання) та умов виробничого процесу.

Основні варіанти конструкції представлені різьбовими, приварними і фланцевими гільзами.

Розрізняють складові та цільні захисні гільзи.

Складові гільзи виготовляються з порожнистої трубки, на один із кінців якої приварюється заглушка.

Цілісні гільзи виготовляють із цільного металевого прутка.

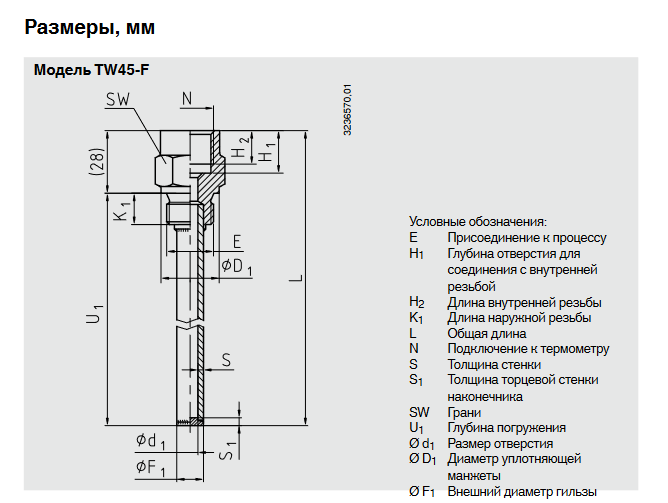

Приклад виконання захисної гільзи TW45

Гільза TW45, виготовлена за DIN 43772 (форма 5,8)

Технічні характеристики згідно з технічним паспортом: TW 95.45

Тип гільзи: форма 5 (внутрішня різьба до термометра)

Матеріал: нержавіюча сталь 1.4571

Технологічна різьба [P або E]: G 1/2 B

Підключення до термометра [N]: G 1/2 з внутрішньою різьбою

Довжина вставки [U1]: 182 мм

Розмір трубки: трубка 12x2,5 мм для датчика 6 мм (DIN 43772)
