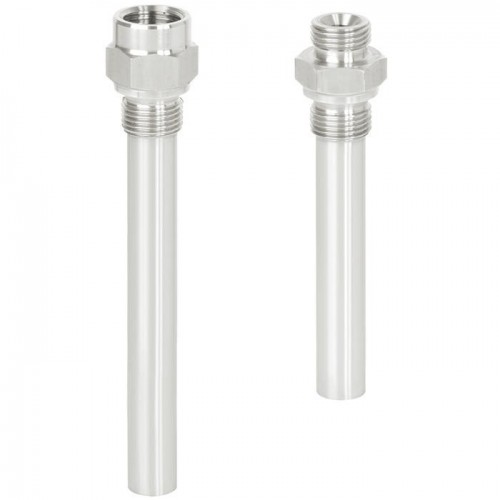

Різьбова захисна гільза (суцільно точена). Версія за DIN 43772 форма 6, 7, 9. Модель TW50

Застосування.

Хімічна промисловість, технологічні процеси, виробництво установок процеси, виробництво установок.

Для високих технологічних навантажень.

Особливості.

Версія за DIN 43772

Модель TW50-H: Форма 6

Модель TW50-I: Форма 7

Модель TW50-J: Форма 9

Опис.

Основним критерієм відмінності конструкцій є тип технологічного приєднання і метод виготовлення.

В основному розрізняють різьбові захисні гільзи, гільзи під приварювання і гільзи з фланцевим приєднанням.

Крім того, вони можуть відрізнятися і за методом виготовлення - складові та суцільно точені.

Складові захисні гільзи виготовляються з трубки, закритої з одного кінця приварним наконечником.

Суцільно точені захисні гільзи виготовляються з цільного прутка.

Приклад виконання захисної гільзи, артикул 3909202

Гільза TW50, суцільнооброблена DIN 43772 (форма 6,7,9)

Технічні характеристики згідно з технічним паспортом: TW 95.50

Тип гільзи: Форма 6 (внутрішня різьба до термометра, пряма технологічна різьба)

Матеріал: нержавіюча сталь 1.4571

Технологічна різьба [P або E]: G 1/2 B

Підключення до термометра [N]: G 1/2 з внутрішньою різьбою

Довжина вставки [U1]: 142 мм

Розмір отвору [B або d1]: 9,0 мм

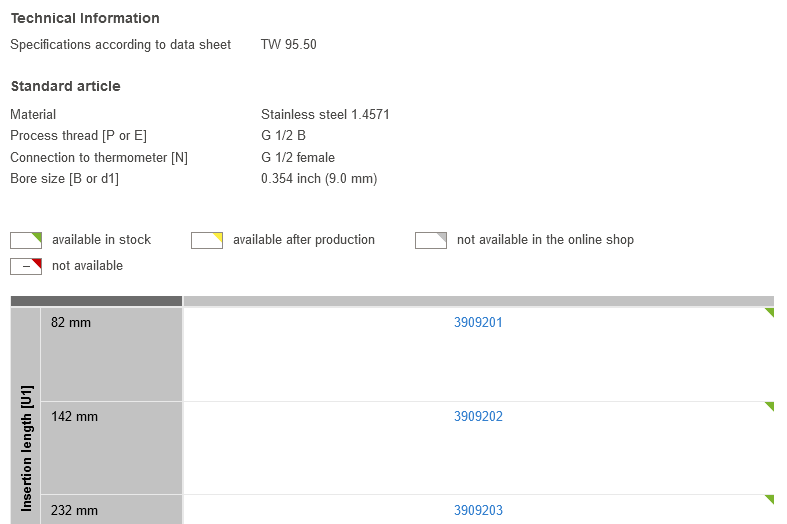

Стандартні артикули WIKA TW50

Приклад виконання термометра WIKA R5502 в комплекті із гільзою TW50.

Корпус: нержавіюча сталь

Матеріал штока: нержавіюча сталь

Модель: R 5502, номінальний розмір 100, приєднання знизу (радіальне)

Тип приєднання: стандартний, зовнішнє різьблення

Діапазон шкали: -30 °C ... +50 °C

Приєднання до процесу: G 1/2 B

Діаметр штока: 6 мм

Довжина штока L1: 200 мм

Скло: плоске інструментальне скло

Клас точності: клас 1 згідно з EN 13190

TW50 цільна захисна гільза

Матеріал: нерж. сталь 1.4571

Різьба приєднання до процесу [P або E]: G 1/2 B

Приєднання до термометра [N]: G 1/2 внутрішня

Глибина занурення [U1]: 182 мм
