Пропонуємо розглянути реле тиску WIKA з трубкою Бурдона вогнестійкий корпус Ex d Моделі BA, BAX.

В переліку обладнання WIKA немає електроконтактних манометрів із виконанням перемикаючої групи Ex d, є прилади з перемикаючою групою Ex i.

Застосування

Контроль тиску та керування процесами.

Критично важливі для безпеки застосування в загальному технологічному обладнанні, особливо в хімічній та нафтопереробній промисловості, нафтопереробці, нафтохімічній промисловості, енергетиці, в т.ч. в атомній енергетиці.

Для газоподібних, рідких і агресивних середовищ, також в агресивному середовищі.

Особливості

Для перемикання електричних навантажень не потрібна напруга живлення.

Міцний корпус вимикача з 316L, IP66, NEMA 4X.

Діапазони налаштувань від 0 ... 2,5 бар до 0 ... 1 000 бар, вакуумні діапазони.

Повторюваність точки перемикання < 0,5 %.

1 або 2 незалежні уставки, SPDT або DPDT, висока потужність перемикання до 250 В змінного струму, 20 А.

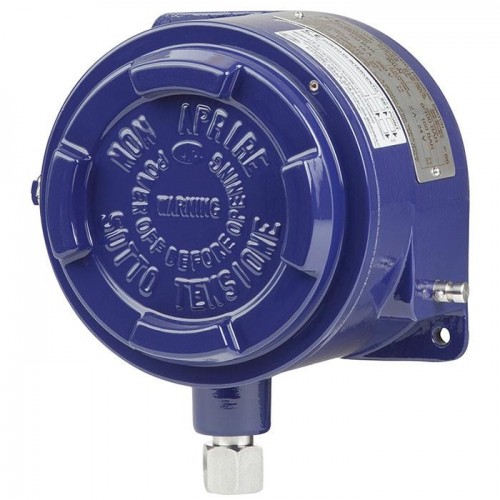

Приклад з виконанням реле тиску WIKA BA, BAX.

Перемикач тиску, з трубкою Бурдона, вибухозахищений корпус Ex d

Технічні характеристики згідно з типовим листом: PV 32.21 (BAX)

Невідтворюваність уставки: ≤ 0,5% від діапазону

Модель BA, Ex d IIC Gb, Ex tb IIIC Db і Ex d II 2 GD, only for non-flammable process fluids

2 x SPDT або 1 x DPDT срібний контакт

0 ... 40 кг/см2, робочий діапазон 0 ... 40 кг/см2, тиск підтвердження 75 кг/см2

Уставка не визначена

технологічне приєднання: Адаптер M 20 x 1,5 зовнішня

електричне підключення: M20x1,5 внутрішня

Трубка Бурдона і приєднання до процесу AISI 316L

Корпус із пластиною для настінного або прямого монтажу

Дозволи / Сертифікати: з

Стандарт перемикача: без

Ступінь Захисту: IP66

марка: WIKA

Одиниці: кг/см2

BADN 0 ... 40 kg/cm2
