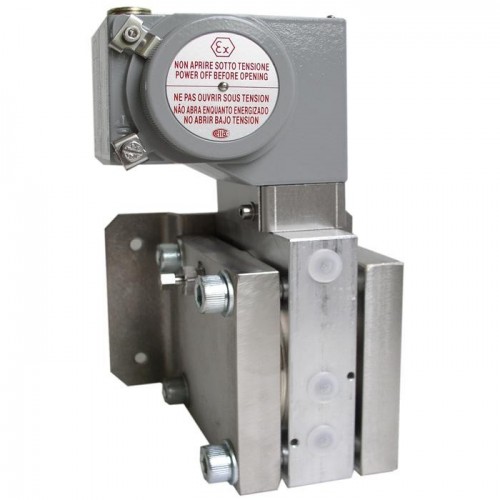

Компактне реле перепаду тиску WIKA DC, DCC. Іскробезпечне виконання Ex ia.

Застосування

Контроль перепаду тиску і керування процесами

Критично важливі для безпеки застосування в загальних технологічних приладах, особливо в хімічній і нафтохімічній промисловості, нафтогазовій промисловості, енергетиці, в т.ч. на атомних електростанціях, водопостачанні/водовідведенні, гірничодобувній промисловості.

Для газоподібних, рідких і агресивних середовищ, в тому числі в агресивному середовищі

Фільтрація і контроль рівня

Особливості

Для перемикання електричних навантажень не потрібне джерело живлення

Міцний корпус вимикача з алюмінієвого сплаву або нержавіючої сталі 316L, IP66, NEMA 4X

Діапазони налаштувань від 0 ... 160 мбар до 0 ... 40 бар з високим статичним і високим одностороннім тиском до 250 бар

1 уставка, SPDT або DPDT, висока потужність перемикання до 250 В змінного струму, 15 А

Для забезпечення максимально гнучкої роботи реле перепаду тиску оснащені мікровимикачами, які дозволяють безпосередньо комутувати електричне навантаження до 250 В змінного струму, 15 А. Для менших номінальних потужностей перемикання, наприклад, для застосування в ПЛК, можна вибрати мікровимикачі, заповнені газом аргоном, з позолоченими контактами.

Технологічне з'єднання з міжосьовою відстанню 54 мм нижнього кріплення дозволяє легко і зручно монтувати стандартний клапанний колектор.

Стандартне виконання

Вимірювальна система: подвійна мембрана з передавальним валом, без ущільнювальних елементів

Корпус перемикача: алюмінієвий сплав, що не містить міді, з покриттям епоксидною смолою

Нержавіюча сталь 316L (тільки для моделі DC)

Захист від несанкціонованого доступу. Табличка з нержавіючої сталі з лазерним гравіюванням

Пиловологозахист: IP66 за EN/МЕК 60529, NEMA 4X

Допустима температура:

Навколишнє середовище T amb: -30 ... +85 °C

Вимірюване середовище TM: -30 ... +85 °C

Перемикаючий контакт: мікроперемикачі з фіксованою зоною нечутливості

1 x SPDT (однополюсний контакт)

1 x DPDT (двополюсний контакт)

Функція DPDT реалізована за допомогою 2 одночасно SPDT-мікроперемикачів, що спрацьовують одночасно в межах 2 % від діапазону.
