Перетворювач різниці тиску WIKA DPGT40 (диференційний манометр, манометр перепаду тиску).

Манометри диференціального тиску серії DELTA в першу чергу використовуються для моніторингу низьких перепадів тиску там, де є високі вимоги до одностороннього надлишкового тиску і статичного тиску.

Низький діапазон вимірювання від 0 ... 160 мбар

Прилад вимірює різницю тиску та робочий тиск на трубопроводі, вихідний сигнал 4-20 мА, 0-20 мА, 0-10 В.

Діаметр корпусу пристрою 100 мм.

Диференційний тиск: 0...0,25 до 0...10 бар.

Робочий тиск: 0...25 бар.

Діапазон перевантаження до 25 бар на будь-якій стороні (на стороні високого та низького тиску).

Точність вимірювань перепаду тиску: ≤ 2,5 % інтервалу.

Підключення до джерела тиску: 2 x G 1/4 внутрішня різьба чи зовнішня різьба.

Діапазон температур вимірюваного середовища: до 90°С

Датчик перепаду тиску може комплектуватися 4-х вентильним блоком (вентиль високого тиску, низький тиск, вентиль для деаерації, вентиль вирівнювання тиску).

Як опція, можливе виготовлення приладу з класом точності 1,6 (для діапазонів 0-1 бар, 0-10 бар).

Ступінь захисту IP65.

Датчик перепаду тиску застосовують для контролю фільтрів, компресорів, насосів.

При чистому фільтрі перепад тиску буде мінімальним, за допомогою вихідного сигналу контролер прийматиме рішення про рівень забрудненості фільтра.

Коли фільтр буде забруднений, перепад тиску збільшиться (тиск до фільтра буде більшим, ніж тиск після фільтра).

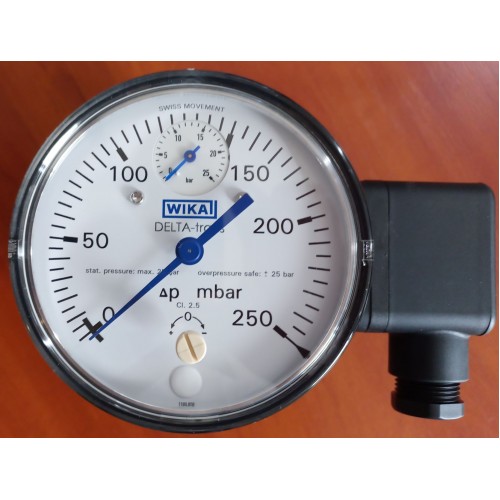

Приклад виконання датчика диф. тиску WIKA DPGT40

Перетворювач диференційного тиску DELTA-trans

З вбудованою індикацією диференціального та робочого тиску

Модель DPGT40

Технічні характеристики згідно з типовим листом: PV 17.19

Монтажне приладдя: монтажний фланець із 3-ма отворами на задній кришці корпусу

Манометр диференціального тиску: 100 мм

Клас точності диференціального манометра: клас 2.5

Діапазон вимірювання: 0 бар...1 бар

Допустима температура процесу: -10...+90 °C

Допустима температура середовища: -10...+70 °C

Пиловологозахист: IP 65

Вимірювальні камери зі стандартного матеріалу: алюміній, чорний лакований

Приєднання до процесу: 2 x G 1/4 внутрішня

Положення приєднання: радіальне, в лінію

Скло: пластикове, з підстроюванням нульової точки

Вихідний сигнал: 4 ... 20 мА, 2-провідний

Електричний сигнал: L-роз'єм, 6 пін + затиск заземлення

Вентильний блок / вентиль вирівнювання тиску: 4-ходовий вентильний блок, нержавіюча сталь

Стандарт манометра: міжнародний (Європейський стандарт)

Логотип виробника: *WIKA*

Серійний номер на циферблаті: серійний номер *...*

Розділова мембрана / ущільнення: Фтор-каучук (FPM/FKM)
