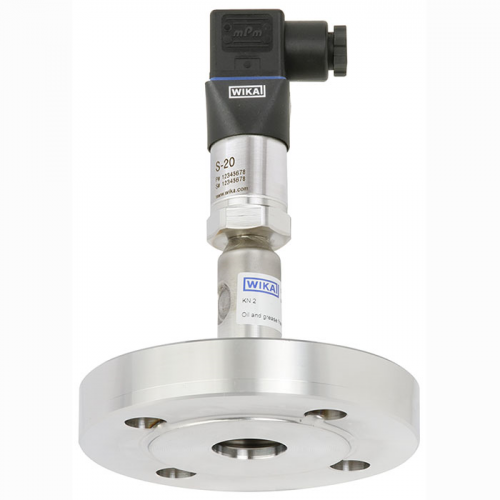

Датчик тиску в комплекті з мембранним розділювачем WIKA DSS26T.

Прилад для фланцевих приєднань із невеликим розміром.

Застосування.

Для гарячих, агресивних, в'язких середовищ.

Механічне приєднання: фланцеве DN25 за EN 1092-1, фланцеве приєднання за ASME B16.5

Вихідний сигнал: 4-20 мА

Діапазон температур вимірюваного середовища: -10... +150 С

Похибка вимірювання: менше 0,5%

Матеріал, що контактує з вимірюваним середовищем: нержавіюча сталь 316L (1.4435)

Перевантаження: 2-х кратне при діапазоні тиску більше 10 бар, 3-х кратне при діапазоні тиску менше 10 бар.

В більшості випадків датчик тиску в зборі з розділювачем середовищ WIKA DSS26T застосовують у хімічній і нафтопереробній промисловості.

Прилад відмінно себе зарекомендував для вирішення завдань з підвищеними вимогами до вимірювальної продукції.

Приклад виконання вимірювальної системи WIKA DSS26T

Одиниця вимірювання: бар

Діапазон вимірювання: 0...6 бар манометричний

Вихідний сигнал: 4...20 мА, 2-провідний

Джерело живлення: постійний струм 8...35 В

Електричне з'єднання: кутовий роз'єм DIN 175301-803 A

Монтаж: прямий монтаж

Системна заповнювальна рідина: KN 2 Силіконове масло для загального застосування

Одиниця вимірювання температури: Цельсій

Мінімальна температура процесу: - 10°C

Максимальна температура процесу: + 150°C

Мінімальна температура навколишнього середовища при вимірюванні тиску: + 10°C

Макс. температура навколишнього середовища при вимірюванні тиску: + 40 °C

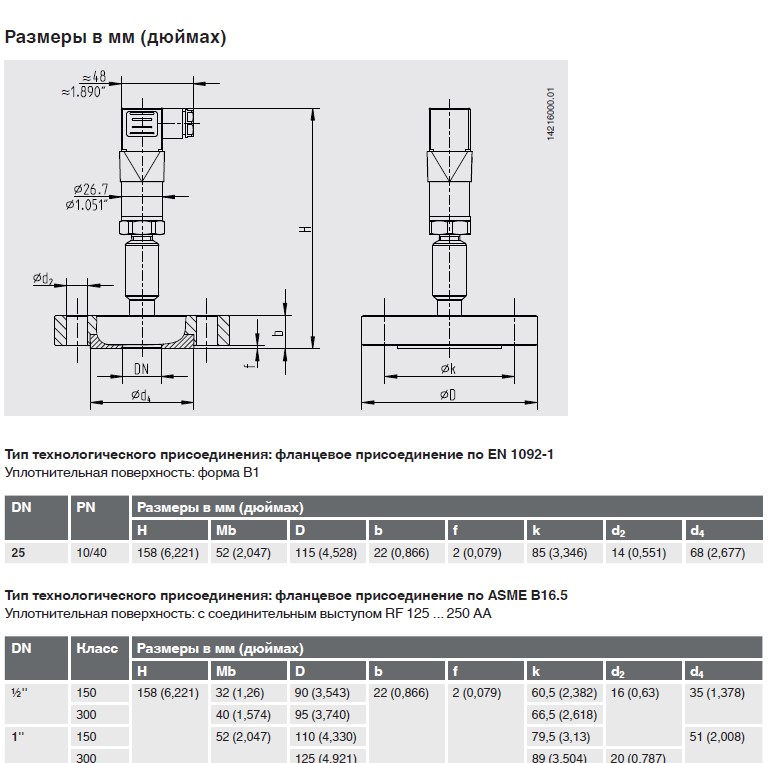

Стандарт технологічного підключення: відповідно до EN 1092-1

Технологічне підключення: DN 25

Номінальний тиск: PN 40

Ущільнювальна поверхня: форма B1

Змочені деталі: нержавіюча сталь 1.4404/1.4435 (316L); UNS S31603
