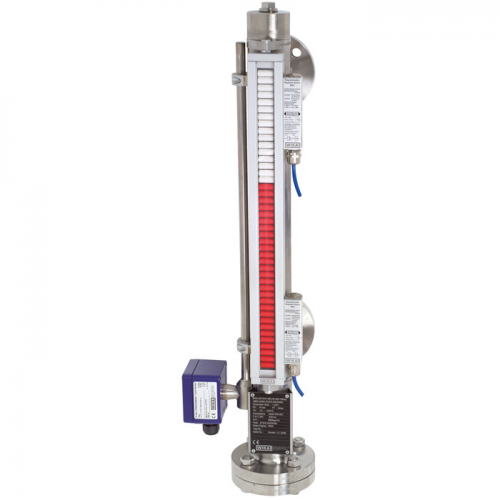

Байпасний індикатор рівня, модель BNA, з опціональним датчиком рівня та магнітним перемикачем.

Байпасний рівнемір KSR KUEBLER.

Малогабаритна конструкція, модель WIKA BNA-C.

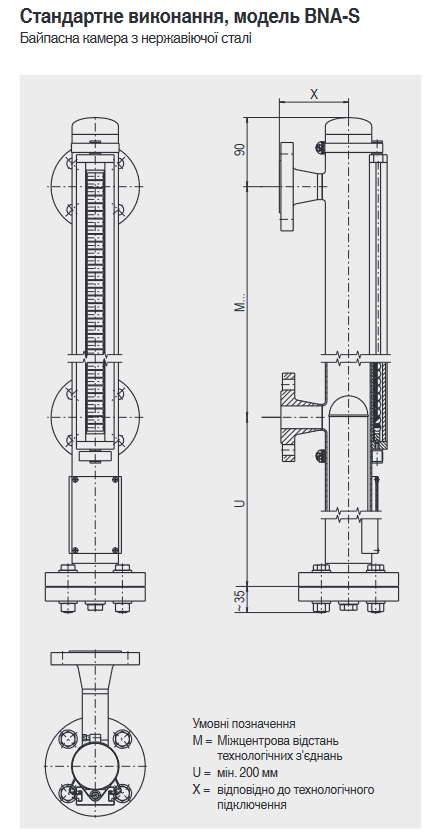

Стандартне виконання, модель WIKA BNA-S.

Високотемпературне виконання, модель WIKA BNA-H.

Версія з пластмаси, модель WIKA BNA-P.

Версія DUPlus, стандартна, модель WIKA BNA-SD.

Версія DUPlus, для високого тиску, модель WIKA BNA-HD.

Зріджений газ/версія KOPlus, модель WIKA BNA-L.

Спеціальні матеріали, модель WIKA BNA-X.

Версія з сорочкою обігріву, модель WIKA BNA-J.

Байпасні покажчики рівня WIKA BNA (KSR KUEBLER) широко застосовують для вимірювання рівня різних рідин у резервуарах, за допомогою

такого рівнеміра ми можемо візуально слідкувати за зміною рівня рідини в цистерні, не використовуючи джерело живлення.

Магнітний роликовий індикатор байпасного рівнеміра WIKA виготовляється зі шкалою і без шкали.

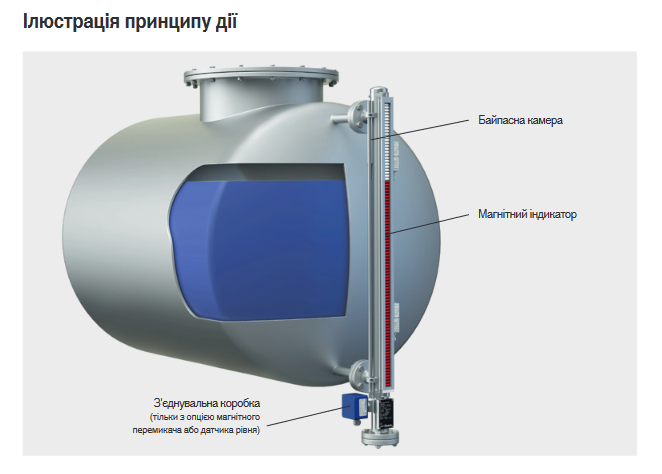

Принцип роботи рівнеміра ґрунтується на законі сполучених посудин, рівень у резервуарі пропорційний рівню рідини в рівнемірі, магнітні роликові індикатори, стикаючись із рідиною, перекручуються навколо своєї осі, і ми бачимо червону частину ролика.

Цей тип вимірювання рівня рідини має низку переваг:

1. Надійність (вимірювання проводиться за принципом сполучених посудин, поплавок у байпасному рівнемірі WIKA рухається разом із

вимірюваною рідиною).

2. На точність вимірювань не впливають безліч чинників (температура, піноутворення, електрична провідність рідини, зміна густини, тиск і т. д.)

Покажчик рівня може працювати в діапазоні температур від -160 ... +450 С, діапазон тиску до 420 бар, розрахункова густина вимірюваного середовища до 400 кг / м3, даний тип рівнеміра може бути виготовлений у вибухозахищеному виконанні.

Байпасні рівнеміри виготовляються з нержавіючої сталі (температура вимірюваного середовища -160...+450 С) або з міцного пластику (температура вимірюваного середовища -25... +80 С).

3. Точність вимірювання від 0,5 см, можливе виконання байпасного рівнеміра з точністю показань 1 мм.

4. Для контролю та реєстрування рівня рідини байпасний рівнемір WIKA може бути укомплектований перетворювачами, що видаватимуть сигнал пропорційний рівню рідини в резервуарі.

Можливість виконання з вихідними сигналами (4-20 мА, Hart, fieldbus, profibus тощо).

5. Вибухозахищене виконання.

Просте встановлення байпасного рівнеміра WIKA, непотрібне повторне калібрування рівнеміра WIKA

При різниці щільності вимірюваних рідин від 50 кг/м3, можливість вимірювання рівня розділу фаз рідини.

Головний фактор вибору байпасного рівнеміра WIKA - надійність (візуальне вимірювання рівня вимірюваної рідини можливе за відсутності живлення рівнеміра).

В лінійці продукції WIKA, є можливість вибрати безліч рівнемірів з різними принципами роботи.

Приклад виконання байпасного рівнеміру для вимірювання рівню мастила.

Магнітний покажчик рівня Тип BNA-S00C

Дозвіл: Ex c; KEMA 02ATEX2106 X ll 1/2 G c T1...T6

Додаткові схвалення: TR.UA.115 (Україна)

Тиск: 25 бар ; Temp.: -10°C...40°C; Щільність рідини: 895 кг/м³.

Розрахунковий тиск: 38 бар

Розміри камери: Зовнішній діаметр 60,3 x 2 мм Подвійна нержавіюча сталь 316/316L (EN 1.4401/1.4404)

Приєднання до процесу: Фланець DIN EN 1092-1 DN 25 PN 40 Форма B1

Міжцентрова відстань: 1700 мм

Вимірювальний діапазон: 1700 мм

Закінчення верху камери: Трубна заглушка

Закінчення низу камери: Фланець KSR розмір зовнішнього діаметра 130 мм

Дренажне з'єднання: Дренажна пробка 1/2 "BSP

Поплавок: ZVS

Індикатор рівня: BMD-SA, алюмінієвий корпус із пластиковими роликами

Демпфуючий елемент: Демпфуюча пружина, знизу і зверху, з кришкою

Прокладки: Sigraflex Universal Pro

Болтові з'єднання: Серія M, нержавіюча сталь 316 (1.4404 / A4-70)

Верхня камера (T): 100 мм

Нижня камера (U): 100 мм

Бічна дистанція (X): 90 мм

Табличка: Лазерний друк на алюмінії

BGU-A-E

Магнітний перемикач рівня для магнітного покажчика рівня BGU-AI

Базовий тип: BGU-A, герконовий, алюмінієвий корпус підключення, кабельне введення

Іскробезпечний ланцюг Ex i макс. Ui 30В; Ii 100 мА; Pi 1Вт; Ci = 0; Li = 0

Кількість перемикачів: 2

Температура навколишнього середовища -40°C до 55°C

Номер сертифіката: LCIE 01 ATEX 6047 X / ll 1 G Ex ia llC T6-T3

Електричні підключення: M16 x 1.5 мм із кабельним вводом

Ступінь захисту: IP65

Додаткові схвалення: TR.UA.115 (Україна)

Магнітний перетворювач рівня для магнітного покажчика рівня Тип BLR-SBI

Дозвіл: Ex i; KEMA 01ATEX1052 X/II 2G Ex ia IIC T4...T6 Gb

Матеріал: Нержавіюча сталь 316Ti (EN 1.4571)

Корпус: Алюміній IP65 M20 x 1.5 мм з кабельним вводом

Вбудований перетворювач: T15.HA - 2х провідний Ex i

Вихідний сигнал: 4-20 мА

Розташування корпусу: Монтаж знизу під кутом

100% позиція рівня (L1): 0 мм

0% позиція рівня: 0 мм

Вимірювальний діапазон: 1700 мм

Довжина труби датчика: 1850 мм

Відстань між контактами: 10 мм

Додаткові схвалення: TR.UA.115 (Україна)
