Біметалеві термометри WIKA модель 55 (високоякісна промислова серія).

Застосування.

Загальні технологічні прилади в хімічній, нафтохімічній та нафтогазовій промисловості, енергетиці та промисловості, водопостачання/відведення стічних вод.

Вимірювання температури в жорстких і агресивних середовищах.

Модель WIKA 55 відповідає високим вимогам зі стійкості до агресивних середовищ.

Типи виконання:

WIKA A5525, діаметр корпусу HP 63, підключення ззаду (осьове).

WIKA A5500, діаметр корпусу HP 100, підключення ззаду (осьове).

WIKA A5501, діаметр корпусу HP 160, підключення ззаду (осьове).

WIKA R5526, діаметр корпусу HP 63, підключення знизу (радіальне).

WIKA R5502, діаметр корпусу HP 100, підключення знизу (радіальне).

WIKA R5503, діаметр корпусу HP 160, підключення знизу (радіальне).

WIKA S5550, діаметр корпусу HP 100, підключення ззаду, регульований шток і циферблат.

WIKA S5551, діаметр корпусу HP 100, підключення ззаду, регульований шток і циферблат.


Діапазони шкали: -70...600 °С

Розміри корпусу термометра: 63, 100, 160 мм

Змочувані частини корпусу приладу виготовлені з нержавіючої сталі.

Корпус, кільце корпусу: нержавіюча сталь 1.4301 (304)

Шток, технологічне приєднання: нержавіюча сталь 1.4571 (316Ti)

Підстроювання нуля ззаду корпусу (для версії з регульованим штоком і циферблатом).

Біметалеві термометри мають стандартні довжини штока: 63...1000 мм.

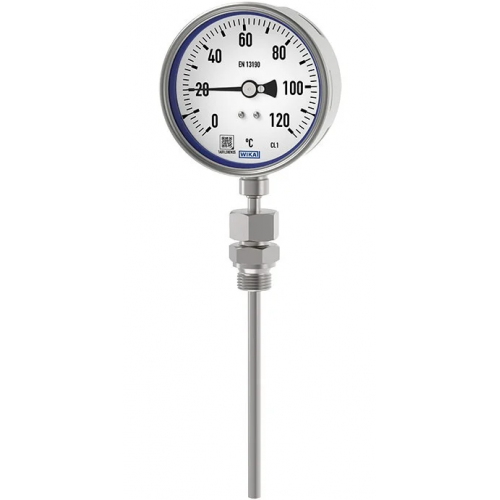

Можливе виконання термометра з радіальним підключенням (WIKA R5502), з регульованим штоком і циферблатом (WIKA S5550).

6 різних типів приєднання термометрів:

Стандартне (приєднання із зовнішнім різьбленням).

Гладкий шток (без різьблення).

Гайка із зовнішнім різьбленням.

Накидна гайка (внутрішнє різьблення).

Компресійний фітинг (ковзний по штоку).

Накидна гайка з фітингом.

Приклад виконання біметалевого термометра, з нержавіючої сталі WIKA R5502 в комплекті із захисною гільзою TW50.

Корпус: нержавіюча сталь

Матеріал штока: нержавіюча сталь

Модель: R 5502, номінальний розмір 100, приєднання знизу (радіальне)

Тип приєднання: стандартний, зовнішнє різьблення

Діапазон шкали: -30 °C ... +50 °C

Приєднання до процесу: G 1/2 B

Діаметр штока: 6 мм

Довжина штока L1: 200 мм

Скло: плоске інструментальне скло

Клас точності: клас 1 згідно з EN 13190

TW50 цільна захисна гільза

Матеріал: нерж. сталь 1.4571

Різьба приєднання до процесу [P або E]: G 1/2 B

Приєднання до термометра [N]: G 1/2 внутрішня

Глибина занурення [U1]: 182 мм

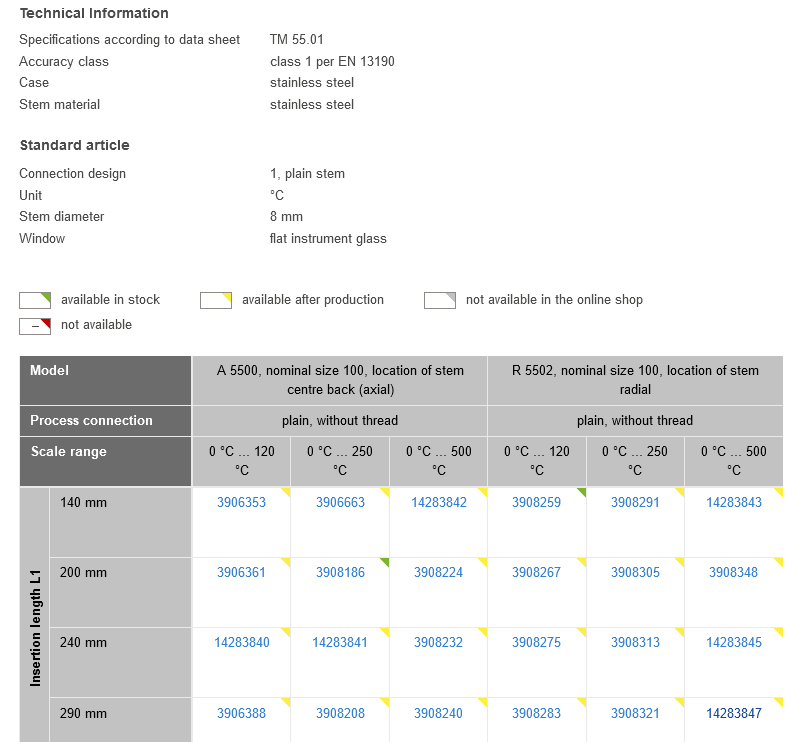

Стандартні артикули термометра із радіальним підключенням.
