Компактний термометр опору WIKA TR21-B.

Для стерильних застосувань, під кругове зварювання.

Застосування.

Харчова промисловість.

Фармацевтична промисловість.

Особливості.

Датчик можна калібрувати без необхідності зупинки процесу.

Просте та швидке електричне підключення за допомогою штекерного з'єднувача M12 x 1.

Вихідний сигнал (Pt100/Pt1000 у 3- або 4-провідній версії) або вбудованим перетворювачем з вихідним сигналом 4 ... 20 мА.

Самозливний і з мінімізованим мертвим простором, матеріали та якість обробки поверхні відповідно до стандартів гігієнічного дизайну.

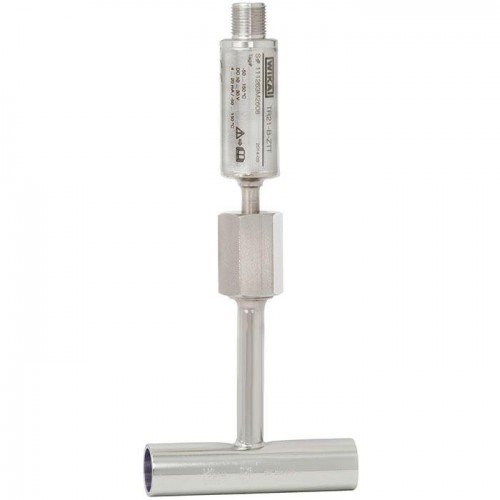

Приклад виконання термометра опору TR21-B в комплекті із захисною гільзою TW61.

TR21-B мініатюрний термометр.

Санітарні застосування, кругове вварювання, сенсор знімний

Технічні характеристики згідно з типовим листом: TE 60.27

Електричне приєднання: круглий роз'єм, М12х1, 4-контактний

Вихідний сигнал: Pt100, клас A (МЕК 60751), 4-провідний

Температура процесу: -30 ... +150°C

Захисна гільза: TW61 - корпус з наскрізним отвором (підготовлена до кругового зварювання)

Приєднання до процесу: EN 10357-A (DIN 11850) і DIN 11866-A

Розмір/виконання: DN 25 (трубка 29 x 1,5)

Матеріал змочуваних частин: нержавіюча сталь 1.4435, Ra<=0.8 μm

Довжина занурення [U1/l1]: 18 мм

Діаметр трубки шийки: 9 мм

Довжина шийки - гільзи [М]: 39 мм

Довжина шийки [N]: 79 мм

Довжина вимірювальної вставки (змінна вставка) [l1]: 60 мм

Допустима температура навколишнього середовища: -50 ... +85 °C

Розпіновка електричного приєднання: стандартна розпіновка Pt-сенсорів (див. типовий лист)

Протокол випробувань відповідно до EN 10204 2.2

Сертифікат матеріалу: змочувані металеві компоненти

Санітарні застосування: Ra <0,8 мкм шорсткість поверхонь змочуваних частин
