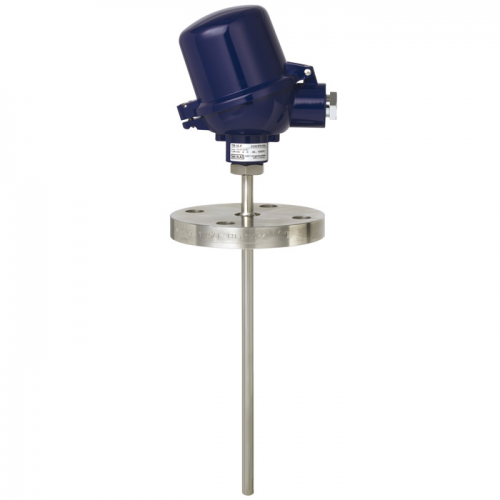

Фланцевий термометр опору WIKA TR10-F, зі складовою захисною гільзою.

Діапазон вимірюваних температур -200...+600 С.

Змінна пружна вимірювальна вставка.

Застосування.

Машинобудування, будівництво заводів і суден.

Енергетика та технологія електростанцій.

Спеціальні функції.

Діапазон роботи датчика від -196 ... +600 °C.

З вбудованою захисною гільзою.

Підпружинена вимірювальна вставка (змінна).

Вибухозахищені версії.

Опис

Термометри опору цієї серії призначені для вбудовування в посудини і трубопроводи. Доступні стандартні фланці відповідно до DIN EN або

ASME. Датчики температури підходять для рідких і газоподібних середовищ при помірному механічному навантаженні.

Змінну вимірювальну вставку можна зняти, не виймаючи весь датчик з установки.

Стандартне виконання

Датчик 1xPt100, 3-провідний
Клас точності датчика Клас B, IEC 60751
Діапазон температур обраного класу -50...+500°C
Головка / корпус BSZ-H, алюміній, подовжений фліп-топ
Розмір різьби кабельного вводу M20 x 1,5
Передавач Без (клемна колодка)
Матеріал захисної трубки Нержавіюча сталь 1.4571
Діаметр захисної трубки 12x2,5 мм
Розмір фланця EN 1092-1 DN 25
Номінальний тиск PN 10-40
Довжина шийки [MH/N] 130 мм
Матеріал оболонки Вимірювальна вставка Нержавіюча сталь 1.4571

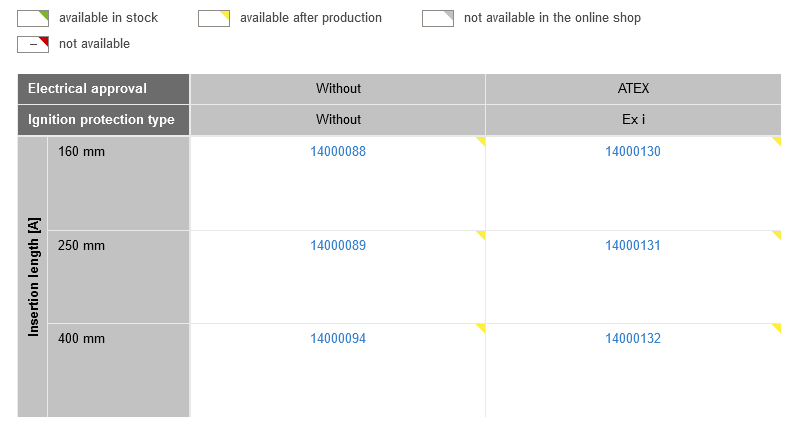

Стандартні артикули

Приклад виконання фланцевого термометру опору (артикул 14000089).

R10-F RTD в зборі з виготовленою захисною трубкою для фланця
Технічні характеристики згідно з технічним паспортом: TE 60.06
1xPt100, 3-провідний
Клас B, IEC 60751
Діапазон температур обраного класу: -50...+500°C
Головка / корпус: BSZ-H, алюміній, подовжений фліп-топ
Кабельний ввід: Стандартний кабельний ввід
Розмір різьби кабельного вводу: M20 x 1.5
Передавач: Без (клемна колодка)
Приєднання до шийної трубки: M24 x 1,5
Захисна трубка: Пряма, фланцева, форма 2F DIN 43772
Матеріал захисної трубки: Нержавіюча сталь 1.4571
Діаметр захисної трубки: 12x2,5 мм
Розмір фланця: EN 1092-1 DN 25
Номінальний тиск: PN 10-40
Поверхня фланця: EN 1092-1 Форма B1

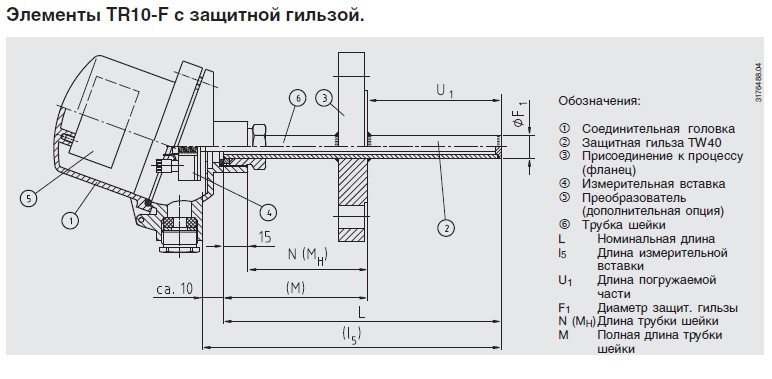

Довжина вставки [A] [U1]: 250 мм
Довжина шийки [MH/N]: 130 мм
Вставка для вимірювання діаметру: 6 мм
Вимірювальна вставка з матеріалу оболонки: Нержавіюча сталь 1.4571
Загальна довжина захисної трубки (запасна) [L]: 395 мм
Довжина вимірювальної вставки (запасна) [l5]: 405 мм
