Термометр опору без гільзи WIKA TR10-H.

Застосування.

Для безпосереднього вбудовування в технологічний процес.

Машинобудування.

Особливі характеристики

Діапазони роботи датчика від -196 ... +600 °C.

Для врізки, вкручування з додатковим приєднанням до процесу.

Опис

Термометри опору без гільзи особливо підходять для тих застосувань, в яких металевий наконечник датчика монтується безпосередньо в просвердлені отвори.

Для монтажу в гільзу слід передбачити підпружинений компресійний фітинг, оскільки тільки він може притиснути вимірювальний накінечник до дна гільзи.

За бажанням ми можемо встановити аналогові або цифрові передавачі з серії WIKA в з'єднувальну головку TR10-H.

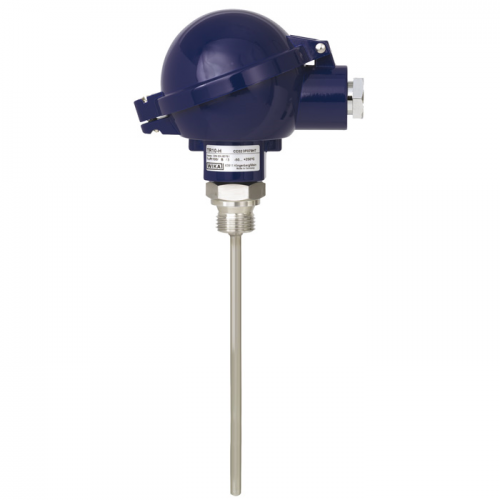

Приклад виконання термометру опору WIKA TR10-H

TR10-H термометр опору для прямого монтажу в процес
Технічні характеристики згідно з типовим листом: TE 60.08
1 x Pt100, 3-провідний
Клас B, МЕК 60751
Робочий діапазон і тип сенсора термометра опору: -50...+250°C, чутливий
елемент: тонкоплівковий
З'єднувальна головка / корпус: Головка BSZ, алюміній, кругла форма, відкидна кришка
Кабельне введення: Стандартне кабельне введення
Різьба кабельного вводу: M20 x 1.5
Перетворювач: Т15, цифровий перетворювач, 4...20 мА, програмований
Приєднання до подовжувальної шийки: M24 x 1,5
Вимірювальна вставка: Приварна, не змінна
Приєднання до процесу: Компресійний фітинг з ущільненням із ПТФЕ
Різьба: M20 x 1.5
Матеріал приєднання до процесу: Нерж. сталь 1.4571
Діаметр вимірювального зонда: 6 мм
Матеріал вимірювального зонда: Нерж. сталь 1.4571
Довжина шийки [MH/N]: 50 мм (прибл. 2 дюйми)
Глибина занурення [A]: 100 мм
Місце встановлення перетворювача: Вимірювальна вставка
Цифровий перетворювач температури для термометрів опору Т15
Технічні характеристики згідно з типовим листом: TE 15.01
Вихідний сигнал: 4 ... 20 мА, 2-провідний
Монтажне виконання: Для монтажу в сполучну головку
Вибухозахист: Без
Допустима температура навколишнього середовища: Стандартний діапазон -40...85°C
Налаштування вхідного сигналу: Користувацька конфігурація
Конфігурація вхідного сигналу: Pt100
Схема підключення вхідного сигналу: 3-провідна
Одиниця вимірювання: °C
Нижня межа діапазону вимірювань - знак: Мінус
Нижня межа діапазону вимірювань: 50
Верхня межа діапазону вимірювань - знак: Плюс (включно з 0)
Верхня межа діапазону вимірювань: 180
Сигналізація про помилку: Вихід за нижню межу діапазону 3,5 мА
