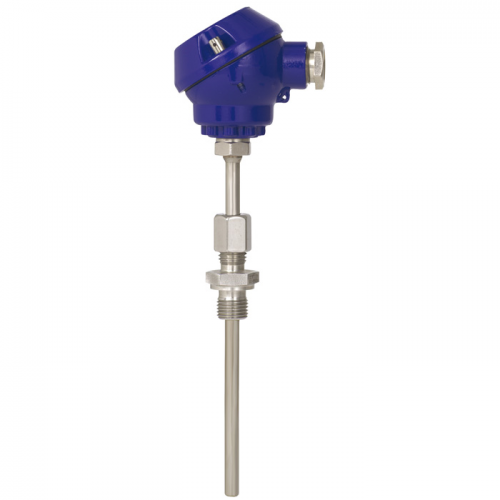

Термопара виробництва WIKA модель TC10-D (для встановлення в захисну гільзу).

Застосування.

Машинобудування, будівництво заводів і суден.

Силова техніка.

Системи кондиціонування та охолодження.

Особливі характеристики

Діапазон вимірювання -40...+600 C.

Компактна конструкція.

Універсальне застосування.

Безпосередній монтаж в процес.

Вибухозахищені версії доступні для багатьох типів затвердження .

Опис.

Термопари цієї серії використовуються для вимірювання рідких і газоподібних середовищ при низькому і середньому тиску.

Термопара вкручується безпосередньо в процес.

Приклад виконання термопари TC10-D

TC10 промислова термопара

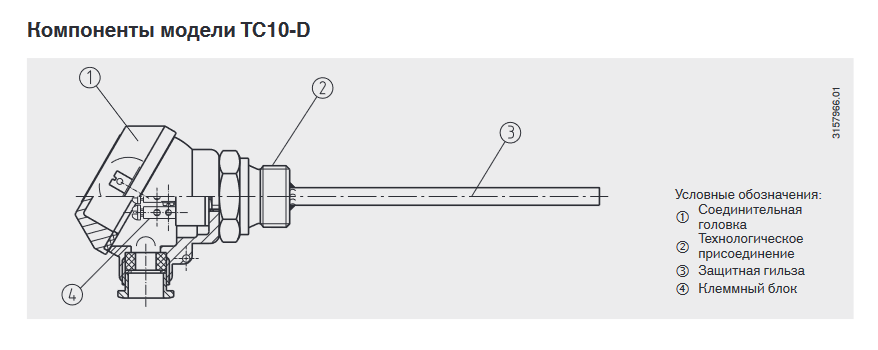

Опис складання термопари: термопара в збірці з різьбовою захисною гільзою TC10-D

Одиниці вимірювання: мм

Виконання вимірювальної вставки: підпружинена мініатюрна платформа (знімна)

Приєднувальна головка: JS (алюміній)

Кабельний вхід: М16 x 1,5

Приєднання головки: М10 x 1

Клемний блок / перетворювач: T91.10, аналоговий перетворювач, фіксований

діапазон, для головки JS

Подовження шийки: Нерухомий одиночний ніпель із додатковим перехідником

Матеріал шийки: Нержавіюча сталь 316Тi (1.4571)

Тип фітинга: Компресійний фітинг із кільцем із нерж. сталі

Матеріал перехідника: Нержавіюча сталь 316 Ті (1.4571)

Розмір різьби: G 3/4 B

Розмір N (Довжина шийки [MH]): 55 мм

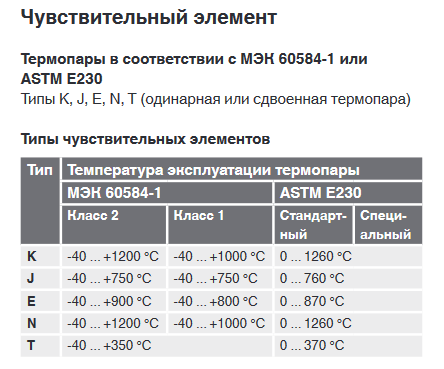

Елемент: тип K (NiCr-Ni) / 0...+600 °C

Кількість чутливих елементів: Один

Точність: Клас 2 згідно з DIN EN 60584

Спай: Незаземлений

Діаметр чутливого елемента: 6 мм

Матеріал зонда: інконель 600 (2.4816)

A-довжина: 135 мм

Будова зонда: мінерально-ізольований кабель

Аналоговий перетворювач температури T91

Модель перетворювача: T91.20 монтаж у головку, 4...20 мА

Діапазон застосування: J-головка; термопара, 1% точність

Вхід: термопара тип J (Fe-CuNi)

Вихідний сигнал: 4...20 мА, 2-пров.

Одиниця: °C

Діапазон вимірювань: 0...+600°C
