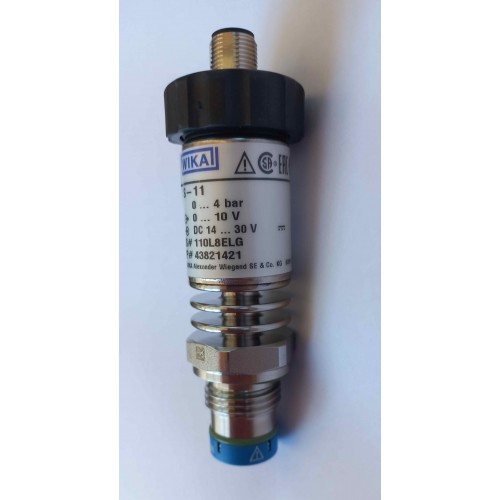

Перетворювач тиску wika модель S-11 з фронтальною мембраною.

Прилад призначений для вимірювання тиску в'язких і сильно забруднених рідин.

Корпус перетворювача wika виконаний з нержавіючої сталі 316L.

Діапазон: -1... 1000 бар.

Є можливість вимірювання вакууму.

Різні вихідні сигнали за струмом або напругою:

1) 4...20 мА, 2-провідний.

2) 4...20 мА, 3-провідний.

3) 1...5 В, 3-провідний.

4) 0...5 В, 3-провідний.

Температура вимірюваного середовища: -30... +100 °С (-40... +125 °С на замовлення).

Приєднання: G1, G1/2.

Похибка приладу 0,5 % від діапазону (варіанти).

Перетворювач тиску wika S-11 має велику перевантажувальну здатність.

Можливість підстроювання нуля і діапазону, використовуючи гвинти всередині корпусу.

Одиниці вимірювання приладу wika, за бажанням клієнта, можуть бути задані в bar, psi, МПа, кг/см², кПа, mbar.

Є спеціальні виконання перетворювача зі ступенем захисту ІР68.

У виконанні IP68 датчик s-11 може працювати навіть під водою.

Перетворювач wika S-11 виготовляється на заводі вже з ущільнювальними прокладками, що спрощує процес підключення.

Виконання з охолоджувачем дає можливість використовувати прилад за температури вимірюваного продукту -40... +125°С.

Зареєстрований у Державному реєстрі засобів вимірювальної техніки України.

Вказана модель перетворювача тиску широко використовується в управлінні технологічними процесами в металургії, машинобудуванні, лабораторному обладнанні.

Як чутливий елемент у перетворювачі wika S-11 використовується металевий сенсор.

Перетворювач wika s-11 має суцільнозварну конструкцію, висока точність і надійне компактне виконання, дає можливість застосовувати цей тип обладнання практично у всіх галузях промисловості.

Модель wika S-11 має захист від невідповідності полярності, короткого замикання і перенапруги.

Wika S-11 може виготовлятися з певною довжиною кабелю, необхідною клієнту.

Приклад виконання перетворювача для вимірювання розрідження.

Датчик тиску для загальнопромислового застосування

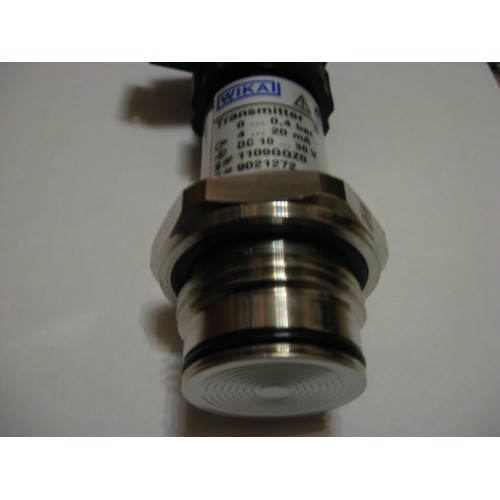

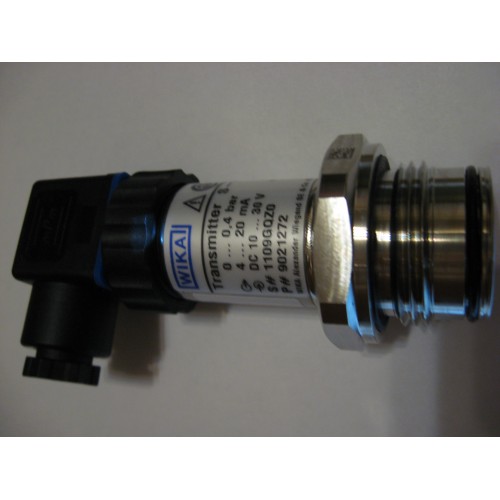

Модель S-11 із фронтальною мембраною
Специфікація за типовим листом: PE 81.02
Електроживлення: DC 10 (14)...30 В
Корпус: нержавіюча сталь
Вихідний сигнал: 4...20 мА, 2-провідний
Діапазон вимірювання: -1...0 бар
Приєднання до процесу: G 1 B, зовнішня мембрана з кільцем ущільнювача
Матеріал змочуваних частин: нержавіюча сталь і кільце ущільнювача з NBR
Похибка: 0,5% від діапазону
Електричне приєднання: 4-пін L-роз'єм DIN EN 175301-803, IP65
Допустима температура вимірюваного середовища: -30...+100 °C
Електроживлення: 10...30 В DC
Призначення клем електричного підключення: UB=1, 0V=2
Сертифікати: без

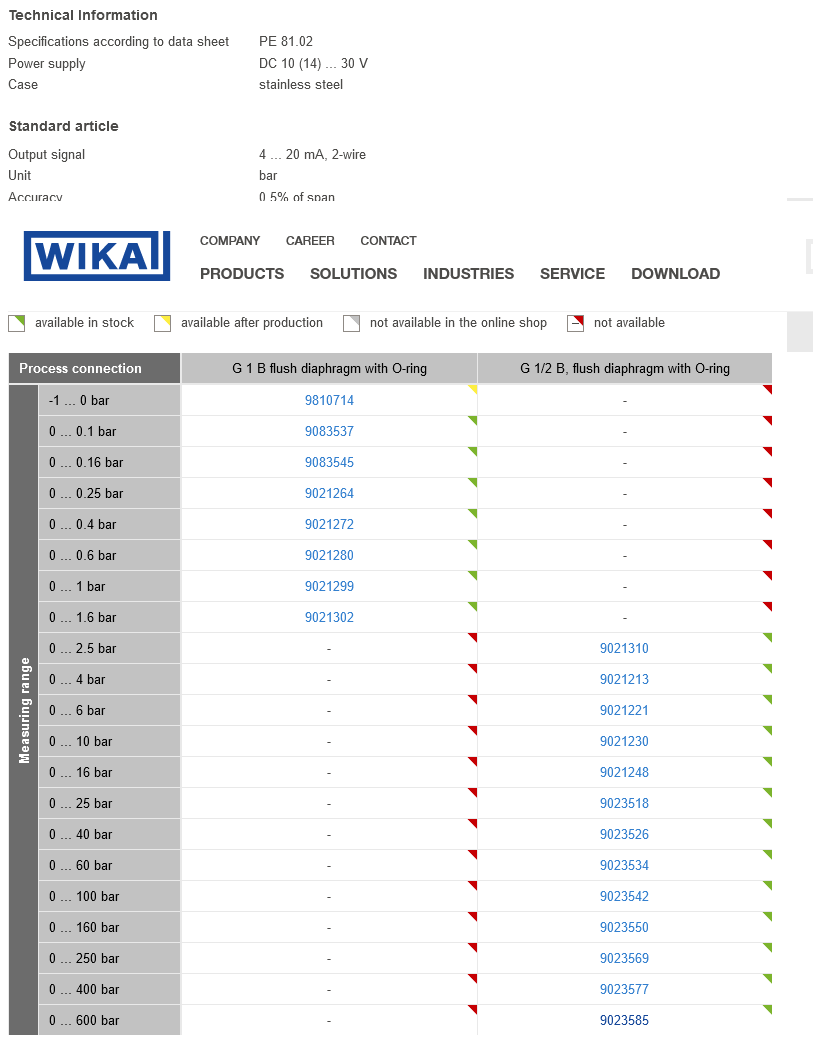

Стандартні артикули перетворювачів тиску S-11
