Голчасті вентилі тип WIKA 910.11.

Застосування

В машинобудуванні, верстатобудуванні, хімічній та інших галузях промисловості.

Вентилі використовуються для ізоляції засобу вимірювання (манометр, перетворювач тиску) від вимірюваного середовища, що дає змогу здійснювати монтаж (демонтаж) манометра без вимкнення тиску на всій лінії.

Запірний вентиль має просту і надійну конструкцію. За допомогою маховика передається рух голчастому затвору, який поступово перекриває прохідний переріз, по якому протікає вимірювальне середовище.

Вентиль має тривалий експлуатаційний ресурс і прослужить більше ніж 3-х ходовий кран.

Необхідна кількість приладів у стандартному виконанні (форма А DIN 16270 без тестового порту з гвинтом скидання) підтримується в наявності на складі в м. Києві.

Температура вимірюваного середовища:

Для приладів виготовлених із латуні, температурний діапазон: -10...120 °C.

Для приладів виготовлених із чорної сталі, температурний діапазон: -10...120 °C.

Нерж. сталь, температурний діапазон -20...200 °C.

Номінальний тиск для латунних вентилів: PN 250.

Сталь / нерж. сталь: PN 400.

Стандартне різьблення підключення: G1/2.

Можливо вибрати інші приєднання до процесу М20*1.5, ½ NPT.

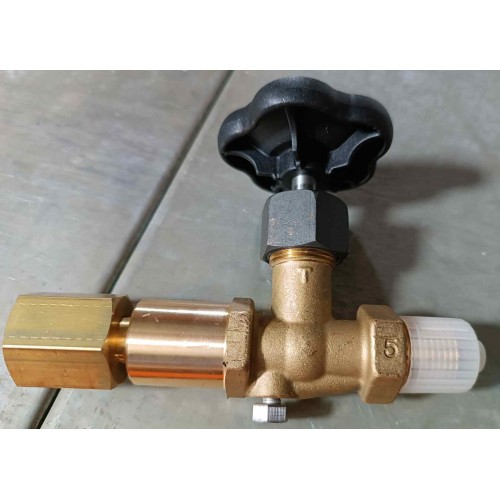

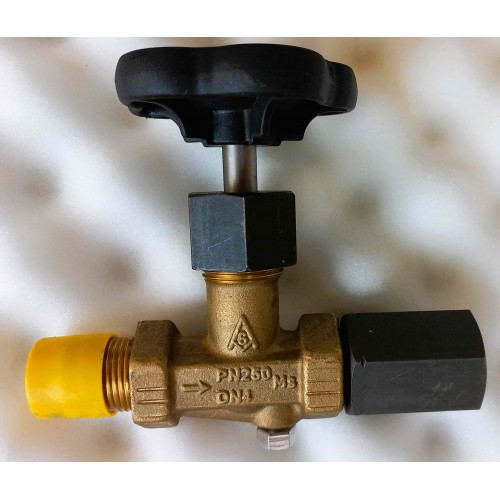

Приклад виконання вентиля 910.11

Специфікація за типовим листом: AC 09.02
Виконання: без тестового порту, за DIN 16270 або схожого (з гвинтом скидання)
Матеріал: Нержавіюча сталь 316Ti
Матеріал ущільнення: PTFE (фторопла́ст-4)
Допустима температура процесу: -20...+200°C
Номінальний тиск (PN): PN макс. 400 бар
Виконання: Форма A, з LH-RH муфтою
Приєднання до процесу + до засобу вимірювання: G 1/2 B зовнішня + G 1/2 LH-RH муфта

Варіанти виконання голчастих вентилів WIKA:

Спеціальне виконання голчастих вентилів для кисневого застосування (знежирений).

Із сильфонами до PN100.

Виконання з Монеля.

Виконання відповідно до NACE.

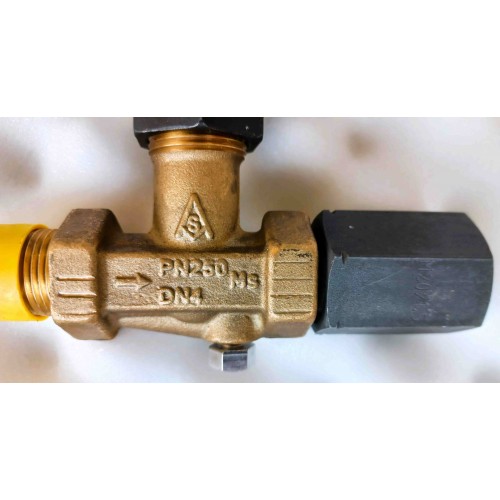

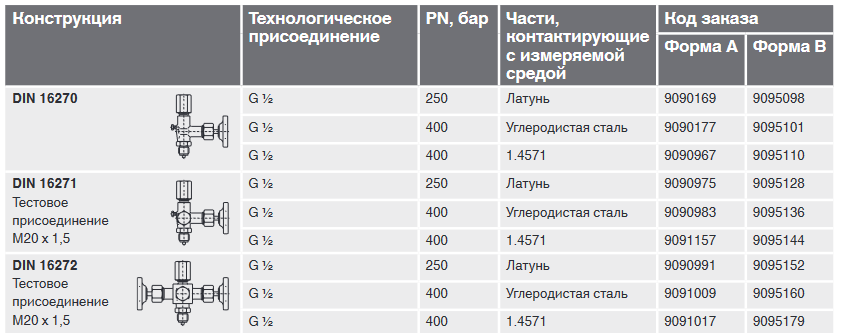

Виконання голчастих вентилів тип 910.11 за стандартом DIN 16270/16271/16272.

Запірний клапан без діагностичного з'єднання згідно з DIN 16270 (з продувним гвинтом).

Вентиль із діагностичним з'єднанням згідно з DIN 16271 (із продувним гвинтом).

Клапан з окремим ізолюючим діагностичним з'єднанням згідно з DIN 16271.

Form A: стяжна муфта - цапфа, вентиль із накидною гайкою.

Form B: ніпель і накидна гайка - цапфа, з валом для тримача приладу.

Вентилі з діагностичним з'єднанням призначені для одночасного під'єднання пристроїв вимірювання робочого тиску і контрольних манометрів до напірної лінії.

Номінальний тиск запірних вентилів до 400 бар (PN 400).
