Імпульсна трубка (трубка Перкінса, сифон для приладів вимірювання тиску).

Трубки застосовують на технологічних лініях для зменшення температури вимірюваного середовища і для зменшення впливу гідроударів на

вимірювальні прилади.

Трубки Перкінса (імпульсні трубки) мають різну форму (О-подібні, U-подібні), слугують для вертикального і горизонтального відбору тиску.

Принцип дії трубки.

Під час вимірювання тиску пари конденсат збирається у вигинах порожнини сифона, що перешкоджає впливу гарячих середовищ на внутрішні

деталі вимірювальних приладів.

Перед введенням в експлуатацію ми рекомендуємо заповнити сифон охолоджувальною розділовою рідиною.

Монтаж трубки.

1. Встановлюємо приварну "бобишку" на трубопровід.

2. До "бобишки" прикручуємо імпульсну трубку, виготовлену з потрібного матеріалу і потрібної форми.

3. До імпульсної трубки приєднуємо трьох ходовий кран WIKA (або голчастий вентиль WIKA), попередньо також обираємо характеристики та

матеріал виготовлення голчастого вентиля WIKA (трьох ходового крана).

Рекомендую використовувати голчасті вентилі під час установлення манометрів, тому що в разі тривалої експлуатації 3-х ходовий кран може

"закиснути".

4. До голчастого вентиля приєднуємо наш датчик тиску (манометр).

Для чого нам застосовувати запірну арматуру, може достатньо просто встановити манометр?

В процесі експлуатації або під час повірки / заміни манометра нам в будь-якому випадку знадобитися від'єднати манометр WIKA від

контрольованого трубопроводу, а в такому випадку ми отримаємо розгерметизацію трубопроводу, застосовуючи голчастий вентиль, процес

заміни манометра набагато спрощується.

Трубки Перкінса є економічним варіантом захисту вимірювального приладу від перегріву і від гідроудару.

Трубка без різьблення приварюється до адаптера.

Максимальний вимірюваний тиск 400 бар.

Максимальна температура застосування 550 С.

Більш точні характеристики:

Макс. робочий тиск і температура: 63 бар/400 С.

80 бар/300 С

100 бар/120 С

Стандартне різьблення підключення G1/2 (або виконання під приварювання).

Опції

Інший тип різьблення

Труба з особливого матеріалу для високотемпературних середовищ і підвищеного тиску

Матеріал: монель

Нержавіюча сталь 1.4571, без оливи і мастила для застосування в кисневих середовищах

Сертифікат на матеріал 3.1 / 3.2

Штуцери для підключення приладів вимірювання тиску.

Стандартні артикули трубок wika 910.15:

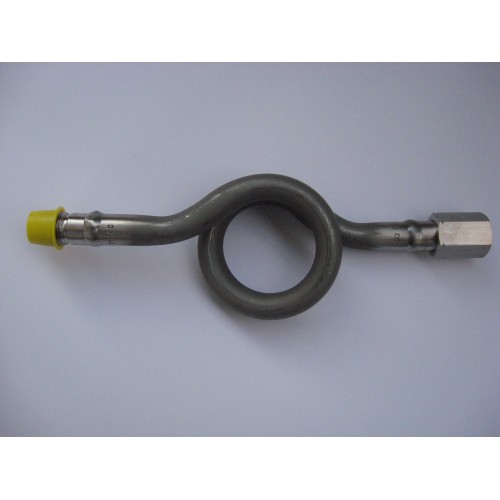

O-подібна трубка з чорної сталі під приварювання з одного боку і з різьбленням G1/2 з іншого боку (9091211). Ідентичний варіант, тільки трубка з

нержавіючої сталі (1440497).

O-подібна трубка з чорної сталі з різьбовим підключенням з двох боків G1/2 (9091203). Ідентичний варіант, тільки трубка з нержавіючої сталі

(9091238).
