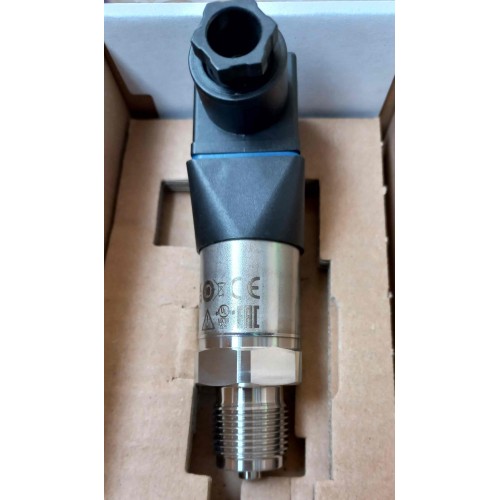

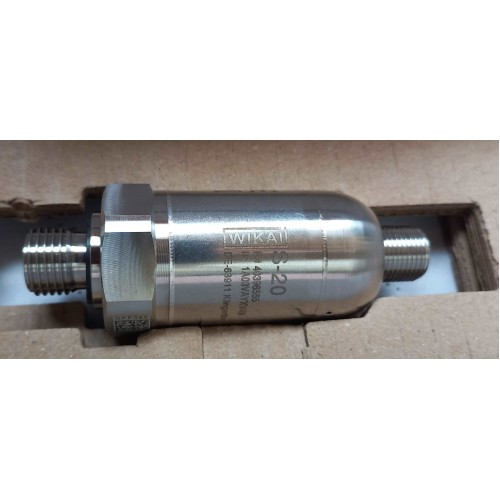

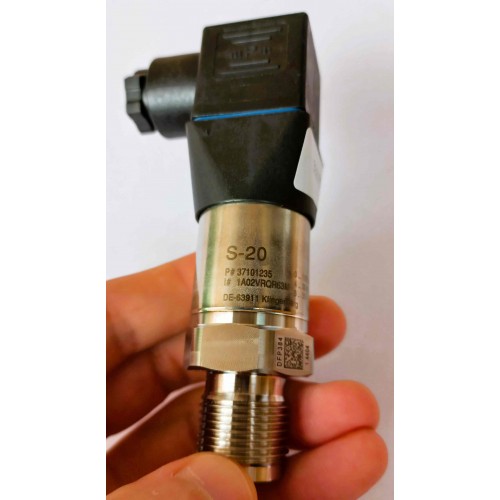

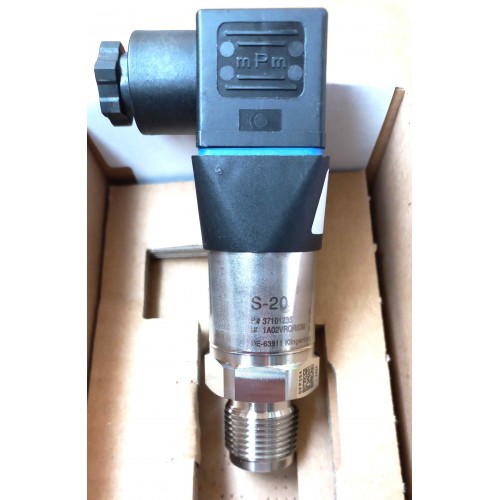

Перетворювач тиску WIKA S-20.

Прилад поєднує в собі відмінні експлуатаційні характеристики та відносно невисоку вартість, має необхідні метрологічні сертифікати України.

Термін служби датчика тиску становить 100 мільйонів циклів навантаження.

Вихідні сигнали:

1) 4...20 мА, 2-провідний.

2) 0...5 В, 3-провідний.

3) 1...5 В, 3-провідний.

4) 1...6 В, 3-провідний.

5) 0...10 В, 3-провідний.

6) 0,5...4,5 В, 3-провідний.

7) 0,5...4,5 В, 3-провідний, радіометричний.

8) 20...4 мА, 2-провідний.

9) 10...0 В, 3-провідний.

Клас точності датчика тиску WIKA S-20: 1%, 0,5%, 025% (стандарт 0,5%).

Межі перевантаження датчика тиску S-20:

При діапазоні тиску менше 10 бар прилад має 3-х кратний запас перевантаження (опція 5 кратний запас), при тиску більше 10 бар, 2-х кратний запас перевантаження (опція 3-х кратний запас перевантаження).

Прилад має вакуумну герметичність.

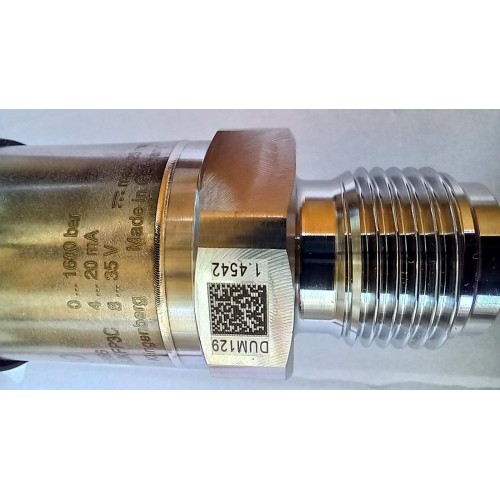

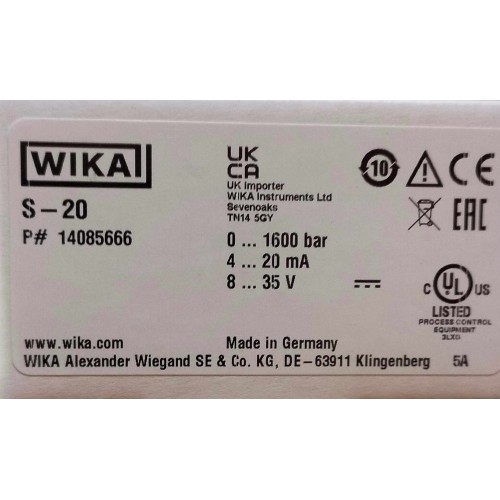

Максимальний вимірювальний діапазон: 0-1600 бар.

Стандартне виконання датчика тиску розраховане на температуру вимірюваної рідини в діапазоні -30...+100 С.

Також можливі такі виконання:

1) -40...+ 125 С.

2) -40...+150 С (із вбудованим охолоджувальним елементом).

3) -40...+200 С (з вбудованим охолоджувальним елементом).

Приклад виконання перетворювача тиску WIKA S-20

Для загальнопромислового застосування, поліпшений

Нелінійність: 0,25% BFSL

Діапазон вимірювань: 0...16 бар

Приєднання до процесу: G 1/2 B за EN 837

Ущільнення: мідь

Допустима температура середовища: -30...+100°C

Вихідний сигнал: 4...20 мА, 2-провідний

Живлення: DC 8...35 В

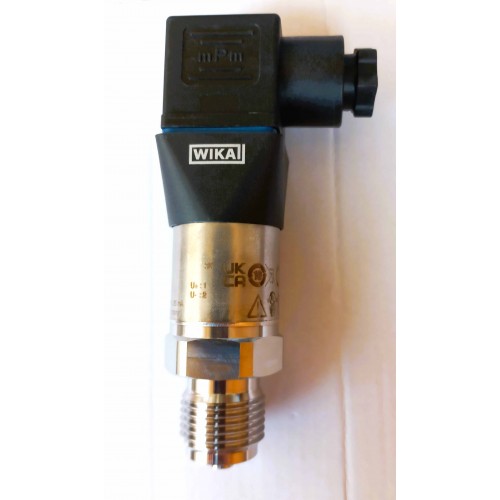

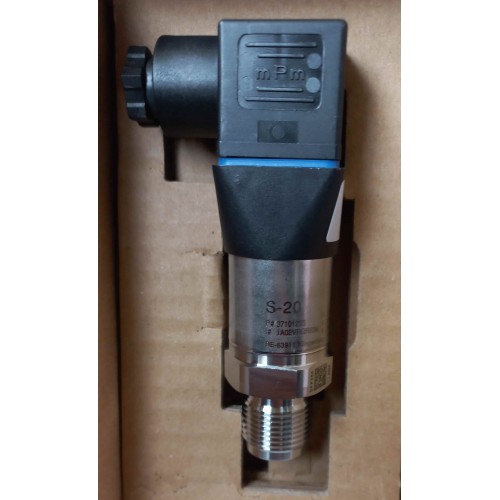

Електричне підключення: кутовий роз'єм DIN 175301-803 A

Відповідний роз'єм: включно з відповідним штекером

Рівень функціонування: без

Призначення клем електричного підключення: U+=1, U-=2

Дозволи: cULus / EAC

Допустиме перевантаження: 2-кратне

Протокол випробувань: з протоколом випробувань

Технічні характеристики: відповідно до типового листа WIKA PE 81.61

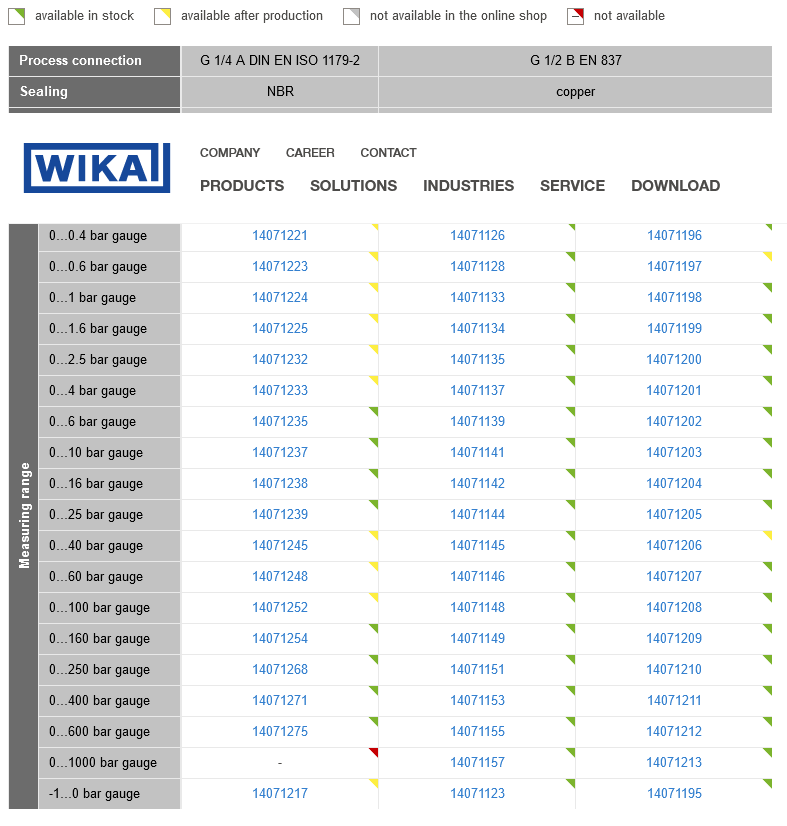

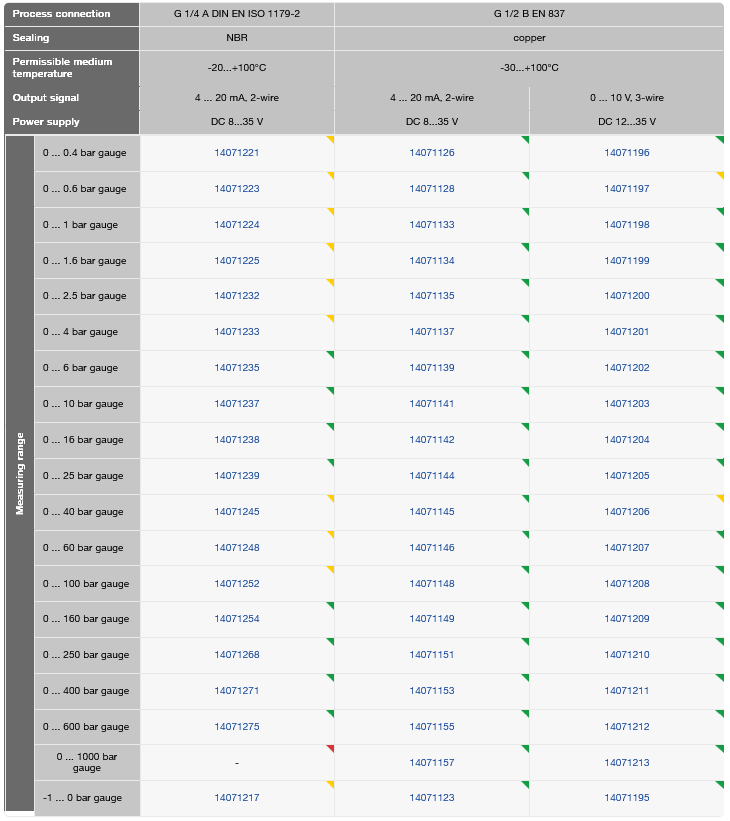

Стандартні артикули

За бажанням клієнта, перетворювач  може виготовлятися з великою кількістю інших опцій (різні види механічного підключення, ступінь

захисту корпусу, електричне підключення, кисневе виконання тощо).

Прилад має захист від короткого замикання, неправильної полярності під час підключення та захист від перенапруги.

Вказаний перетворювач тиску спеціально сконструйований для важких умов експлуатації в промисловості.

Вібростійкість датчика тиску WIKA S-20 (за EC 60068-2-6) 20 g, 10 ... 2000 Гц, стійкість до безперервної вібрації 10 g.

Зареєстрований у Держреєстрі ЗВТ України за № У1959-15

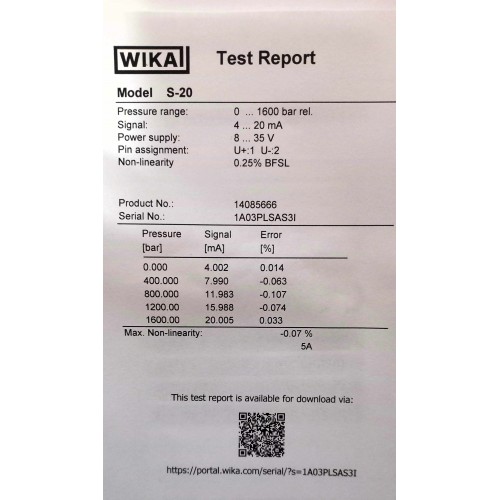

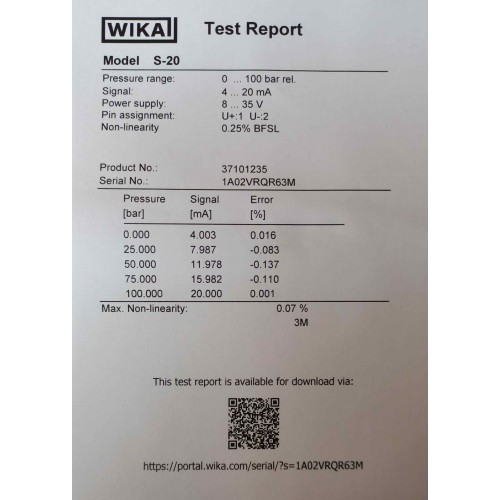

В комплекті з приладом клієнт отримує паспорт і звіт про випробування (нелінійність 0,5% - 3 точки, нелінійність 0,25% - 5 точок випробування, нелінійність 0,125% - 5 точок випробування).

Тип продукції відповідає технічному регламенту законодавчо регульованих засобів вимірювальної техніки України, є відповідний сертифікат.
