Гліцеринонаповнені манометри wika 213.53.063, wika 213.53.100

Корпус манометрів wika 213.53 виготовлено з неіржавкої сталі, вимірювальну систему виготовлено з мідного сплаву.

Клас точності 1.6 при діаметрі корпусу 50, 63 мм, або клас точності 1.0 при діаметрі корпусу 80, 100 мм.

Манометр wika 213.53 заповнюються гліцерином, що дає вагому перевагу під час використання цього приладу в умовах вібрації та високих динамічних навантаженнях.

Максимальна температура застосування приладу з гідрозаповненням становить 60 С, за більших температур гліцерин закипає і настає руйнування приладу.

Температура навколишнього середовища манометра з гідрозаповненням: -20...+60°С.

Для збільшення температурного діапазону застосування манометра, рекомендується використовувати імпульсні трубки О-подібної або U-подібної форми.

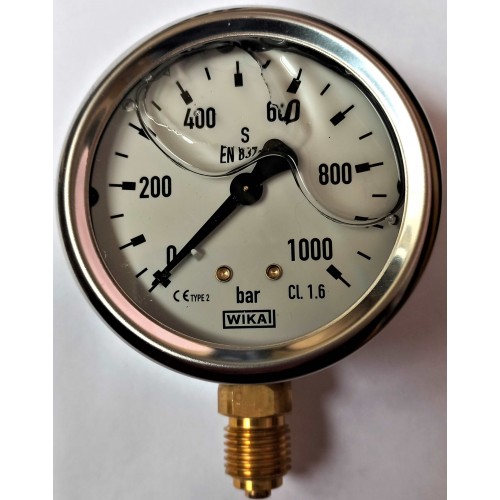

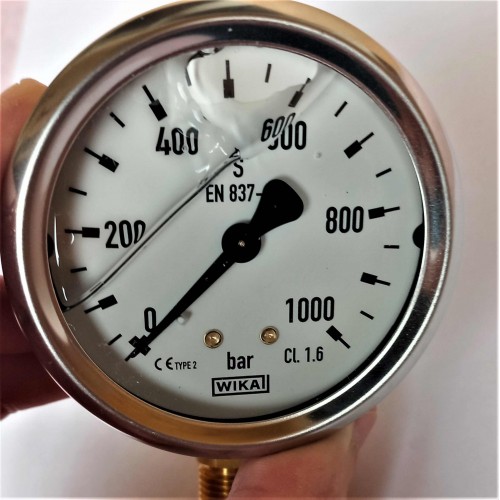

Приклад виконання манометра 213.53.

Манометр із трубкою Бурдона, гідрозаповнений

корпус із нержавіючої сталі, модель 213.53.050/063

Модель: 213.53

Специфікація за типовим листом: PM 02.12

Вимірювальна система: мідний сплав

Корпус: нержавіюча сталь 1.4301

Корпус: Кільце з буртиком (виконання 53)

Номінальний розмір: 063 мм

Діапазон вимірювання: 0...400 бар

Приєднання до процесу: G 1/4 B

Положення приєднання: радіальне

Клас точності: клас 1.6

Гідрозаповнення корпусу: гліцерин 99.7%

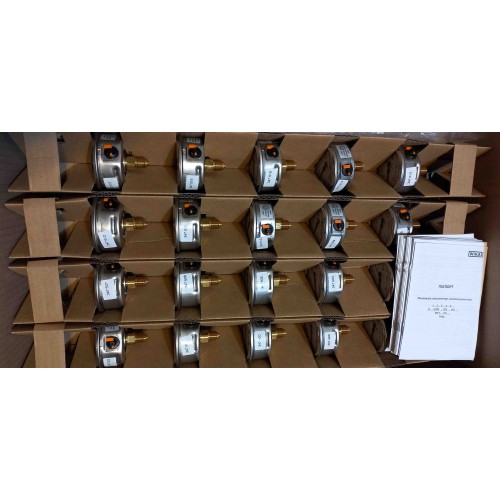

Пакування: стандартне пакування

опис циферблата: Стандарт: Міжнародний (європейський стандарт)

Колір шкали 1.поділка (зовні): 1. чорна шкала

фон циферблата: білий

Логотип виробника: *WIKA*

Штифт обмежувальний на циферблаті: обмежувач на нулі

позначення норми на циферблаті: *EN 837-1*

Позначення безпеки на циферблаті: *S*

клас точності на циферблаті: *Cl.1.6*

CE позначення на циферблаті: *CE TYPE X*

Варіанти

Вимірювальна система з нержавіючої сталі (модель 233.53)

■ НР 100: Підстроювання нуля (спереду)

■ Підвищена температура вимірюваного середовища, зі спеціальною м'якою пайкою

- НР 50, 63: 100 °C

- НР 100: 150 °C

■ Навколишня температура -40 ... +60 °C із силіконовим маслом.

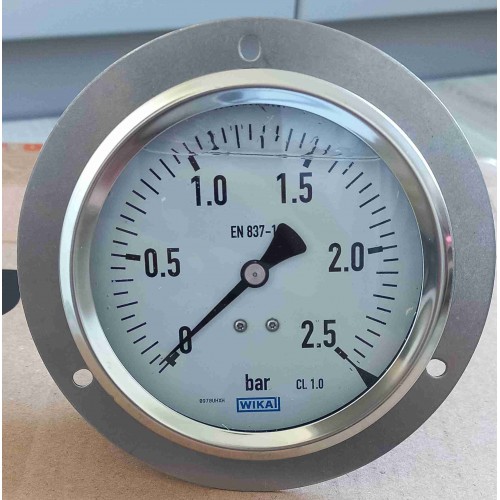

Фланець для встановлення в панель, нержавіюча сталь, для приєднання ззаду.

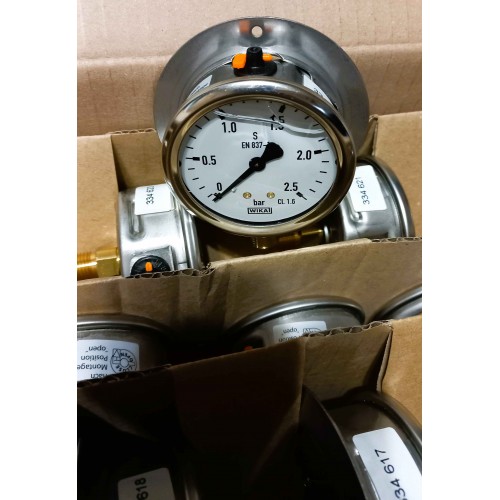

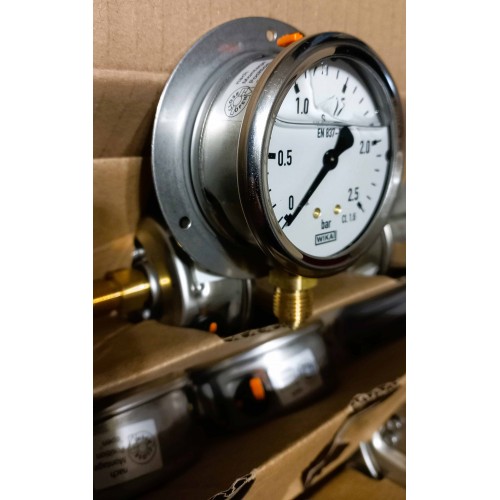

Фланець для встановлення на поверхню, нержавіюча сталь сталь (не з НР 50).

Хомут для встановлення (приєднання ззаду).

Манометри wika 213 серії виготовлені за стандартом EN 837-1.

Прилади цієї серії мають дуже великий термін експлуатації і застосовуються практично у всіх сферах промисловості та народного господарства.

Зареєстрований у Держреєстрі ЗВТ під №1956-08.

Також гліцеринонаповнені манометри wika 213.53.063 застосовують у вантажному транспорті.

Для вимірювання навантаження на вісь вантажного автомобіля або загального навантаження можна застосовувати зазначений тип манометрів.

Прилад встановлюють на вісь вантажного транспорту в гідравлічну систему.

Стандартні діапазони вимірювання 0...6 бар, 0...10 бар.

При діапазонах до 16 бар, прилад оснащений компенсаційним клапаном для вирівнювання тиску.

Після встановлення манометра відкрийте вентиль компенсації атмосферного тиску, перевівши жовтий прапорець із положення CLOSE в положення OPEN.

Під час транспортування або зберігання вентиль має бути закритий, режим - CLOSE.

В процесі експлуатації прилад добре витримує вібрації під час руху транспорту, скло приладу виготовлено з прозорого пластику.

Манометр виготовлено з пиловологозахистом IP 65 за EN 6052.

Стандартне різьблення підключення G1/4 (при діаметрі корпусу 63 мм).

Можна закодувати й інші різьблення.

Приєднання до процесу: НР (діаметр корпусу) 63 мм: різьблення G ¼ B (зовнішнє), 14 мм під ключ.

Під час закручування манометра забороняється докладати зусилля до корпусу, а тільки до площини відповідного гайкового ключа, за умови використання відповідного інструменту.

У вантажному транспорті вібростійкі манометри wika 213.53.063 також використовують для неприпустимості "перевантаження".

Стандартні артикули

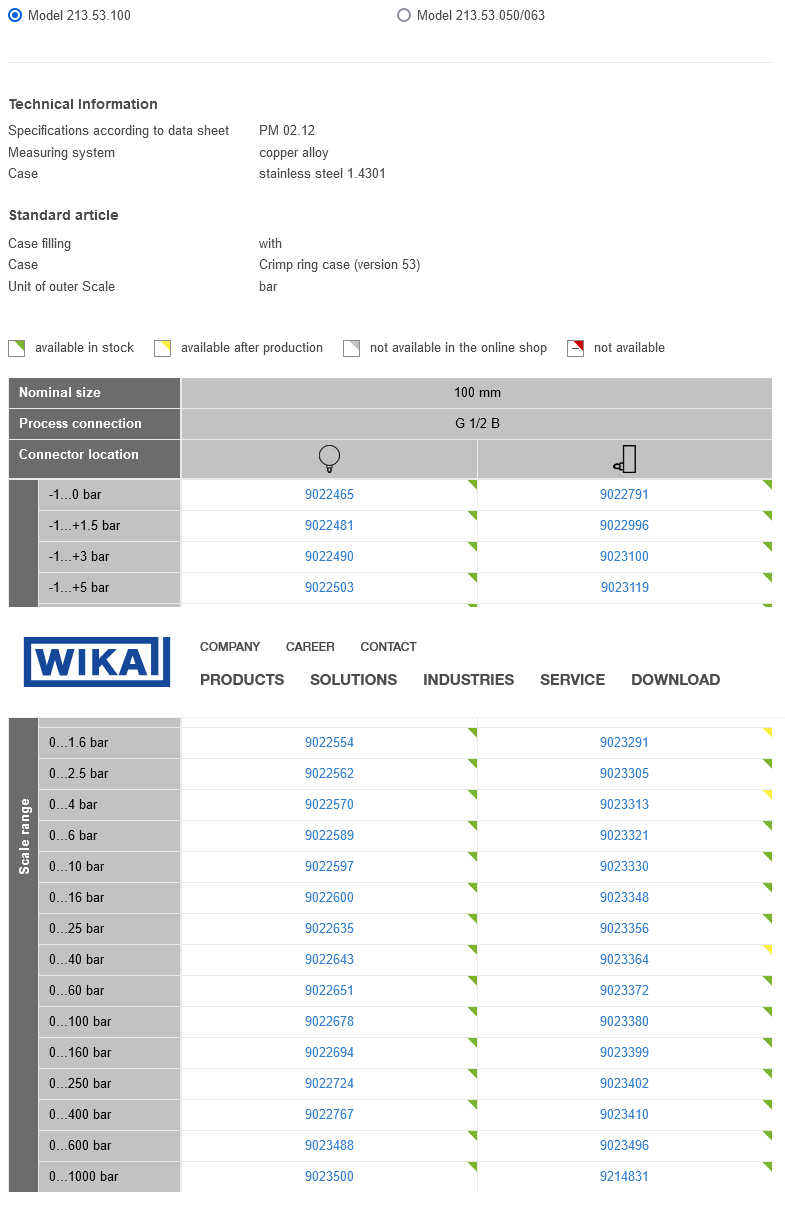

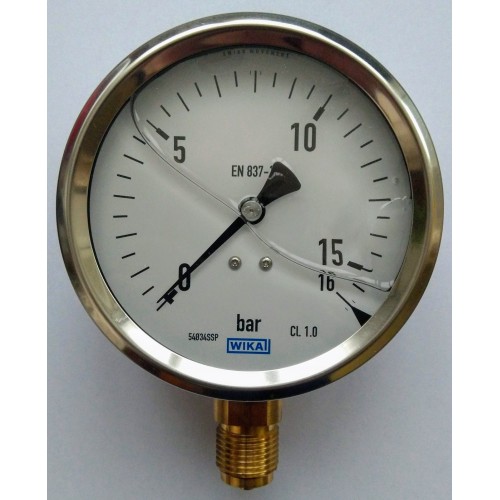

Артикули приладів з діаметром корпусу 100 мм.
