Манометр з трубкою Бурдона, нержавіюча сталь, для промислового застосування, безпечне виконання.
Моделі WIKA 232.30 та 233.30
Застосування
Для газоподібних і рідких агресивних середовищ, які не мають високої в'язкості або кристалізації, а також для агресивного навколишнього
середовища.
Манометри вказаної серії мають тривалий термін експлуатації і застосовуються практично у всіх сферах промисловості та народного
господарства.

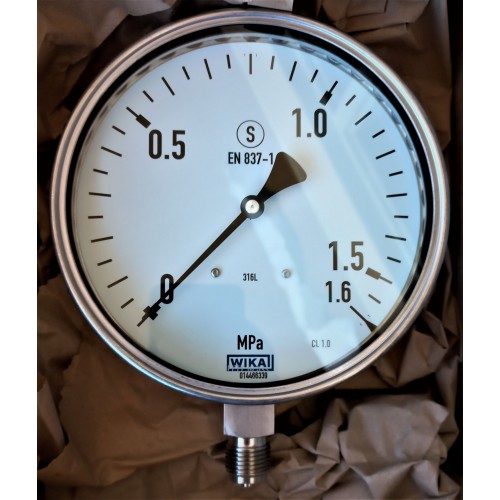

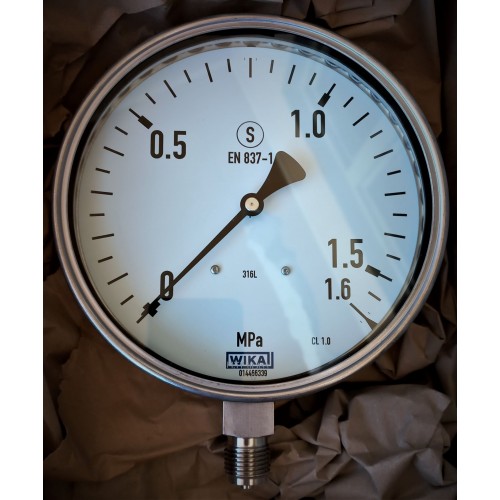

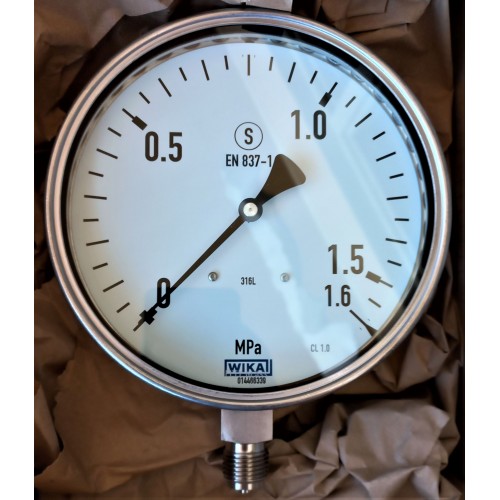

Приклад виконання манометра WIKA 232.30.100
Манометри з трубкою Бурдона, схема безпеки
Серія EN 837-1
Модель 232.30
Технічні характеристики згідно з технічним паспортом: PM 02.04
Вимірювальна система: нержавіюча сталь
Наповнення корпусу: без
Номінальний розмір: 100 мм
Діапазон вимірювання: діапазон манометричного тиску
Діапазон шкали: 0...16 бар

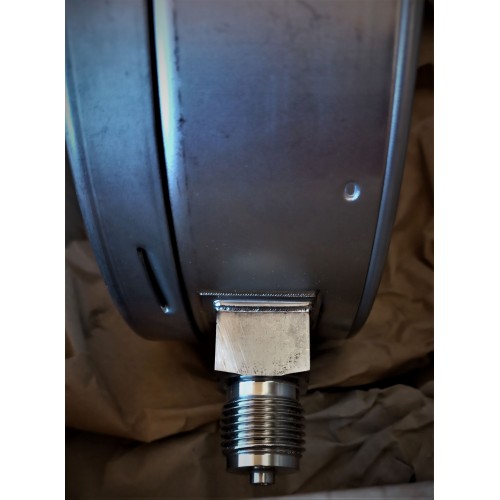

Приєднання до процесу: G 1/2 B
Розташування підключення: нижнє кріплення
Вікно: ламіноване безпечне скло
Покажчик: стандартний покажчик
Клас точності: клас 1.0
Матеріал чутливого елемента: нержавіюча сталь: Вимірювальна система 316L
Захист від проникнення: IP 65
Допустима температура вимірюваного середовища + 200 °C
Допустима температура навколишнього середовища: -40 ... +60 °C
Стандарт манометра: Міжнародний (стандарт Європа)
Логотип виробника: *WIKA*з серійним номером
Допустима температура навколишнього середовища: -40 ... +60 °C
Манометр 232.30 повністю з нержавіючої сталі (виконання з підвищеною безпекою).
Прилади виготовлено за стандартом EN 837-1.
Безпечна версія манометра із суцільною перегородкою.

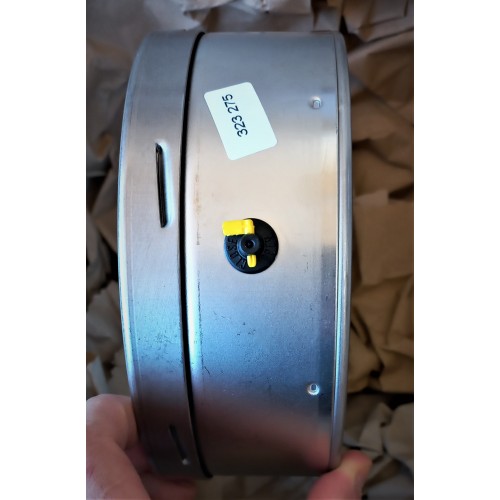

В разі руйнування манометра, вимірювана рідина вийде через задню кришку, що видувається (запобіжить потраплянню речовини в обличчя).
Вікно манометра виготовлено з багатошарового захисного скла, що в деяких надзвичайних випадках запобігає потраплянню вимірюваної рідини в обличчя.
Для збільшення температурного діапазону застосування манометра рекомендується використовувати імпульсні трубки О - подібної або U подібної форми.
Вказаний тип манометра WIKA 232.30.100 (повністю з неіржавкої сталі) може використовуватися для вимірювання температури пари (до 200 C).
Діапазон температур навколишнього середовища приладу з гідрозаповненням:-20 …+60 (гліцерин), без гідрозаповнення:-20 …+60.
Максимальна температура застосування приладу з гідрозаповненням становить 100 С, за більших температур гліцерин закипає і настає руйнування манометра.
Манометр WIKA 233.30 заповнюються гліцерином, що дає вагому перевагу під час використання цього приладу в умовах вібрації і високих динамічних навантаженнях.
Клас точності манометра 1.6 при діаметрі корпусу 63 мм, або клас точності 1.0 при діаметрі корпусу 100, 160 мм.
