Електроконтактні манометри WIKA PGS23.100.

Застосування.

Контроль і регулювання процесів.

Моніторинг установок і перемикання контурів.

Особливості.

До 3 перемикаючих контактів на один прилад.

Також доступні з наповненням корпусу для високих динамічних навантажень тиску або вібрацій.

Прилади з індуктивними контактами для використання у вибухонебезпечних зонах.


Клас точності манометра 1.0 при діаметрі корпусу 100 мм, 160 мм.

Манометр wika з електроконтактами заповнюються гліцерином чи силіконовим мастилом, що дає вагому перевагу під час використання цього приладу в умовах вібрації та високих динамічних навантажень.

Максимальна температура застосування манометра з гідрозаповненням становить 100 С.

Діапазон вимірювання електроконтактного манометра wika: -1...1 600 бар.

Корпус електроконтактного манометра wika виготовлено з неіржавкої сталі, а механізм із мідного сплаву (модель WIKA PGS23.100 виготовлено повністю з нерж. сталі).

Вікно електроконтактного приладу виготовлено з полікарбонату.

Манометри wika виготовлені за стандартом EN 837-1.

Електричні контакти.

В якості перемикаючих контактів використовують:

1)    контакти з магнітним піджаттям.

2)    індуктивні контакти.

3)    електронні контакти.

4)    геркони.

Контакт із магнітним підтисканням моделі 821

Не потрібен модуль керування та джерело живлення.

Безпосередня комутація навантаження до 250 В, 1 A.

До 4 електроконтактів на вимірювальний прилад.

Індуктивний контакт моделі 831

Можуть використовуватися у вибухонебезпечних зонах.

Електронний контакт моделі 830 Е

Для запуску програмованих логічних контролерів (ПЛК).

2-провідна схема підключення (опція: 3-провідна схема підключення).

Геркон моделі 851

Не потрібен модуль керування та джерело живлення.

Безпосередня комутація навантаження до 250 В, 1 A.

Для безпосередньої комутації програмованого логічного контролера (ПЛК).

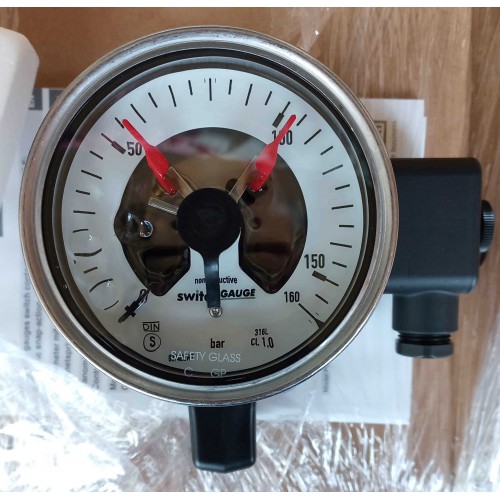

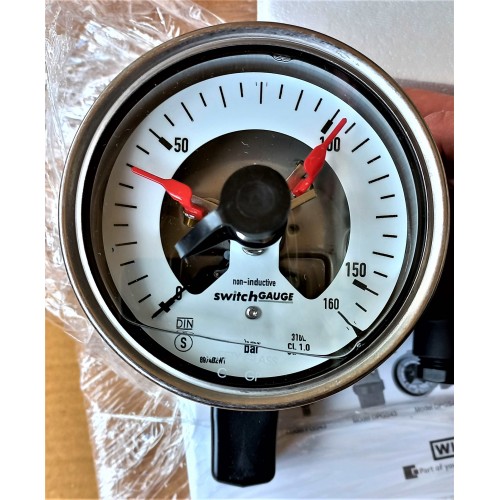

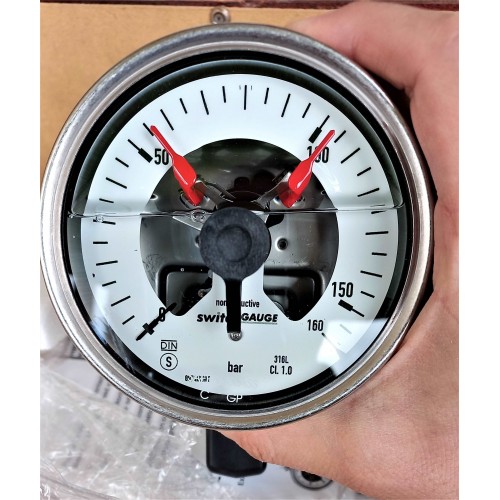

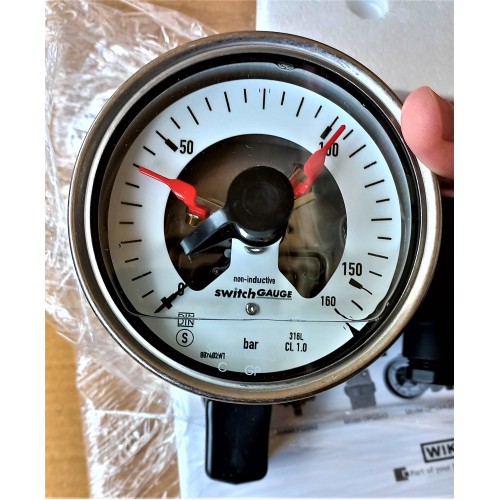

Приклад виконання манометра з електроконтактами switchGAUGE WIKA PGS23.100

Трубка Бурдона, нержавіюча сталь
Технічні характеристики згідно з типовим листом: PV 22.02 і AC 08.01

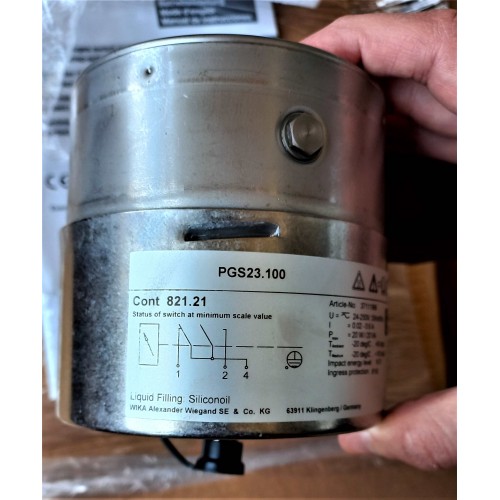

Перемикач: контакт із магнітним підтисканням, тип 821
Дія першого контакту: розмикаючий (2)
Дія другого контакту: замикаючий (1)
Електричне приєднання: роз'єм збоку
Номінальний розмір: 100
Діапазон вимірювань: надлишковий тиск
Діапазон шкали: 0...160 бар
Приєднання до процесу: G 1/2 B
Розташування приєднання: Радіальне
Гідрозаповнення корпусу: з
Корпус: безпечна конструкція фронтальної частини EN837 "S3"
Стандарт манометра: Міжнародний (Європейський стандарт)
Клас точності: Клас 1.0
Рідина для заповнення корпусу: Силіконове масло M50
Скло: Багатошарове безпечне скло
Пиловологозахист: IP 65
Допустима температура вимірюваного середовища: -20 ... +100 °C
Допустима температура навколишнього середовища: -20 ... +60 °C
